SF5701 \ Flow sensor \ Range 300 cm/s \ M18 x 1,5 internal thread

รายละเอียด SF5701 Flow Sensor เซนเซอร์ตรวจจับการไหลสำหรับของเหลว ก๊าซ และสารที่มีฤทธิ์กัดกร่อน ifm

ifm SF5701 (SFD10ADT/US-100) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลว ก๊าซ และตัวกลางที่มีฤทธิ์กัดกร่อน (Aggressive Media) ในระบบท่ออุตสาหกรรม โดยใช้ร่วมกับชุดประเมินสัญญาณภายนอก (Evaluation Unit) รุ่น VS3000

SF5701 รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s มีเวลาตอบสนอง 1-10 วินาที รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C และทนแรงดันกระบวนการสูงสุด 100 bar (10 MPa)

ตัวเซนเซอร์ใช้วัสดุ Titanium (3.7035) สำหรับส่วนสัมผัสของไหล ร่วมกับซีล FKM เหมาะสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน โดยต้องตรวจสอบความเข้ากันได้ของวัสดุกับตัวกลางที่ใช้งานจริง

SF5701 มีหัววัดยาว 63 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และขั้วต่อไฟฟ้า M12 แบบ A-coded พร้อมระดับการป้องกัน IP67 เหมาะสำหรับตรวจสอบสถานะการไหลในกระบวนการผลิตทางเคมี ระบบหมุนเวียนของเหลว และระบบท่ออุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลสำหรับของเหลวและก๊าซในระบบอุตสาหกรรม
• รองรับการตรวจสอบตัวกลางที่มีฤทธิ์กัดกร่อนตามความเข้ากันได้ของวัสดุ
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ทำงานร่วมกับ Evaluation Unit รุ่น VS3000
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
• รองรับแรงดันกระบวนการสูงสุด 100 bar
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด 300 K/min
• ตัวเรือนและส่วนสัมผัสของไหลใช้วัสดุ Titanium (3.7035)
• ใช้ซีล O-ring ชนิด FKM
• หัววัดยาว 63 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded
• รองรับความยาวสายเชื่อมต่อสูงสุด 100 m
• ระดับการป้องกัน IP67
• เหมาะสำหรับงานตรวจสอบการไหลที่ต้องการวัสดุส่วนสัมผัสของไหลชนิด Titanium

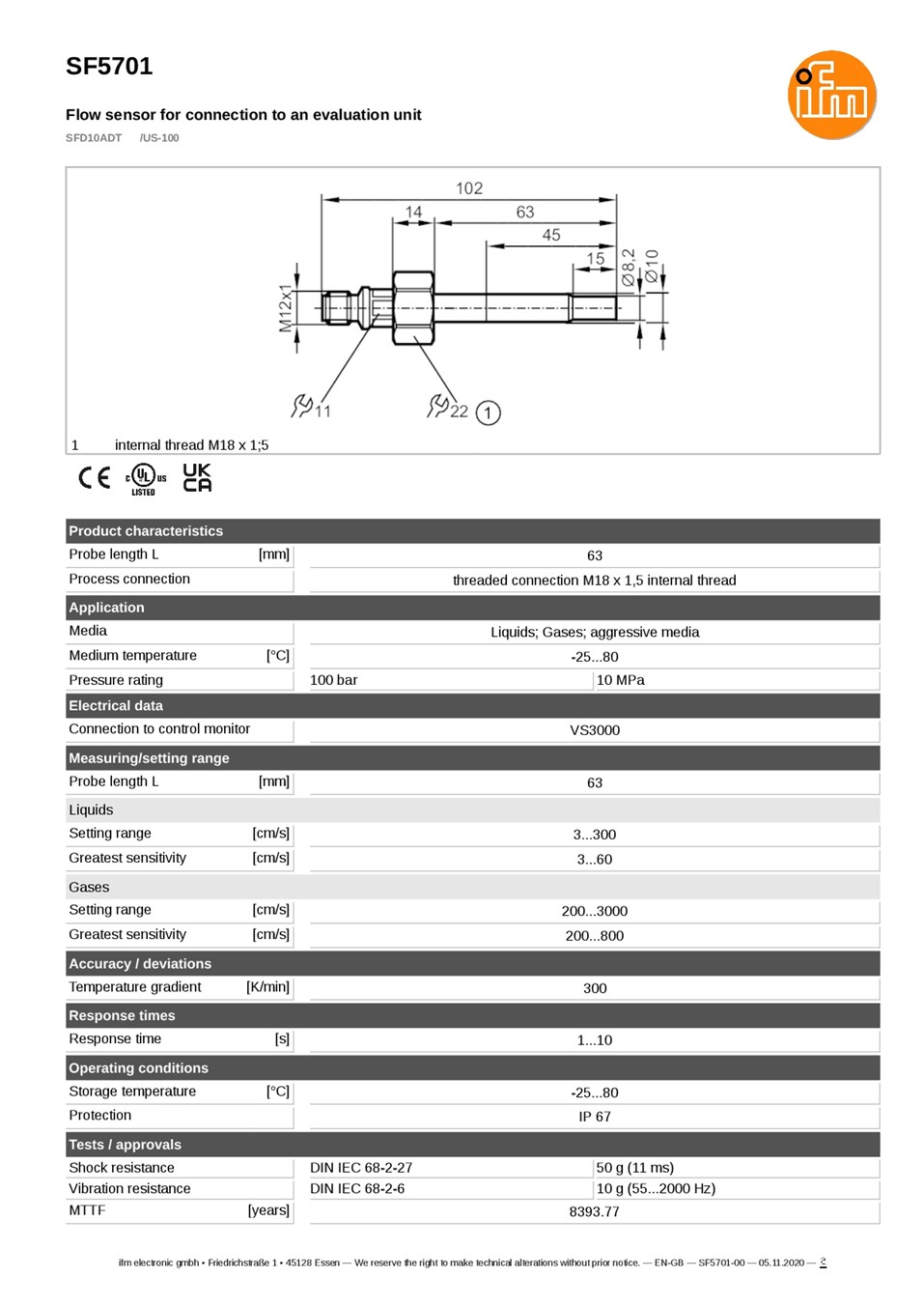

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SF5701
• รหัสผลิตภัณฑ์: SFD10ADT/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor for Connection to an Evaluation Unit
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• การใช้งาน: ตรวจสอบสถานะการไหลของของเหลวและก๊าซ
• ตัวกลางที่รองรับ: Liquids, Gases และ Aggressive Media
• Evaluation Unit ที่รองรับ: VS3000
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Response Time: 1-10 s
• Maximum Temperature Gradient: 300 K/min
• อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
• แรงดันกระบวนการสูงสุด: 100 bar (10 MPa)
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80 °C
• ระดับการป้องกัน: IP67
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 8.2 mm / L = 102 mm
• ความยาวหัววัด (Probe Length L): 63 mm
• ความยาวติดตั้ง (Installation Length EL): 63 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Titanium (3.7035), EPDM และ ULTEM
• วัสดุส่วนสัมผัสของไหล: Titanium (3.7035) และ FKM O-ring
• วัสดุซีล: FKM
• ความแข็งของซีล: 80 Shore A

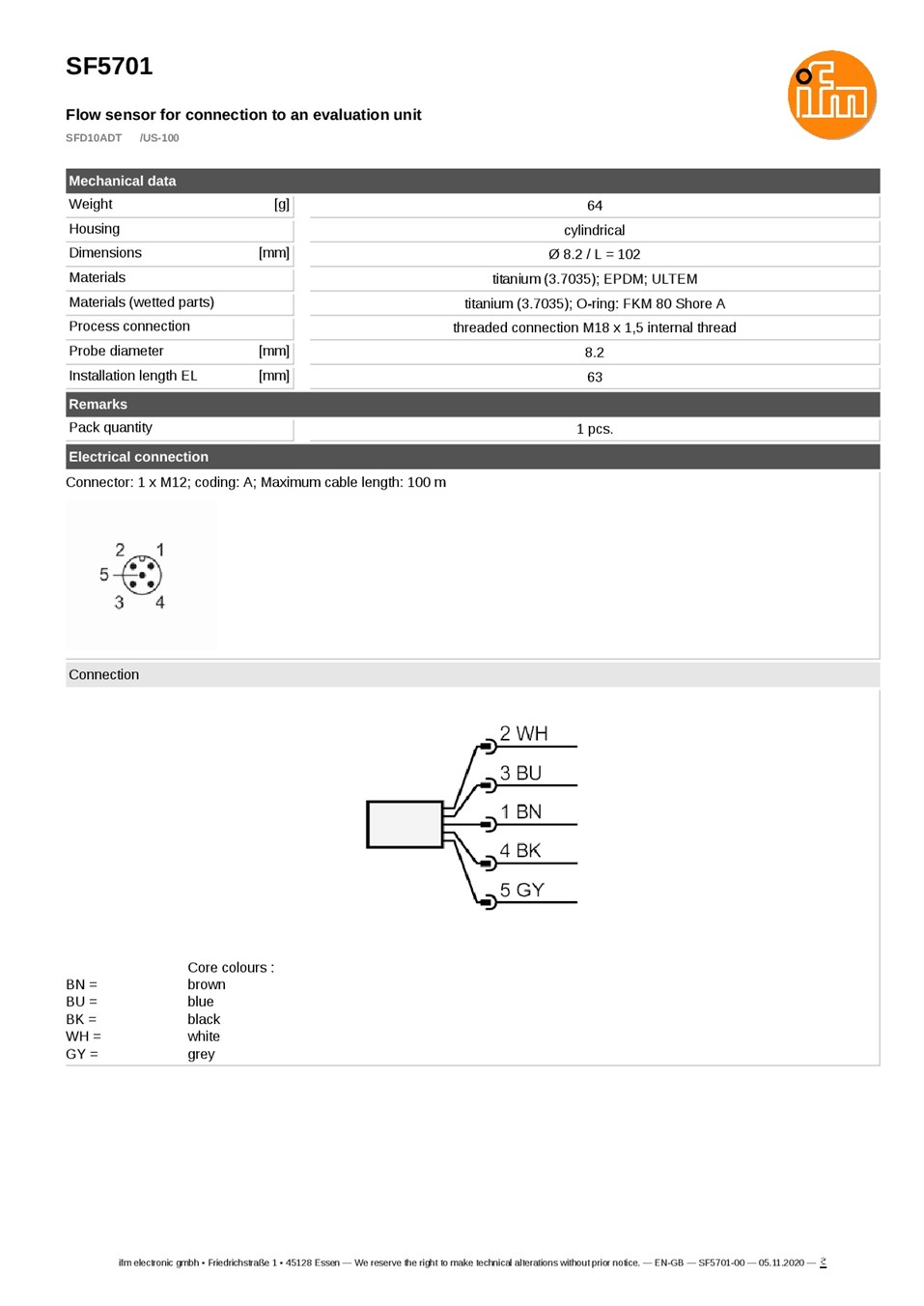

• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• ความยาวสายไฟสูงสุด: 100 m
• สีสายไฟตามมาตรฐาน: BN = Brown, BU = Blue, BK = Black, WH = White, GY = Grey
• ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 10 g (55-2000 Hz) ตาม DIN IEC 68-2-6
• MTTF: 8,393.77 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 64 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบสถานะการไหลของของเหลวในระบบท่ออุตสาหกรรม
• ตรวจสอบการไหลของของเหลวที่มีฤทธิ์กัดกร่อนซึ่งเข้ากันได้กับวัสดุ Titanium และ FKM
• ตรวจสอบการไหลในกระบวนการผลิตทางเคมี
• ตรวจสอบสถานะการไหลของของเหลวในระบบหมุนเวียน
• ตรวจสอบการไหลในระบบปั๊มและระบบจ่ายของเหลว
• ตรวจสอบสถานะการไหลของก๊าซในระบบท่ออุตสาหกรรม
• ใช้ร่วมกับ Evaluation Unit VS3000 เพื่อประเมินสถานะการไหล
• ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
• ใช้ประกอบระบบ Interlock โดยคำนึงถึงเวลาตอบสนองของเซนเซอร์และชุดประเมินสัญญาณ
• สนับสนุนงานตรวจสอบกระบวนการผลิตและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SF5701 เป็นหัวเซนเซอร์ตรวจจับการไหล ไม่ใช่ Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตรในหน่วย l/min โดยตรง
• ต้องใช้งานร่วมกับ Evaluation Unit รุ่น VS3000 ไม่ใช่เซนเซอร์แบบ Standalone
• ตัวหัวเซนเซอร์ไม่มี Switching Output, Analog Output 4-20 mA หรือ IO-Link สำหรับใช้งานโดยตรง
• ฟังก์ชันเอาต์พุตขึ้นอยู่กับ Evaluation Unit ที่เชื่อมต่อ
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลวคือ 3-300 cm/s และสำหรับก๊าซคือ 200-3000 cm/s
• ช่วงความไวสูงสุดแตกต่างจากช่วงการตั้งค่าทั้งหมด
• SF5701 รองรับแรงดันกระบวนการสูงสุด 100 bar (10 MPa)
• วัสดุส่วนสัมผัสของไหลเป็น Titanium (3.7035) และซีล FKM
• ควรตรวจสอบความเข้ากันได้ของสารเคมีจริงกับ Titanium และ FKM ก่อนใช้งาน เนื่องจากไม่สามารถใช้ได้กับสารเคมีทุกชนิด
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 ไม่ใช่ G 1/2 หรือ NPT 1/2
• ควรเลือกอะแดปเตอร์ติดตั้งให้เหมาะสมกับขนาดท่อและแรงดันระบบจริง
• หัววัดของ SF5701 ยาว 63 mm ซึ่งแตกต่างจาก SF5700 ที่ยาว 45 mm
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded ไม่ใช่รุ่นสายไฟติดตั้งถาวร
• อุณหภูมิของตัวกลางต้องอยู่ในช่วง -25 ถึง +80 °C
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
