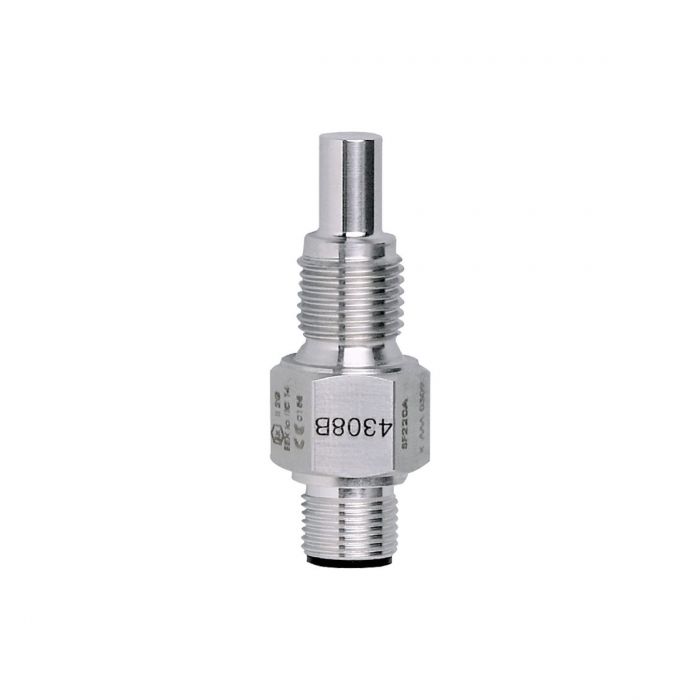

SF220A \ Flow sensor \ Range 300 cm/s \ G 1/4 external thread

รายละเอียด SF220A ATEX Flow Sensor เซนเซอร์ตรวจจับการไหลสำหรับพื้นที่เสี่ยงระเบิด ifm

ifm SF220A (SFR14ABB/US/2G) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor) จาก ifm electronic ในกลุ่ม efector 300 สำหรับตรวจสอบการไหลของของเหลวและก๊าซภายในระบบท่ออุตสาหกรรม ออกแบบมาเพื่อใช้งานในพื้นที่ที่มีความเสี่ยงจากบรรยากาศไวไฟหรือระเบิด (Hazardous Areas) ตามเงื่อนไขการรับรอง ATEX

SF220A ได้รับการรับรอง ATEX II 2G Ex ia IIC T4 Gb สำหรับการใช้งานในพื้นที่ Zone 1 ตามข้อกำหนดที่เกี่ยวข้อง โดยต้องเชื่อมต่อกับชุดประเมินสัญญาณ VS2000 Exi (PTB 01 ATEX 2075) ซึ่งรองรับการทำงานแบบ Intrinsically Safe

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-2000 cm/s มีเวลาตอบสนอง 1-10 วินาที รองรับแรงดันกระบวนการสูงสุด 30 bar และอุณหภูมิของตัวกลางตั้งแต่ -20 ถึง +70 °C

ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L มีข้อต่อกระบวนการแบบ เกลียวนอก G 1/4 หัววัดยาว 12 mm และขั้วต่อไฟฟ้า M12 แบบ A-coded จำนวน 5 หน้าสัมผัส พร้อมระดับการป้องกัน IP67 เหมาะสำหรับระบบตรวจสอบการไหลในพื้นที่อุตสาหกรรมที่มีข้อกำหนดด้านการป้องกันการระเบิด

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลสำหรับของเหลวและก๊าซในระบบอุตสาหกรรม
• ออกแบบสำหรับการใช้งานในพื้นที่เสี่ยงระเบิดตามข้อกำหนด ATEX
• รองรับการรับรอง ATEX II 2G Ex ia IIC T4 Gb
• เหมาะสำหรับการติดตั้งในพื้นที่ Zone 1 ตามเงื่อนไขการรับรอง
• ใช้หลักการป้องกันการระเบิดแบบ Intrinsic Safety (Ex ia)
• ทำงานร่วมกับ Evaluation Unit รุ่น VS2000 Exi
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-2000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันกระบวนการสูงสุด 30 bar
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +70 °C
• รองรับ Temperature Gradient สูงสุด 15 K/min
• ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• ข้อต่อกระบวนการแบบเกลียวนอก G 1/4
• มีหัววัดยาว 12 mm
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded จำนวน 5 หน้าสัมผัส
• รองรับความยาวสายเชื่อมต่อสูงสุด 100 m ตามข้อกำหนดผู้ผลิต
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SF220A
• รหัสผลิตภัณฑ์: SFR14ABB/US/2G
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor for Connection to an Evaluation Unit
• การใช้งาน: ตรวจสอบสถานะการไหลของของเหลวและก๊าซ
• ตัวกลางที่รองรับ: Liquids และ Gases
• Evaluation Unit ที่รองรับ: VS2000 Exi (PTB 01 ATEX 2075)
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-2000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Response Time: 1-10 s
• Maximum Temperature Gradient: 15 K/min
• อุณหภูมิของตัวกลาง: -20 ถึง +70 °C
• แรงดันระบบสูงสุด: 30 bar (3 MPa)
• อุณหภูมิแวดล้อม: -20 ถึง +70 °C
• ระดับการป้องกัน: IP67
• ATEX Category: Group II, Category 2G
• ATEX Marking: II 2G Ex ia IIC T4 Gb
• ATEX Approval: DMT 03 ATEX E091
• IECEx Approval: IECEx BVS 06.0007
• ประเภทการป้องกันการระเบิด: Intrinsic Safety (Ex ia)
• Gas Group: IIC
• Temperature Class: T4
• Equipment Protection Level: Gb
• Maximum Internal Capacitance: 0.4 nF
• Maximum Internal Inductance: 2 µH
• ข้อต่อกระบวนการ: G 1/4 External Thread
• รูปทรงตัวเรือน: Tubular
• ความยาวหัววัด (Probe Length L): 12 mm
• ความยาวติดตั้ง (Installation Length EL): 27 mm
• เส้นผ่านศูนย์กลางหัววัด: 7.7 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 5 Contacts
• ความยาวสายไฟสูงสุด: 100 m ตามข้อกำหนดผู้ผลิต
• ความทนทานต่อแรงกระแทก: 40 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 10 g (55-2000 Hz) ตาม DIN IEC 68-2-6
• MTTF: 8,648 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 113 กรัม
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของของเหลวในระบบท่ออุตสาหกรรมที่อยู่ในพื้นที่เสี่ยงระเบิด
• ตรวจสอบสถานะการไหลของก๊าซในกระบวนการผลิต
• ใช้งานในพื้นที่ Hazardous Area Zone 1 ตามเงื่อนไขการรับรองและการประเมินพื้นที่
• ตรวจสอบการไหลในระบบหล่อเย็นของเครื่องจักรที่ติดตั้งในพื้นที่อันตราย
• ตรวจสอบสถานะการไหลในระบบท่อที่มีแรงดันไม่เกินพิกัดของเซนเซอร์
• ใช้ร่วมกับ Evaluation Unit VS2000 Exi เพื่อประเมินสถานะการไหล
• ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
• ใช้ประกอบระบบ Interlock โดยคำนึงถึงเวลาตอบสนองและข้อกำหนดความปลอดภัย
• สนับสนุนงานตรวจสอบและบำรุงรักษาระบบท่อในพื้นที่ที่มีข้อกำหนดด้านการป้องกันการระเบิด

ข้อควรทราบ

• SF220A เป็นหัวเซนเซอร์ตรวจจับการไหลสำหรับพื้นที่เสี่ยงระเบิด ไม่ใช่ Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตรในหน่วย l/min โดยตรง
• ต้องใช้งานร่วมกับ Evaluation Unit รุ่น VS2000 Exi ที่รองรับ ไม่ควรต่อเซนเซอร์เข้ากับ PLC หรือแหล่งจ่ายไฟโดยตรง
• ตัวหัวเซนเซอร์ไม่มี Switching Output, Analog Output 4-20 mA หรือ IO-Link สำหรับใช้งานโดยตรง
• ฟังก์ชันเอาต์พุตและการประเมินสถานะการไหลขึ้นอยู่กับ Evaluation Unit ที่เชื่อมต่อ
• ช่วง 3-300 cm/s สำหรับของเหลว และ 200-2000 cm/s สำหรับก๊าซ เป็นช่วงการตั้งค่าความเร็วการไหล ไม่ใช่ช่วงอัตราการไหลเชิงปริมาตร
• SF220A ได้รับการรับรอง ATEX Category 2G / EPL Gb สำหรับ Zone 1 ตามเงื่อนไขการรับรอง ไม่ใช่ Category 1G สำหรับ Zone 0
• พิกัดแรงดันสูงสุด 30 bar เป็นพิกัดทางกล ไม่ได้หมายความว่าการรับรอง ATEX ครอบคลุมทุกสภาวะความดันโดยอัตโนมัติ
• การทดสอบรับรอง ATEX อ้างอิงสภาวะความดันบรรยากาศ 0.8-1.1 bar การใช้งานนอกช่วงดังกล่าวต้องผ่านการประเมินและอนุมัติโดยผู้ใช้งานตามข้อกำหนดที่เกี่ยวข้อง
• ต้องตรวจสอบพารามิเตอร์ Intrinsic Safety ของเซนเซอร์ สายไฟ และ Evaluation Unit ให้สอดคล้องกันก่อนติดตั้ง
• ข้อต่อกระบวนการเป็นเกลียวนอก G 1/4 ไม่ใช่ M12 x 1
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded จำนวน 5 หน้าสัมผัส ไม่ใช่รุ่นสายไฟติดตั้งถาวร 6 เมตร
• อุณหภูมิของตัวกลางและอุณหภูมิแวดล้อมต้องอยู่ในช่วง -20 ถึง +70 °C
• ควรตรวจสอบความเข้ากันได้ของของเหลวหรือก๊าซกับ Stainless Steel 316L ก่อนใช้งาน
• ควรตรวจสอบ Datasheet ใบรับรอง ATEX/IECEx และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
