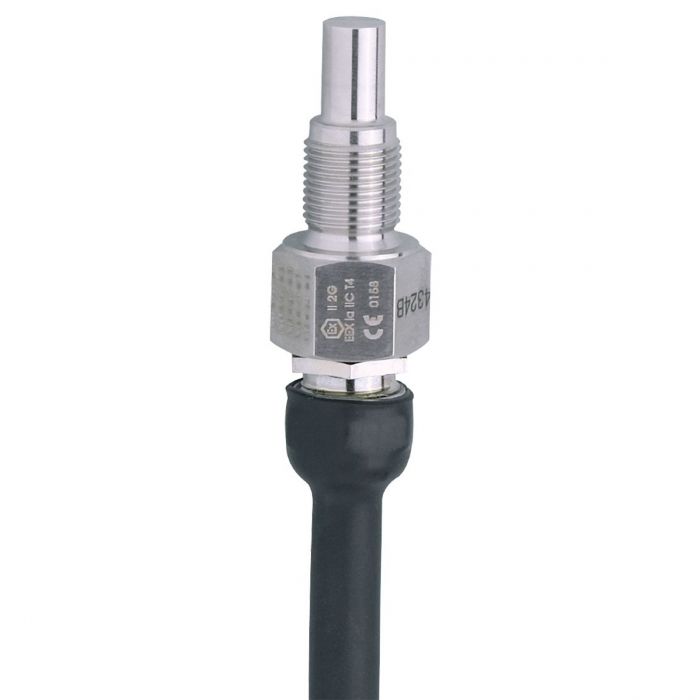

SF111A \ Flow sensor \ Range 300 cm/s \ M12 x 1 external thread

รายละเอียด SF111A ATEX Flow Sensor เซนเซอร์ตรวจจับการไหลสำหรับพื้นที่เสี่ยงระเบิด ifm

ifm SF111A (SFM12ADB/1/2G /6M) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบการไหลของของเหลวและก๊าซในระบบอุตสาหกรรม โดยเฉพาะการใช้งานในพื้นที่ที่มีความเสี่ยงจากบรรยากาศไวไฟหรือระเบิด (Hazardous Areas)

SF111A รองรับมาตรฐาน ATEX II 1/2G Ex ia IIC T4 Ga/Gb และได้รับการออกแบบให้ทำงานร่วมกับชุดประเมินสัญญาณ VS2000 Exi (PTB 01 ATEX 2075) สำหรับตรวจสอบสถานะการไหลในระบบที่ต้องการความปลอดภัยด้านการป้องกันการระเบิด โดยต้องติดตั้งตามข้อกำหนดของใบรับรองและคู่มือผู้ผลิต

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-2000 cm/s มีเวลาตอบสนอง 1-10 วินาที รองรับแรงดันกระบวนการสูงสุด 300 bar และอุณหภูมิของตัวกลางตั้งแต่ -20 ถึง +60 °C

ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L มีข้อต่อกระบวนการแบบเกลียวนอก M12 x 1 พร้อมสายไฟติดตั้งถาวรยาว 6 เมตร และระดับการป้องกัน IP67 เหมาะสำหรับตรวจสอบการไหลในระบบท่ออุตสาหกรรมที่ต้องการเซนเซอร์สำหรับพื้นที่อันตราย

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลสำหรับของเหลวและก๊าซในระบบอุตสาหกรรม
• ออกแบบสำหรับการใช้งานในพื้นที่เสี่ยงระเบิดตามข้อกำหนด ATEX
• รองรับการรับรอง ATEX II 1/2G Ex ia IIC T4 Ga/Gb
• เหมาะสำหรับการติดตั้งในพื้นที่ Zone 0 / Zone 1 ตามเงื่อนไขการรับรอง
• ใช้ร่วมกับ Evaluation Unit รุ่น VS2000 Exi
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-2000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• เวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันระบบสูงสุด 300 bar
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +60 °C
• รองรับ Temperature Gradient สูงสุด 15 K/min
• ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• ข้อต่อกระบวนการแบบเกลียวนอก M12 x 1
• มีสายไฟติดตั้งถาวรยาว 6 เมตร
• ระดับการป้องกัน IP67
• เหมาะสำหรับตรวจสอบการไหลในระบบท่อที่ต้องการความปลอดภัยสูง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SF111A
• รหัสผลิตภัณฑ์: SFM12ADB/1/2G /6M
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor for Connection to an Evaluation Unit
• หลักการตรวจจับ: Thermal Flow Monitoring
• ตัวกลางที่รองรับ: Liquids และ Gases
• Evaluation Unit ที่รองรับ: VS2000 Exi (PTB 01 ATEX 2075)
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-2000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Response Time: 1-10 s
• Temperature Gradient: 15 K/min
• อุณหภูมิของตัวกลาง: -20 ถึง +60 °C
• แรงดันระบบสูงสุด: 300 bar (30 MPa)
• อุณหภูมิแวดล้อม: -20 ถึง +60 °C
• ระดับการป้องกัน: IP67
• ATEX Marking: II 1/2G Ex ia IIC T4 Ga/Gb
• ATEX Approval: DMT 03 ATEX E 090 X
• IECEx Approval: IECEx BVS 11.0017 X
• TIIS Approval: TC17434
• ประเภทการป้องกันการระเบิด: Intrinsic Safety (Ex ia)
• กลุ่มก๊าซ: IIC
• Temperature Class: T4
• Equipment Protection Level: Ga/Gb
• ข้อต่อกระบวนการ: M12 x 1 External Thread
• รูปทรงตัวเรือน: Cylindrical
• ความยาวหัววัด (Probe Length L): 12 mm
• ความยาวติดตั้ง (Installation Length EL): 27 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• การเชื่อมต่อไฟฟ้า: สายไฟติดตั้งถาวร
• ความยาวสายไฟ: 6 m
• วัสดุสายไฟ: TPE-S
• จำนวนแกนสายไฟ: 5 แกน
• ขนาดหน้าตัดสายไฟ: 5 x 0.34 mm²
• ความยาวสายไฟสูงสุด: 100 m ตามข้อกำหนดของผู้ผลิต
• สีสายไฟ: BN = Brown, BU = Blue, BK = Black, WH = White, GY = Grey
• ความทนทานต่อแรงกระแทก: 40 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 10 g (55-2000 Hz) ตาม DIN IEC 68-2-6
• MTTF: 8,648 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 354.5 กรัม
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของของเหลวในระบบท่ออุตสาหกรรมที่อยู่ในพื้นที่เสี่ยงระเบิด
• ตรวจสอบสถานะการไหลของก๊าซในกระบวนการผลิต
• ใช้ในพื้นที่ Hazardous Area ที่ได้รับการประเมินและกำหนดโซนการใช้งานอย่างเหมาะสม
• ตรวจสอบการไหลในระบบหล่อเย็นของเครื่องจักรที่ติดตั้งในพื้นที่อันตราย
• ตรวจสอบการไหลของของเหลวในกระบวนการผลิตที่มีแรงดันสูง
• ใช้ร่วมกับ Evaluation Unit VS2000 Exi เพื่อประเมินสถานะการไหล
• ใช้ประกอบระบบแจ้งเตือนหรือระบบ Interlock โดยพิจารณาเวลาตอบสนองและข้อกำหนดความปลอดภัย
• สนับสนุนงานตรวจสอบกระบวนการผลิตและการบำรุงรักษาในพื้นที่ที่มีข้อกำหนดด้านการป้องกันการระเบิด

ข้อควรทราบ

• SF111A เป็นหัวเซนเซอร์ตรวจจับการไหลสำหรับพื้นที่เสี่ยงระเบิด ไม่ใช่ Flow Meter สำหรับวัดอัตราการไหลเป็น l/min โดยตรง
• ต้องใช้งานร่วมกับ Evaluation Unit รุ่น VS2000 Exi ที่รองรับ ไม่ควรต่อเซนเซอร์เข้ากับ PLC หรือแหล่งจ่ายไฟโดยตรง
• ตัวหัวเซนเซอร์ไม่มี Switching Output, Analog Output 4-20 mA หรือ IO-Link สำหรับใช้งานโดยตรง
• ฟังก์ชันเอาต์พุตและการประเมินสถานะการไหลขึ้นอยู่กับ Evaluation Unit ที่เชื่อมต่อ
• ช่วง 3-300 cm/s สำหรับของเหลว และ 200-2000 cm/s สำหรับก๊าซ เป็นช่วงการตั้งค่าความเร็วการไหล ไม่ใช่ช่วงอัตราการไหลเชิงปริมาตร
• แรงดันระบบสูงสุด 300 bar เป็นพิกัดทางกลของเซนเซอร์ ไม่ได้หมายความว่าการรับรอง ATEX ครอบคลุมการใช้งานทุกระดับแรงดันโดยอัตโนมัติ
• เอกสารรับรอง ATEX อ้างอิงสภาวะความดันบรรยากาศ 0.8-1.1 bar การใช้งานนอกช่วงดังกล่าวต้องได้รับการประเมินความเหมาะสมตามข้อกำหนดที่เกี่ยวข้อง
• ต้องตรวจสอบข้อกำหนดการติดตั้งใน Zone 0 และ Zone 1 ตามใบรับรอง ATEX/IECEx และคู่มือฉบับล่าสุด
• การติดตั้งระบบ Intrinsically Safe ต้องคำนึงถึงพารามิเตอร์ทางไฟฟ้าและการเดินสายตามข้อกำหนดของผู้ผลิต
• ข้อต่อกระบวนการเป็นเกลียวนอก M12 x 1 ไม่ใช่เกลียว M12 สำหรับขั้วต่อไฟฟ้า
• การเชื่อมต่อไฟฟ้าเป็นสายติดตั้งถาวรยาว 6 เมตร ไม่ใช่ M12 Connector
• อุณหภูมิของตัวกลางและอุณหภูมิแวดล้อมต้องอยู่ในช่วง -20 ถึง +60 °C
• ควรตรวจสอบความเข้ากันได้ของของเหลวหรือก๊าซกับ Stainless Steel 316L ก่อนใช้งาน
• ควรตรวจสอบ Datasheet, ใบรับรอง ATEX/IECEx และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
