SF0537 \ Flow sensor \ Range 300 cm/s \ M18 x 1,5 internal thread

รายละเอียด SF0537 Flow Sensor เซนเซอร์ตรวจจับการไหลสำหรับเชื่อมต่อ Evaluation Unit ifm

ifm SF0537 (SFD10ABB/US-100) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบการไหลของของเหลวและก๊าซในระบบอุตสาหกรรม โดยทำงานร่วมกับชุดประมวลผลสัญญาณภายนอก (Evaluation Unit) รุ่น VS3000 เพื่อประเมินสถานะการไหลและส่งสัญญาณไปยังระบบควบคุม

SF0537 รองรับช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว 3-300 cm/s และสำหรับก๊าซ 200-3000 cm/s มีช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s และสำหรับก๊าซ 200-800 cm/s โดยรองรับอุณหภูมิของไหลตั้งแต่ -25 ถึง +80 °C และแรงดันระบบสูงสุด 30 bar

ตัวเซนเซอร์ผลิตจาก Stainless Steel 316L มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และขั้วต่อไฟฟ้า M12 แบบ A-coded จำนวน 5 หน้าสัมผัส พร้อมระดับการป้องกัน IP67 เหมาะสำหรับตรวจสอบการไหลของน้ำ น้ำยาหล่อเย็น และก๊าซในระบบเครื่องจักรอุตสาหกรรม โดยต้องใช้งานร่วมกับ Evaluation Unit ที่รองรับ

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลสำหรับใช้งานร่วมกับ Evaluation Unit ภายนอก
• รองรับการตรวจสอบการไหลของของเหลวและก๊าซ
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว 3-300 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• รองรับการเชื่อมต่อกับ Evaluation Unit รุ่น VS3000
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับอุณหภูมิของไหลตั้งแต่ -25 ถึง +80 °C
• รองรับแรงดันระบบสูงสุด 30 bar
• ทนต่อการเปลี่ยนแปลงอุณหภูมิของตัวกลางได้สูงสุด 300 K/min ตามข้อมูลผู้ผลิต
• หัววัดยาว 45 mm สำหรับติดตั้งในระบบท่อ
• ตัวเรือนผลิตจาก Stainless Steel 316L
• วัสดุส่วนสัมผัสของไหลเป็น Stainless Steel 316L และ O-ring ชนิด FKM
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded จำนวน 5 หน้าสัมผัส
• รองรับความยาวสายเชื่อมต่อสูงสุด 100 m ตามข้อกำหนดผู้ผลิต
• ระดับการป้องกัน IP67 สำหรับสภาพแวดล้อมอุตสาหกรรม

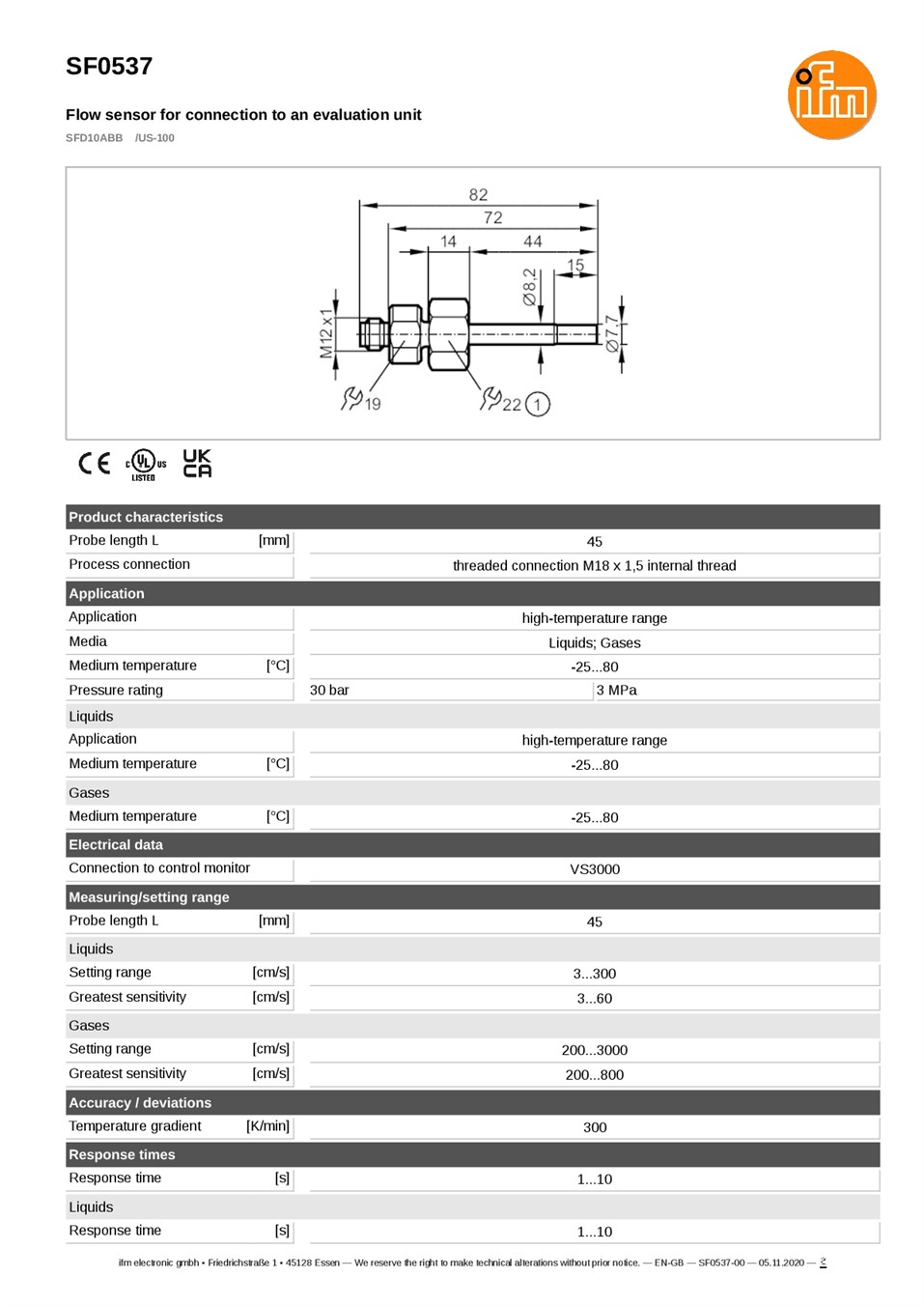

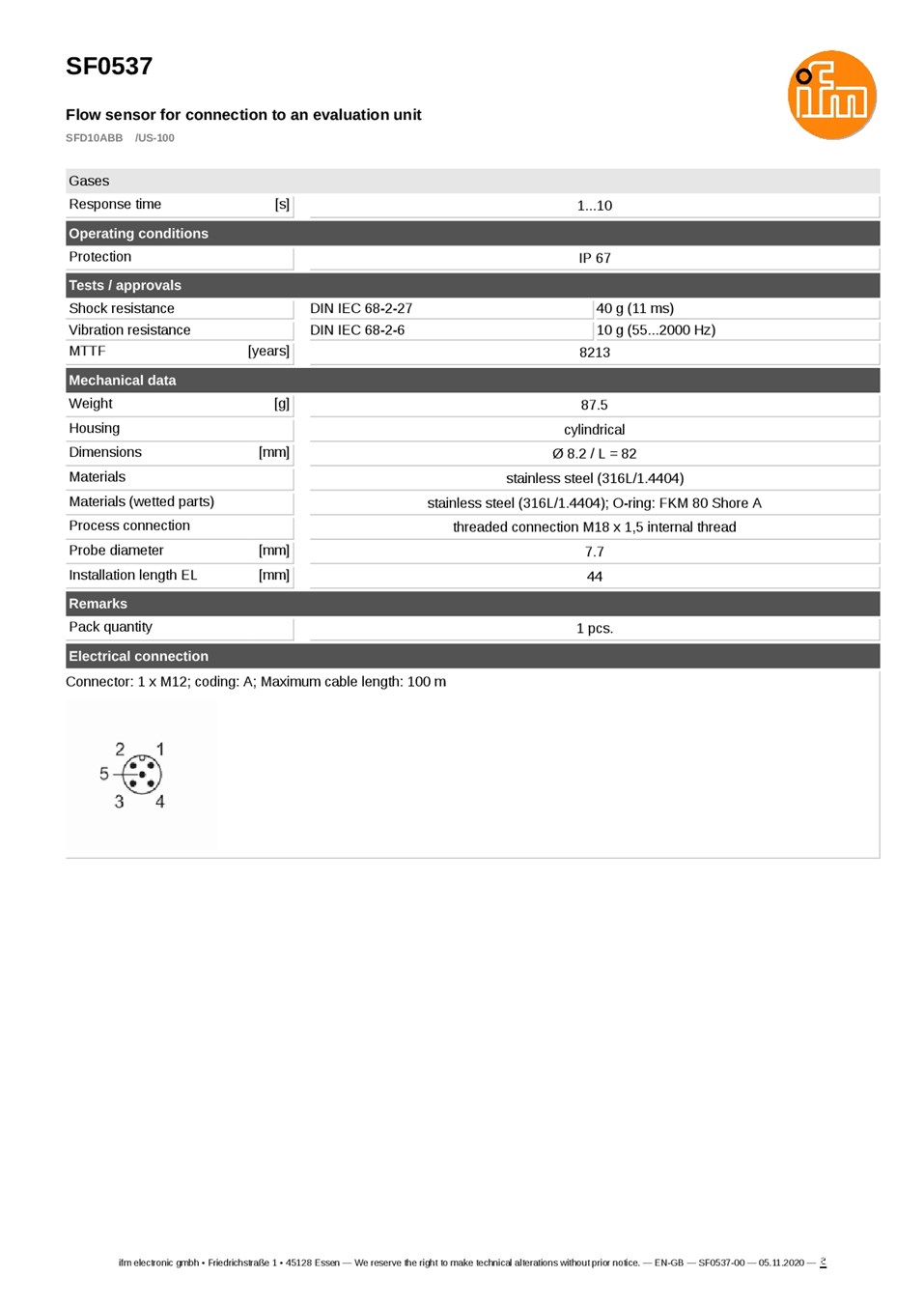

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SF0537
• รหัสผลิตภัณฑ์: SFD10ABB/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor for Connection to an Evaluation Unit
• หลักการใช้งาน: ตรวจสอบความเร็วการไหลร่วมกับชุดประมวลผลสัญญาณภายนอก
• ตัวกลางที่รองรับ: Liquids และ Gases
• Evaluation Unit ที่รองรับ: VS3000
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Response Time: 1-10 s
• Temperature Gradient: 300 K/min
• อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
• แรงดันระบบสูงสุด: 30 bar (3 MPa)
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 44 mm
• เส้นผ่านศูนย์กลางหัววัด: 7.7 mm
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 8.2 mm / L = 82 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM O-ring, 80 Shore A
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 5 Contacts
• ความยาวสายไฟสูงสุด: 100 m
• ระดับการป้องกัน: IP67
• ความทนทานต่อแรงกระแทก: 40 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 10 g (55-2000 Hz) ตาม DIN IEC 68-2-6
• MTTF: 8,213 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 87.5 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของของเหลวในระบบหมุนเวียนและระบบท่ออุตสาหกรรม
• ตรวจสอบสถานะการไหลของก๊าซในระบบที่มีคุณสมบัติเหมาะสม
• ใช้ร่วมกับ Evaluation Unit VS3000 เพื่อประเมินค่าการไหลและกำหนดเงื่อนไขการตรวจจับ
• ใช้เป็นส่วนหนึ่งของระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
• ใช้ตรวจสอบการไหลในระบบปั๊มและระบบระบายความร้อน
• สนับสนุนระบบ Interlock และงานบำรุงรักษาเชิงป้องกัน โดยคำนึงถึงเวลาตอบสนองของระบบ

ข้อควรทราบ

• SF0537 เป็นหัวเซนเซอร์ตรวจจับการไหลสำหรับเชื่อมต่อกับ Evaluation Unit ไม่ใช่ Flow Switch แบบทำงานเดี่ยว
• ต้องใช้งานร่วมกับ Evaluation Unit รุ่น VS3000 ที่รองรับ โดยควรตรวจสอบการเชื่อมต่อและการตั้งค่าตามคู่มือ
• ช่วง 3-300 cm/s สำหรับของเหลว และ 200-3000 cm/s สำหรับก๊าซ เป็นช่วงการตั้งค่าความเร็วการไหล ไม่ใช่ช่วงวัดอัตราการไหลในหน่วย l/min
• ช่วงความไวสูงสุดของเซนเซอร์แตกต่างจากช่วงการตั้งค่าทั้งหมด
• ตัวหัวเซนเซอร์ไม่มีหน้าจอแสดงผล ไม่มี Analog Output 4-20 mA และไม่มี Switching Output สำหรับใช้งานโดยตรง
• การให้สัญญาณและฟังก์ชันเอาต์พุตขึ้นอยู่กับ Evaluation Unit ที่เชื่อมต่อ
• ไม่ควรระบุแรงดันไฟเลี้ยงของหัวเซนเซอร์เป็น 24 VDC โดยตรง เนื่องจากการเชื่อมต่อไฟฟ้าต้องเป็นไปตามข้อกำหนดของ Evaluation Unit
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 ไม่ใช่ G 1/2 หรือ NPT 1/2
• แรงดันระบบสูงสุดคือ 30 bar และอุณหภูมิของตัวกลางต้องอยู่ในช่วง -25 ถึง +80 °C
• ควรตรวจสอบความเข้ากันได้ของของไหลหรือก๊าซกับ Stainless Steel 316L และซีล FKM ก่อนใช้งาน
• ควรเลือกอะแดปเตอร์ติดตั้งให้เหมาะสมกับขนาดท่อและความลึกของหัววัด
• ระยะเวลาตอบสนอง 1-10 วินาที ต้องนำมาพิจารณาเมื่อใช้กับระบบแจ้งเตือนหรือ Interlock
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนนำไปใช้งานจริง
