SDL100 \ hand-held device for the location of leaks

รายละเอียด SDL100 Ultrasound Camera เครื่องตรวจจับการรั่วไหลของลมอัดด้วยคลื่นอัลตราโซนิก ifm

ifm SDL100 (ULTRASOUND CAMERA) เป็นเครื่องมือตรวจจับและระบุตำแหน่งการรั่วไหลแบบพกพา (Handheld Ultrasonic Leak Detector) จาก ifm electronic ออกแบบมาสำหรับค้นหาจุดรั่วของระบบลมอัด (Compressed Air) และก๊าซไนโตรเจน (Nitrogen: N2) ในงานอุตสาหกรรมภายในอาคาร โดยใช้เทคโนโลยี Acoustic Imaging ร่วมกับไมโครโฟน MEMS จำนวน 30 ตัว

SDL100 ตรวจจับคลื่นเสียงอัลตราโซนิกที่เกิดจากการรั่วไหล โดยใช้ความถี่ตรวจจับ 40 ±2 kHz และแสดงตำแหน่งของแหล่งกำเนิดเสียงซ้อนทับบนภาพจากกล้อง ช่วยให้ผู้ใช้งานมองเห็นบริเวณที่คาดว่ามีการรั่วไหลได้โดยตรง แม้ในพื้นที่ที่มีเสียงรบกวนจากเครื่องจักร

อุปกรณ์รองรับระยะตรวจสอบประมาณ 1-6 เมตร และสามารถตรวจจับการรั่วไหลมากกว่า 0.1 ลิตร/นาที ภายใต้เงื่อนไขระยะห่าง 5 เมตร และความดัน 6 bar พร้อมระบบวัดระยะด้วยเลเซอร์ ฟังก์ชันประมาณปริมาณการรั่วไหล และการคำนวณต้นทุนที่สูญเสียต่อปี ช่วยสนับสนุนการตรวจสอบประสิทธิภาพระบบลมอัดและการวางแผนลดต้นทุนพลังงาน

SDL100 มีหน้าจอสัมผัส TFT ขนาด 3.5 นิ้ว หน่วยความจำ 16 GB รองรับการเชื่อมต่อ USB และ WLAN ใช้แบตเตอรี่ลิเธียมไอออนแบบชาร์จได้ สามารถใช้งานต่อเนื่องประมาณ 6 ชั่วโมง เหมาะสำหรับทีมซ่อมบำรุง วิศวกรโรงงาน และผู้รับผิดชอบระบบพลังงานที่ต้องการตรวจค้นหาและจัดทำรายงานจุดรั่วไหลอย่างเป็นระบบ

คุณสมบัติเด่น

• เครื่องตรวจจับการรั่วไหลแบบพกพาด้วยเทคโนโลยี Ultrasound Camera
• เหมาะสำหรับตรวจสอบการรั่วไหลของลมอัดและก๊าซไนโตรเจน
• ใช้ไมโครโฟน MEMS จำนวน 30 ตัวสำหรับตรวจจับเสียงอัลตราโซนิก
• ตรวจจับคลื่นเสียงที่ความถี่ 40 ±2 kHz
• แสดงตำแหน่งเสียงรั่วซ้อนทับบนภาพจากกล้องเพื่อช่วยระบุบริเวณที่มีปัญหา
• รองรับระยะตรวจสอบประมาณ 1-6 เมตรสำหรับการใช้งานอุตสาหกรรมภายในอาคาร
• ตรวจจับการรั่วไหลมากกว่า 0.1 l/min ได้ภายใต้เงื่อนไขระยะ 5 เมตร และแรงดัน 6 bar
• มีความแม่นยำในการตรวจวัดระดับเสียง ±2 dB
• มีฟังก์ชันปรับความไวอัตโนมัติเพื่อช่วยลดผลกระทบจากเสียงรบกวนแวดล้อม
• สามารถแปลงเสียงอัลตราโซนิกให้ผู้ใช้งานรับฟังผ่านหูฟังได้
• มีระบบวัดระยะด้วยเลเซอร์ในตัว
• รองรับการประมาณปริมาณการรั่วไหลในหน่วย l/min หรือ cfm
• สามารถประมาณต้นทุนการสูญเสียจากการรั่วไหลต่อปี
• มีหน้าจอสัมผัส TFT ขนาด 3.5 นิ้ว
• มีปุ่มควบคุมแบบ Capacitive จำนวน 4 ปุ่ม
• มีหน่วยความจำภายในขนาด 16 GB
• รองรับการเชื่อมต่อ USB และ WLAN
• รองรับการจัดทำรายงานการรั่วไหลด้วยซอฟต์แวร์บนคอมพิวเตอร์
• ใช้แบตเตอรี่ลิเธียมไอออนแบบชาร์จได้
• ใช้งานต่อเนื่องได้ประมาณ 6 ชั่วโมงต่อการชาร์จหนึ่งครั้ง
• ใช้เวลาชาร์จสูงสุดประมาณ 4 ชั่วโมง
• เหมาะสำหรับการตรวจสอบระบบลมอัดเพื่อลดการสูญเสียพลังงาน

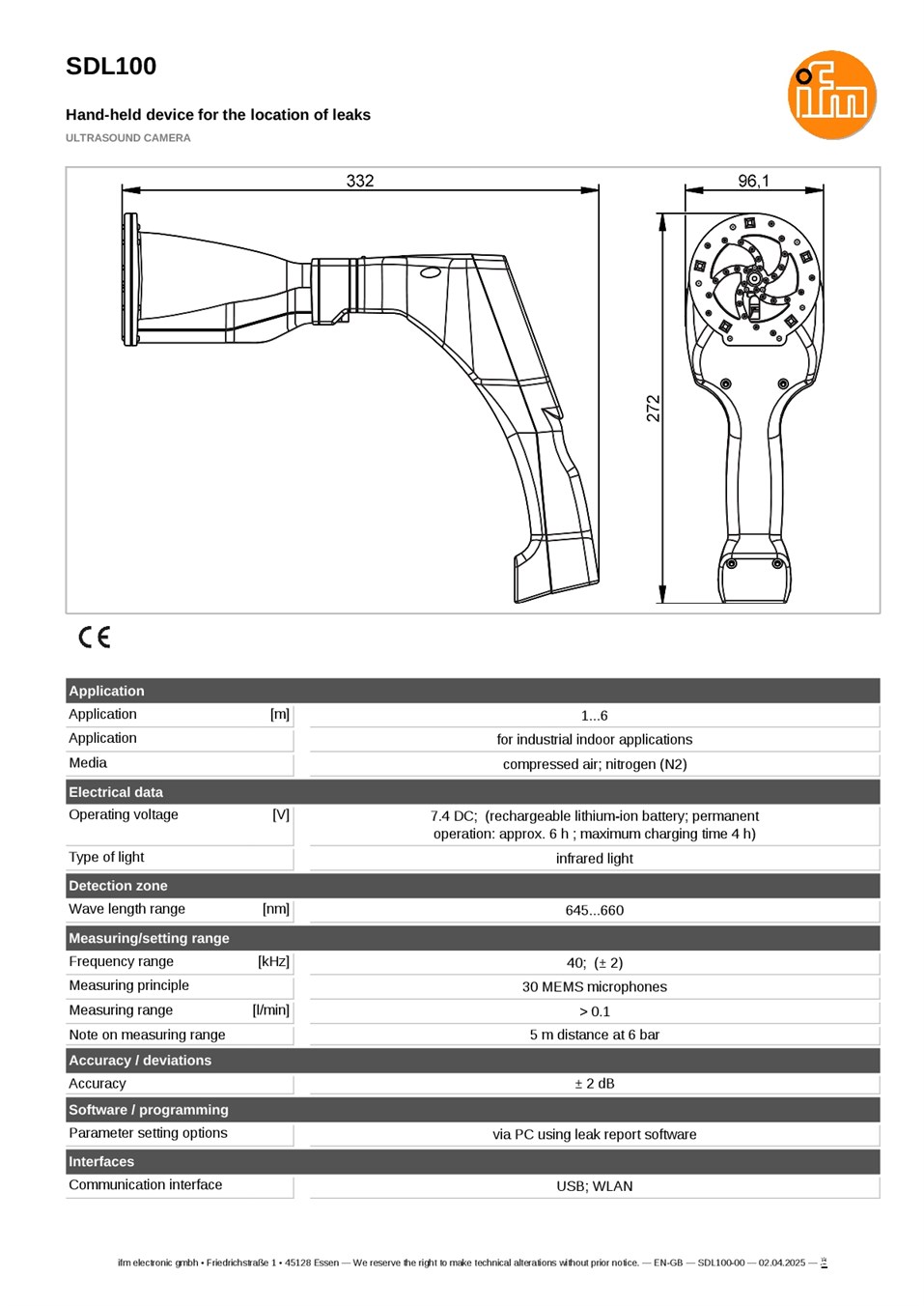

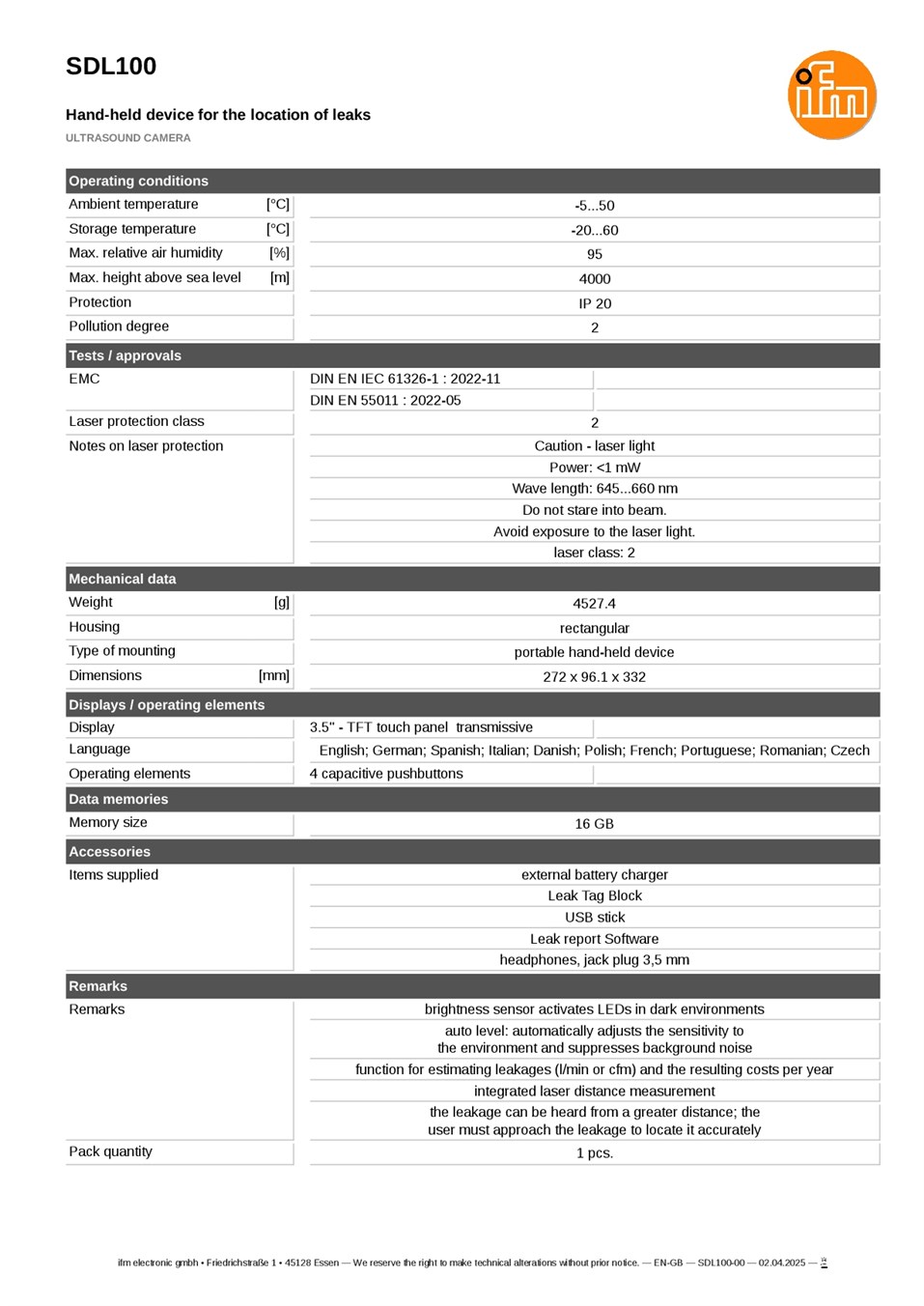

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SDL100
• รหัสผลิตภัณฑ์: ULTRASOUND CAMERA
• ประเภทสินค้า: Handheld Ultrasonic Leak Detector / Ultrasound Camera
• หลักการตรวจจับ: Acoustic Imaging ด้วยคลื่นอัลตราโซนิก
• การใช้งาน: ตรวจจับและค้นหาตำแหน่งการรั่วไหลในระบบอุตสาหกรรมภายในอาคาร
• ตัวกลางที่รองรับ: Compressed Air และ Nitrogen (N2)
• ระยะตรวจสอบ: 1-6 m
• ช่วงความถี่ตรวจจับ: 40 ±2 kHz
• หลักการตรวจวัด: MEMS Microphones จำนวน 30 ตัว
• ความสามารถในการตรวจจับการรั่วไหล: >0.1 l/min
• เงื่อนไขอ้างอิงการตรวจจับ: ระยะห่าง 5 m ที่ความดัน 6 bar
• ความแม่นยำ: ±2 dB
• การแสดงตำแหน่งรั่ว: Acoustic Image ซ้อนทับภาพจากกล้อง
• การปรับความไว: ระบบปรับความไวอัตโนมัติตามสภาพแวดล้อม
• ระบบวัดระยะ: Integrated Laser Distance Measurement
• Laser Class: Class 2
• กำลังเลเซอร์: <1 mW
• ช่วงความยาวคลื่นเลเซอร์: 645-660 nm
• ฟังก์ชันประมาณปริมาณการรั่ว: รองรับหน่วย l/min และ cfm
• ฟังก์ชันประมาณต้นทุน: ประมาณค่าใช้จ่ายที่สูญเสียจากการรั่วไหลต่อปี
• หน้าจอแสดงผล: TFT Touchscreen ขนาด 3.5 นิ้ว
• ปุ่มควบคุม: Capacitive Pushbuttons จำนวน 4 ปุ่ม
• ภาษาที่รองรับ: English, German, Spanish, Italian, Danish, Polish, French, Portuguese, Romanian และ Czech
• หน่วยความจำ: 16 GB
• การเชื่อมต่อ: USB และ WLAN
• การจัดทำรายงาน: Leak Report Software สำหรับคอมพิวเตอร์
• แหล่งจ่ายไฟ: Rechargeable Lithium-ion Battery
• แรงดันแบตเตอรี่: 7.4 VDC
• ระยะเวลาใช้งานต่อเนื่อง: ประมาณ 6 ชั่วโมง
• เวลาชาร์จสูงสุด: 4 ชั่วโมง
• อุณหภูมิแวดล้อม: -5 ถึง +50 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +60 °C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• ระดับการป้องกัน: IP20
• ระดับมลภาวะ: Pollution Degree 2
• ความสูงจากระดับน้ำทะเลสูงสุด: 4,000 m
• ลักษณะอุปกรณ์: Portable Handheld Device
• ขนาดตัวเครื่อง: 272 x 96.1 x 332 mm
• น้ำหนัก: ประมาณ 4,527.4 g ตามข้อมูลผู้ผลิต
• มาตรฐาน EMC: DIN EN IEC 61326-1:2022-11 และ DIN EN 55011:2022-05
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชุด

การใช้งาน

• ค้นหาจุดรั่วของลมอัดบริเวณข้อต่อท่อและอุปกรณ์เชื่อมต่อ
• ตรวจสอบการรั่วไหลตามวาล์ว ท่อลม และจุดเชื่อมต่อในระบบ Pneumatic
• ตรวจสอบการรั่วไหลของก๊าซไนโตรเจนในระบบจ่ายก๊าซอุตสาหกรรม
• ใช้ตรวจสอบจุดที่สงสัยว่ามีการรั่วไหลหลังพบปริมาณการใช้ลมอัดผิดปกติ
• ค้นหาการรั่วไหลในพื้นที่เครื่องจักรที่มีเสียงรบกวนสูง
• ใช้ตรวจสอบการรั่วไหลระหว่างการบำรุงรักษาเครื่องจักร
• ใช้สำรวจระบบลมอัดเพื่อจัดทำรายการจุดรั่วสำหรับวางแผนซ่อมแซม
• ประเมินปริมาณลมอัดและต้นทุนที่สูญเสียจากการรั่วไหล
• จัดทำรายงานประกอบการบำรุงรักษาและการตรวจสอบประสิทธิภาพระบบลมอัด
• สนับสนุนโครงการลดการใช้พลังงานและลดต้นทุนการดำเนินงานของโรงงาน

อุปกรณ์ที่ให้มาพร้อมสินค้า

• เครื่องตรวจจับการรั่วไหล SDL100
• เครื่องชาร์จแบตเตอรี่ภายนอก
• Leak Tag Block สำหรับงานบันทึกและระบุจุดรั่ว
• USB Flash Drive
• Leak Report Software
• หูฟังพร้อมขั้วต่อ TRS ขนาด 3.5 mm

ข้อควรทราบ

• SDL100 เป็นกล้องตรวจจับการรั่วไหลด้วยคลื่นอัลตราโซนิก ไม่ใช่ Flow Meter สำหรับติดตั้งในท่อเพื่อวัดอัตราการไหลต่อเนื่อง
• อุปกรณ์ออกแบบสำหรับตรวจสอบ Compressed Air และ Nitrogen (N2) ตามที่ผู้ผลิตระบุ
• เหมาะสำหรับการใช้งานอุตสาหกรรมภายในอาคาร
• ค่าการตรวจจับการรั่วไหลมากกว่า 0.1 l/min อ้างอิงเงื่อนไขระยะห่าง 5 m และความดัน 6 bar ไม่ใช่ค่าที่รับประกันว่าจะตรวจพบได้เท่ากันทุกสภาพแวดล้อม
• ระยะตรวจสอบที่ระบุคือ 1-6 m แต่การระบุตำแหน่งรั่วอย่างแม่นยำอาจต้องเคลื่อนเข้าใกล้จุดรั่วเพิ่มเติม
• ค่าปริมาณการรั่วไหลและต้นทุนที่แสดงเป็นค่าประมาณเพื่อช่วยวิเคราะห์และจัดลำดับความสำคัญของการซ่อมแซม
• ไม่สามารถใช้เครื่องนี้แทนเครื่องวัดปริมาณการใช้ลมอัดแบบติดตั้งถาวรได้
• ระดับการป้องกัน IP20 จึงไม่เหมาะสำหรับสภาพแวดล้อมที่มีน้ำกระเด็นหรือฝุ่นละอองปริมาณมาก
• เครื่องมีระบบวัดระยะด้วยเลเซอร์ Class 2 ห้ามมองตรงเข้าไปในลำแสงเลเซอร์
• ระยะเวลาใช้งานแบตเตอรี่ประมาณ 6 ชั่วโมง ขึ้นอยู่กับลักษณะการใช้งาน
• ควรชาร์จด้วยอุปกรณ์ที่ผู้ผลิตกำหนด
• ควรตรวจสอบเงื่อนไขของพื้นที่ใช้งานก่อนนำเครื่องเข้าพื้นที่ที่มีข้อกำหนดด้านความปลอดภัยเฉพาะ
• การวิเคราะห์และจัดทำรายงานสามารถดำเนินการผ่าน Leak Report Software บนคอมพิวเตอร์
• ควรตรวจสอบ Datasheet และคู่มือการใช้งานฉบับล่าสุดของ ifm ก่อนนำไปใช้งานจริง
