SD8601 \ Flow sensor \ Range 7945 scfh \ PNP/NPN NO/NC \ 4...20 \ 1" NPT external thread

รายละเอียด SD8601 Industrial Gas Meter เครื่องวัดอัตราการไหลและปริมาณการใช้ก๊าซอุตสาหกรรม ifm

ifm SD8601 (SDN11DGXFRKG/US-100) เป็นเครื่องวัดอัตราการไหลและปริมาณการใช้ก๊าซอุตสาหกรรม (Industrial Gas Meter / Industrial Gas Counter) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจวัดก๊าซอาร์กอน (Argon), คาร์บอนไดออกไซด์ (Carbon Dioxide), ไนโตรเจน (Nitrogen) และลมอัด (Compressed Air) สามารถตรวจวัดอัตราการไหล ปริมาณการใช้ก๊าซสะสม ความดัน และอุณหภูมิได้ภายในอุปกรณ์เดียว

SD8601 รองรับช่วงการวัดอัตราการไหล 25-7,945 scfh หรือ 0.4-132.4 scfm และช่วงความเร็วการไหล 1.2-340.2 ft/s สามารถตรวจวัดความดันในช่วง -15 ถึง 232 psi และอุณหภูมิของก๊าซตั้งแต่ 14 ถึง 140 °F หรือ -10 ถึง +60 °C รองรับแรงดันระบบสูงสุด 232 psi หรือประมาณ 16 bar

อุปกรณ์มาพร้อมหน้าจอสีขนาด 1.44 นิ้ว รองรับ Switching Output แบบ PNP/NPN, Analog Current Output 4-20 mA, Pulse Output และการสื่อสาร IO-Link 1.1 สำหรับเชื่อมต่อกับ PLC หรือระบบควบคุมอัตโนมัติ เหมาะสำหรับการติดตามปริมาณการใช้ก๊าซในกระบวนการผลิต ระบบจ่ายก๊าซอุตสาหกรรม และการบริหารจัดการพลังงานภายในโรงงาน

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลและปริมาณการใช้ก๊าซอุตสาหกรรม
• รองรับก๊าซ Argon (Ar), Carbon Dioxide (CO2), Nitrogen (N2) และ Compressed Air
• ตรวจวัดอัตราการไหลในช่วง 25-7,945 scfh
• ช่วงการวัดเทียบเท่า 0.4-132.4 scfm
• ตรวจวัดความเร็วการไหลในช่วง 1.2-340.2 ft/s
• มีฟังก์ชัน Totalizer สำหรับตรวจสอบปริมาณการใช้ก๊าซสะสม
• ตรวจวัดความดันในช่วง -15 ถึง 232 psi
• ตรวจวัดอุณหภูมิของก๊าซในช่วง 14-140 °F (-10 ถึง +60 °C)
• รวมการตรวจวัดอัตราการไหล ปริมาณสะสม ความดัน และอุณหภูมิไว้ในอุปกรณ์เดียว
• ความแม่นยำในการวัดการไหล ±(6% MW + 0.6% MEW) ภายใต้เงื่อนไขอุณหภูมิของก๊าซ 73 °F
• Repeatability ของการวัดการไหล ±(0.4% MW + 0.1% MEW)
• รองรับแรงดันระบบสูงสุด 232 psi
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• สามารถหมุนทิศทางหน้าจอหรือปิดการแสดงผลได้
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่าได้
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA แบบปรับช่วงได้
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาณการใช้ก๊าซสะสม
• รองรับการสื่อสาร IO-Link 1.1 เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับกำหนดเงื่อนไขการสวิตช์
• มีฟังก์ชัน Low Flow Cut-off สำหรับกำหนดค่าการไหลขั้นต่ำ
• เวลาตอบสนองการวัดการไหลน้อยกว่า 0.1 วินาที เมื่อไม่ได้ตั้งค่า Damping
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ข้อต่อกระบวนการแบบเกลียวนอก 1 นิ้ว NPT ขนาด DN25
• ระดับการป้องกัน IP65 และ IP67

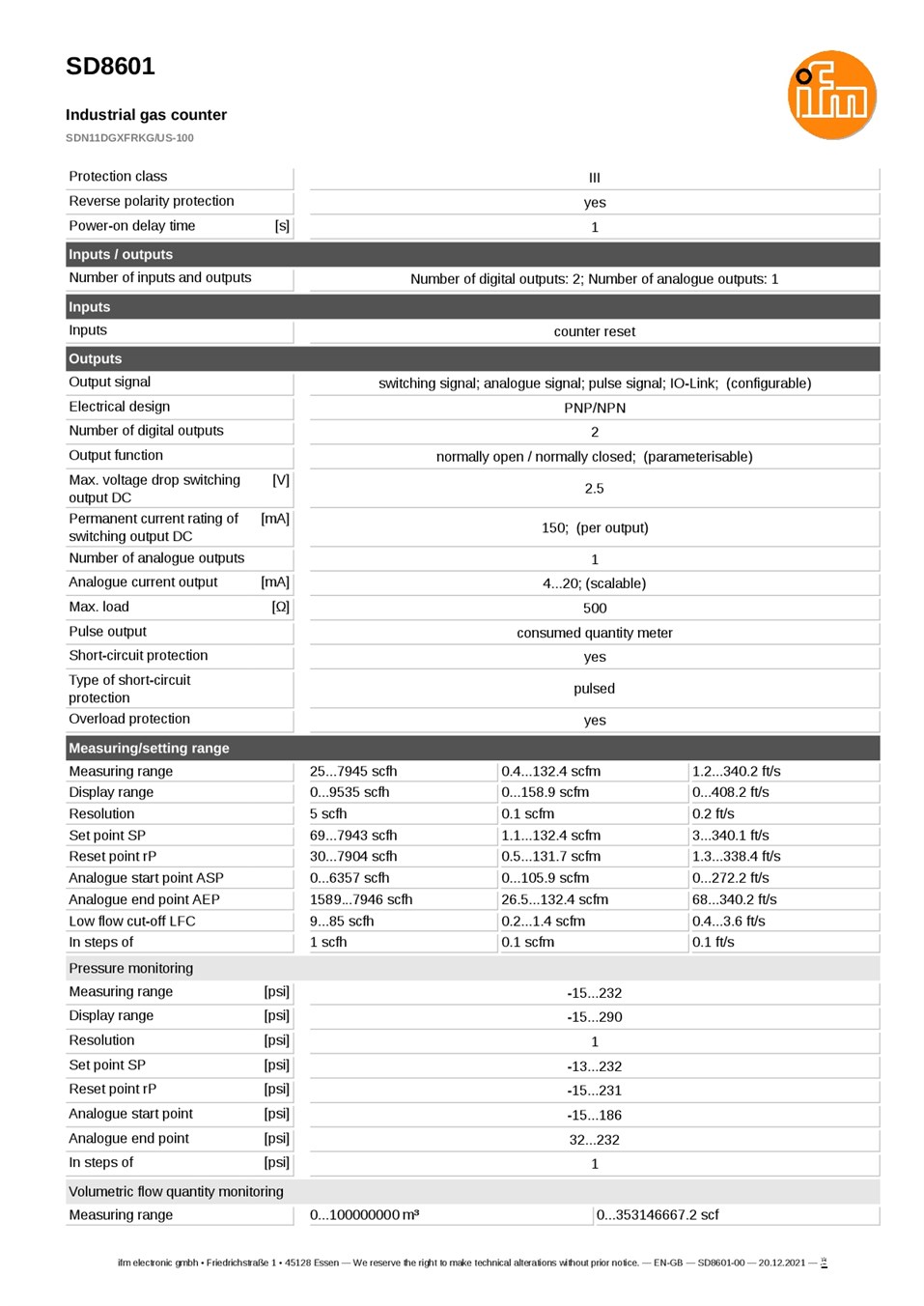

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SD8601
• รหัสผลิตภัณฑ์: SDN11DGXFRKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Industrial Gas Meter / Industrial Gas Counter
• การใช้งาน: ตรวจวัดอัตราการไหลและปริมาณการใช้ก๊าซอุตสาหกรรม
• ตัวกลางที่รองรับ: Argon (Ar), Carbon Dioxide (CO2), Nitrogen (N2), Compressed Air
• ช่วงการวัดอัตราการไหล: 25-7,945 scfh
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.4-132.4 scfm
• ช่วงการวัดความเร็วการไหล: 1.2-340.2 ft/s
• ช่วงแสดงผลอัตราการไหล: 0-9,535 scfh
• ช่วงแสดงผลอัตราการไหล (scfm): 0-158.9 scfm
• ช่วงแสดงผลความเร็วการไหล: 0-408.2 ft/s
• ความละเอียดการแสดงอัตราการไหล: 5 scfh หรือ 0.1 scfm
• ความละเอียดการแสดงความเร็วการไหล: 0.2 ft/s
• ช่วงตั้งค่า Switching Point (SP) สำหรับการไหล: 69-7,943 scfh
• ช่วงตั้งค่า Reset Point (rP) สำหรับการไหล: 30-7,904 scfh
• ช่วงตั้งค่า Analog Start Point (ASP) สำหรับการไหล: 0-6,357 scfh
• ช่วงตั้งค่า Analog End Point (AEP) สำหรับการไหล: 1,589-7,946 scfh
• ช่วงตั้งค่า Low Flow Cut-off: 9-85 scfh
• ช่วงการวัดความดัน: -15 ถึง 232 psi
• ช่วงแสดงผลความดัน: -15 ถึง 290 psi
• ความละเอียดการแสดงความดัน: 1 psi
• ช่วงตั้งค่า Switching Point สำหรับความดัน: -13 ถึง 232 psi
• ช่วงตั้งค่า Reset Point สำหรับความดัน: -15 ถึง 231 psi
• ช่วงตั้งค่า Analog Start Point สำหรับความดัน: -15 ถึง 186 psi
• ช่วงตั้งค่า Analog End Point สำหรับความดัน: 32 ถึง 232 psi
• ช่วงการวัดอุณหภูมิ: 14-140 °F (-10 ถึง +60 °C)
• ช่วงแสดงผลอุณหภูมิ: -11.2 ถึง 165.2 °F
• ความละเอียดการแสดงอุณหภูมิ: 0.5 °F
• ความแม่นยำในการวัดอุณหภูมิ: ±0.5 K ภายใต้เงื่อนไขการไหลที่ผู้ผลิตกำหนด
• ช่วงการวัดปริมาณสะสม: 0-100,000,000 m³ หรือ 0-353,146,667.2 scf
• ฟังก์ชัน Totalizer: รองรับการวัดปริมาณการใช้ก๊าซสะสม
• แรงดันระบบสูงสุด: 232 psi (ประมาณ 16 bar)
• Minimum Burst Pressure: 928 psi
• MAWP สำหรับการใช้งานตาม CRN: 10.5 bar
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
• Protection Class: III
• Power-on Delay Time: 1 s
• จำนวน Digital Outputs สูงสุด: 2
• จำนวน Analog Outputs สูงสุด: 1
• จำนวนช่องเอาต์พุตทางกายภาพ: 2 ช่อง กำหนดฟังก์ชันได้
• ประเภทสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal และ IO-Link
• Electrical Design: PNP/NPN
• Switching Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 150 mA ต่อเอาต์พุต
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Analog Current Output: 4-20 mA แบบปรับช่วงได้
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Pulse Output: สำหรับส่งข้อมูลปริมาณการใช้ก๊าซสะสม
• Counter Reset Input: รองรับ
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• การสื่อสาร: IO-Link 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• IO-Link Master Port Type: Class A
• IO-Link Minimum Process Cycle Time: 7.2 ms
• ความแม่นยำในการวัดการไหล: ±(6% MW + 0.6% MEW) ที่อุณหภูมิก๊าซ 73 °F
• Repeatability สำหรับการวัดการไหล: ±(0.4% MW + 0.1% MEW)
• Temperature Coefficient สำหรับการวัดการไหล: ±0.07% MW/K
• Response Time สำหรับการไหล: <0.1 s เมื่อ dAP = 0
• ช่วงปรับ Damping: 0-5 s
• Pressure Response Time: 0.05 s
• Temperature Dynamic Response: T09 = 0.5 s

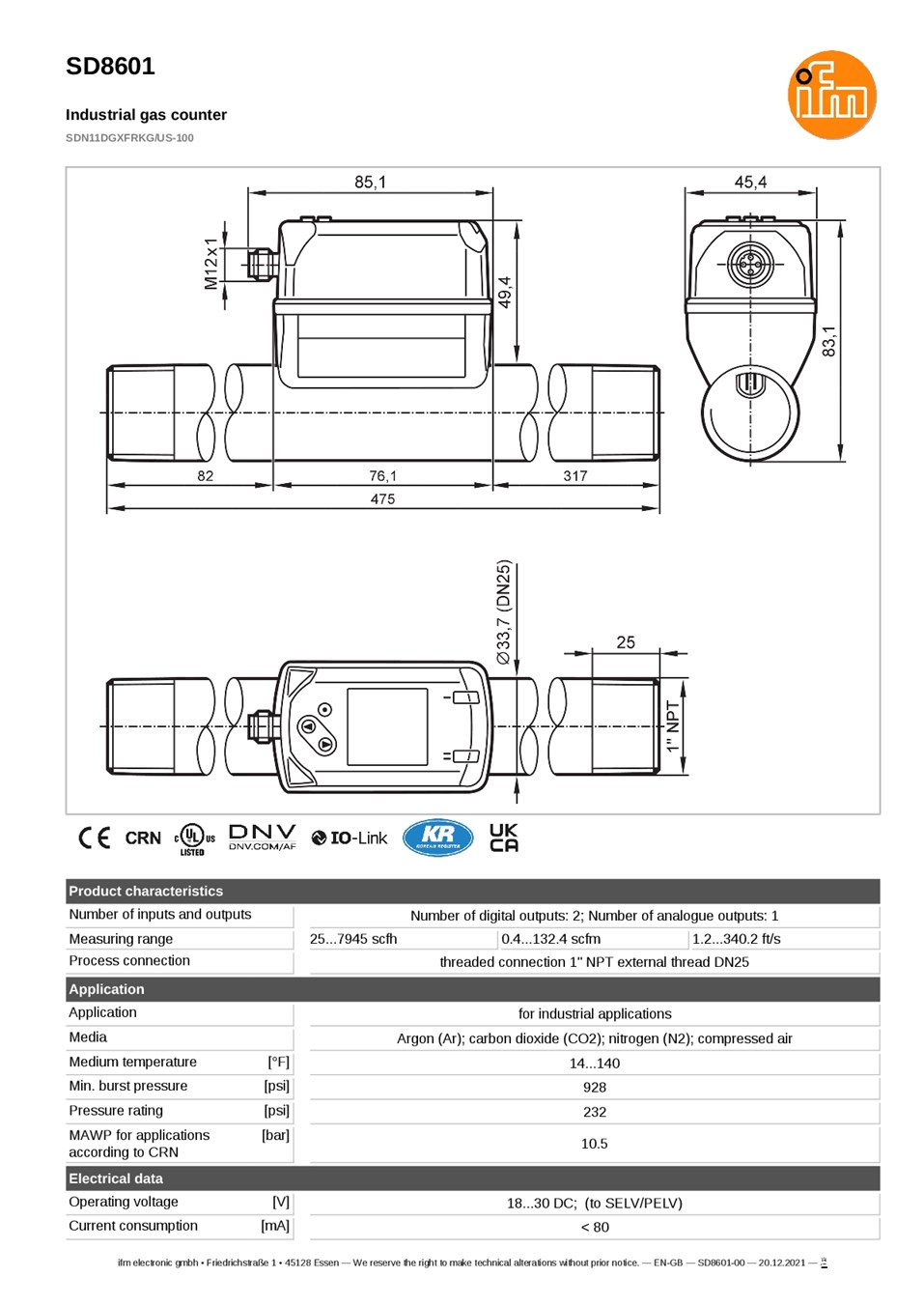

• ข้อต่อกระบวนการ: 1 Inch NPT External Thread, DN25
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• หน้าจอแสดงผล: Color Display ขนาด 1.44 นิ้ว
• ความละเอียดหน้าจอ: 128 x 128 Pixels
• ไฟแสดงสถานะ: 2 x Yellow LED
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +85 °C
• ความชื้นสัมพัทธ์สูงสุด: 90%
• ระดับการป้องกัน: IP65 / IP67
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 475 x 45.4 x 83.1 mm
• วัสดุตัวเรือน: PBT+PC-GF30, PPS GF40, Stainless Steel 304, Stainless Steel 303, Galvanised Steel, Brass และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 304, Stainless Steel 303, FKM, Glass-passivated Ceramics, PPS GF40, Aluminium Oxide และ Acrylate
• น้ำหนัก: ประมาณ 1,608.8 กรัม
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• MTTF: 183 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจวัดอัตราการไหลของก๊าซไนโตรเจนในระบบจ่ายก๊าซอุตสาหกรรม
• ตรวจวัดปริมาณการใช้ก๊าซอาร์กอนในกระบวนการผลิตและงานเชื่อม
• ตรวจวัดอัตราการไหลของก๊าซคาร์บอนไดออกไซด์ในระบบที่เหมาะสม
• ตรวจวัดอัตราการไหลของลมอัดในระบบโรงงานอุตสาหกรรม
• ติดตามปริมาณการใช้ก๊าซสะสมของเครื่องจักรและสายการผลิต
• ตรวจสอบความดันและอุณหภูมิของก๊าซภายในระบบ
• ตรวจสอบการใช้ก๊าซผิดปกติเพื่อสนับสนุนการวิเคราะห์การรั่วไหล
• ส่งข้อมูลอัตราการไหล ความดัน และอุณหภูมิไปยัง PLC ผ่าน Analog Output หรือ IO-Link
• ใช้ Pulse Output เพื่อนับปริมาณการใช้ก๊าซสะสม
• เชื่อมต่อระบบ Monitoring สำหรับบันทึกและวิเคราะห์ข้อมูลการใช้ก๊าซ
• สนับสนุนการบริหารต้นทุนก๊าซอุตสาหกรรมและงานบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SD8601 เป็น Industrial Gas Meter ที่รองรับ Argon, Carbon Dioxide, Nitrogen และ Compressed Air ไม่ใช่เครื่องวัดการไหลของของเหลว
• ช่วงการวัดของ SD8601 คือ 25-7,945 scfh หรือ 0.4-132.4 scfm ซึ่งเป็นช่วงการวัด ไม่ใช่ช่วงตั้งค่าจุดสวิตช์
• ข้อต่อกระบวนการเป็นเกลียวนอก 1 นิ้ว NPT ขนาด DN25 ไม่ใช่เกลียว R 1
• ค่าการวัดปริมาตรอ้างอิงสภาวะมาตรฐานที่ความดัน 1013.25 mbar อุณหภูมิ 15 °C และความชื้นสัมพัทธ์ 0%
• รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output และ IO-Link โดยต้องกำหนดฟังก์ชันของแต่ละเอาต์พุตตามรูปแบบที่ผู้ผลิตรองรับ
• ไม่สามารถใช้งานทุกฟังก์ชันเอาต์พุตพร้อมกันในช่องเดียวได้
• ความแม่นยำในการวัดการไหล ±(6% MW + 0.6% MEW) อ้างอิงอุณหภูมิก๊าซ 73 °F
• MW หมายถึงค่าที่วัดได้ และ MEW หมายถึงค่าสุดท้ายของช่วงการวัด
• พิกัดแรงดันระบบสูงสุดคือ 232 psi ส่วนค่า MAWP 10.5 bar เป็นข้อกำหนดเฉพาะสำหรับการใช้งานตาม CRN
• ควรตรวจสอบความเข้ากันได้ของก๊าซกับวัสดุส่วนสัมผัสก่อนใช้งาน
• การใช้กับก๊าซชนิดอื่นนอกเหนือจากที่ผู้ผลิตระบุ ต้องตรวจสอบความเหมาะสมก่อนติดตั้ง
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลและข้อกำหนดระยะท่อตรงในคู่มือผู้ผลิต
• การวิเคราะห์การรั่วไหลต้องใช้ข้อมูลปริมาณการใช้ก๊าซร่วมกับสภาวะการทำงานของระบบ ไม่สามารถระบุตำแหน่งรั่วได้โดยตรง
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
