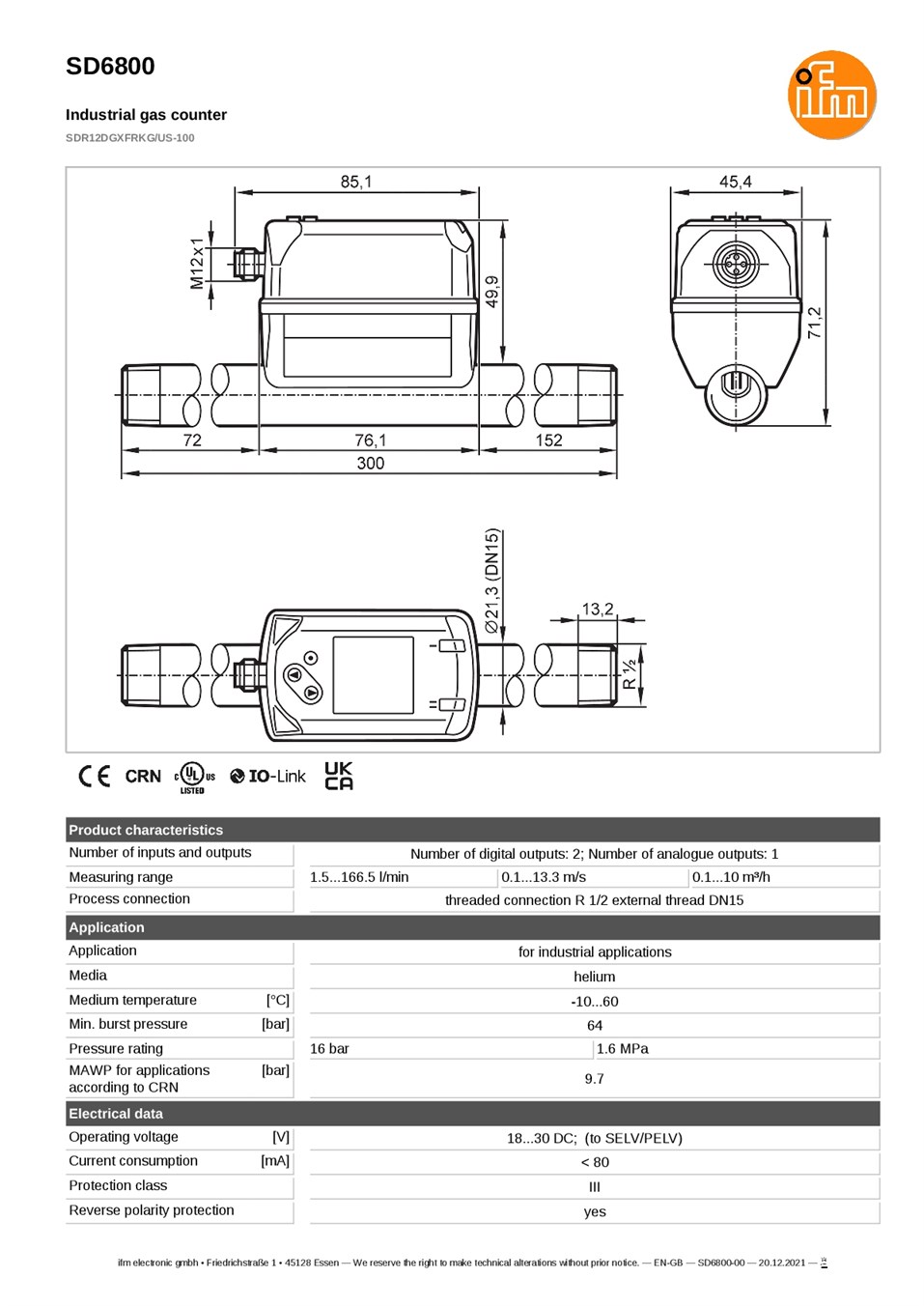

SD6800 \ Flow sensor \ Range 166.5 l/min \ PNP/NPN NO/NC \ 4...20 \ R 1/2 external thread

รายละเอียด SD6800 Industrial Gas Meter เครื่องวัดอัตราการไหลและปริมาณการใช้ก๊าซฮีเลียม ifm

ifm SD6800 (SDR12DGXFRKG/US-100) เป็นเครื่องวัดอัตราการไหลและปริมาณการใช้ก๊าซอุตสาหกรรม (Industrial Gas Meter) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจวัดก๊าซฮีเลียม (Helium: He) โดยเฉพาะ สามารถตรวจวัดอัตราการไหล ปริมาณการใช้ก๊าซสะสม ความดัน และอุณหภูมิของก๊าซได้ภายในอุปกรณ์เดียว เหมาะสำหรับระบบจ่ายก๊าซและกระบวนการผลิตที่ต้องการติดตามการใช้ก๊าซฮีเลียม

SD6800 รองรับช่วงการวัดอัตราการไหล 1.5-166.5 ลิตร/นาที หรือ 0.1-10 ลูกบาศก์เมตร/ชั่วโมง และช่วงความเร็วการไหล 0.1-13.3 เมตร/วินาที สามารถตรวจวัดความดันในช่วง -1 ถึง 16 bar และอุณหภูมิของก๊าซตั้งแต่ -10 ถึง +60 °C รองรับแรงดันระบบสูงสุด 16 bar

อุปกรณ์มาพร้อมหน้าจอสีขนาด 1.44 นิ้ว สามารถแสดงค่าการวัดและแยกช่วงค่าที่กำหนดด้วยสีแดงและสีเขียว รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output และการสื่อสาร IO-Link 1.1 สำหรับเชื่อมต่อกับ PLC หรือระบบควบคุมอัตโนมัติ ช่วยติดตามปริมาณการใช้ก๊าซและสนับสนุนการบริหารจัดการต้นทุนภายในโรงงาน

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลของก๊าซอุตสาหกรรมสำหรับก๊าซฮีเลียม (Helium: He)
• ตรวจวัดอัตราการไหลในช่วง 1.5-166.5 l/min
• ช่วงการวัดเทียบเท่า 0.1-10 m³/h
• ตรวจวัดความเร็วการไหลในช่วง 0.1-13.3 m/s
• มีฟังก์ชัน Totalizer สำหรับตรวจสอบปริมาณการใช้ก๊าซสะสม
• ตรวจวัดความดันของระบบในช่วง -1 ถึง 16 bar
• ตรวจวัดอุณหภูมิของก๊าซในช่วง -10 ถึง +60 °C
• รวมการตรวจวัดอัตราการไหล ปริมาณสะสม ความดัน และอุณหภูมิไว้ในอุปกรณ์เดียว
• มีความแม่นยำในการวัดการไหล ±(6% MW + 0.6% MEW) ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด
• มีค่า Repeatability ของการวัดการไหล 0.8% MW + 0.2% MEW
• รองรับแรงดันระบบสูงสุด 16 bar
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• รองรับการแสดงผลสีแดงและสีเขียวสำหรับแยกสถานะค่าการวัด
• สามารถหมุนทิศทางหน้าจอหรือปิดการแสดงผลได้
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่าได้
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA แบบปรับช่วงได้
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาณการใช้ก๊าซสะสม
• รองรับการสื่อสาร IO-Link 1.1 เพื่ออ่านข้อมูลและตั้งค่าพารามิเตอร์
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับกำหนดเงื่อนไขการสวิตช์
• มีฟังก์ชัน Low Flow Cut-off สำหรับกำหนดค่าการไหลขั้นต่ำ
• เวลาตอบสนองการวัดการไหลน้อยกว่า 0.1 วินาที เมื่อไม่ได้ตั้งค่า Damping
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ข้อต่อกระบวนการแบบเกลียวนอก R 1/2 ขนาด DN15
• ระดับการป้องกัน IP65 และ IP67

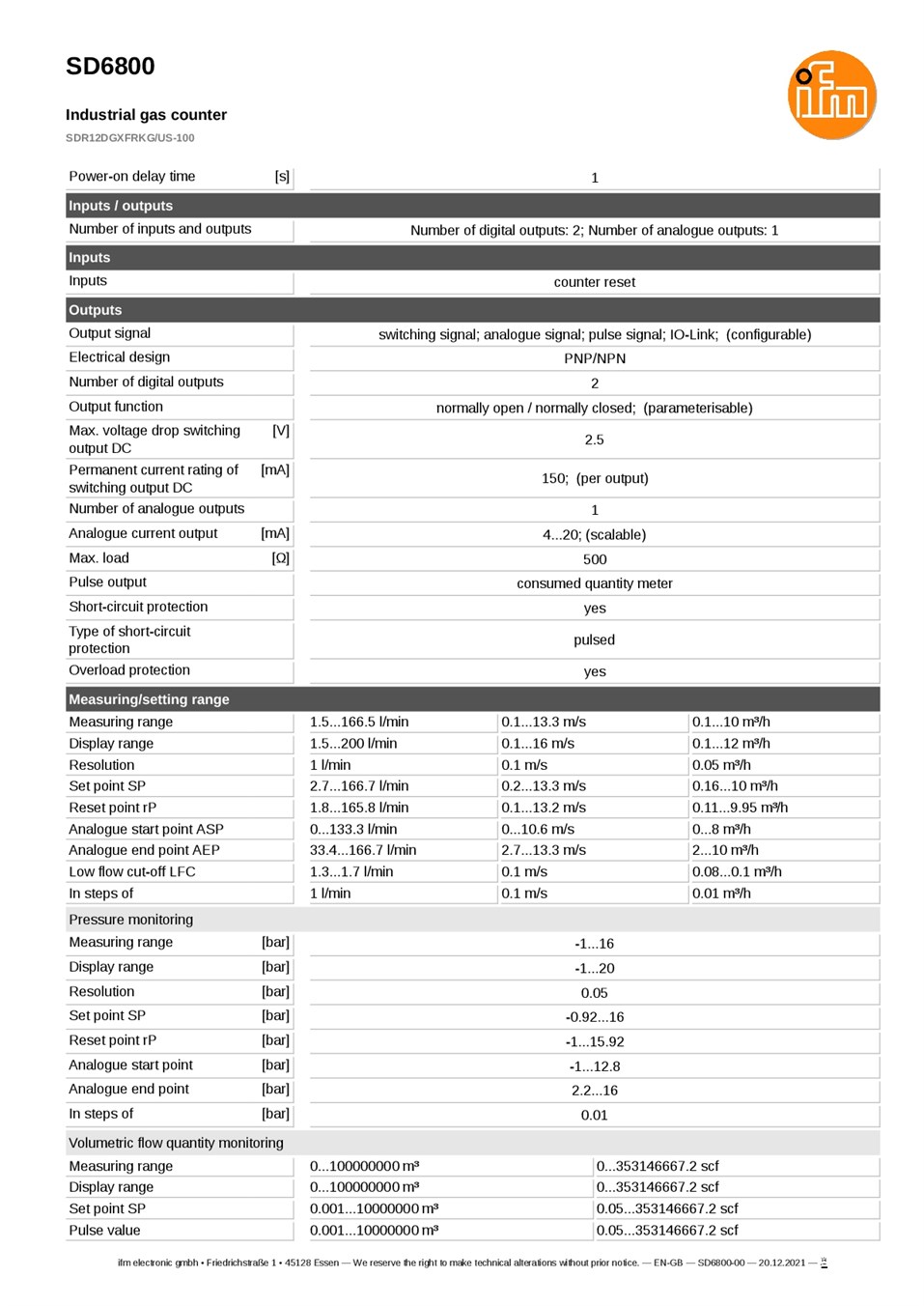

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SD6800
• รหัสผลิตภัณฑ์: SDR12DGXFRKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Industrial Gas Meter / Industrial Gas Counter
• การใช้งาน: ตรวจวัดอัตราการไหลและปริมาณการใช้ก๊าซฮีเลียม
• ตัวกลางที่รองรับ: Helium (He)
• ช่วงการวัดอัตราการไหล: 1.5-166.5 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.1-10 m³/h
• ช่วงการวัดความเร็วการไหล: 0.1-13.3 m/s
• ช่วงแสดงผลอัตราการไหล: 1.5-200 l/min
• ช่วงแสดงผลอัตราการไหล (m³/h): 0.1-12 m³/h
• ช่วงแสดงผลความเร็วการไหล: 0.1-16 m/s
• ความละเอียดการแสดงอัตราการไหล: 1 l/min หรือ 0.05 m³/h
• ความละเอียดการแสดงความเร็วการไหล: 0.1 m/s
• ช่วงตั้งค่า Switching Point (SP) สำหรับการไหล: 2.7-166.7 l/min
• ช่วงตั้งค่า Reset Point (rP) สำหรับการไหล: 1.8-165.8 l/min
• ช่วงตั้งค่า Analog Start Point (ASP) สำหรับการไหล: 0-133.3 l/min
• ช่วงตั้งค่า Analog End Point (AEP) สำหรับการไหล: 33.4-166.7 l/min
• ช่วงตั้งค่า Low Flow Cut-off: 1.3-1.7 l/min
• ช่วงการวัดความดัน: -1 ถึง 16 bar
• ช่วงแสดงผลความดัน: -1 ถึง 20 bar
• ความละเอียดการแสดงความดัน: 0.05 bar
• ช่วงตั้งค่า Switching Point สำหรับความดัน: -0.92 ถึง 16 bar
• ช่วงตั้งค่า Reset Point สำหรับความดัน: -1 ถึง 15.92 bar
• ช่วงตั้งค่า Analog Start Point สำหรับความดัน: -1 ถึง 12.8 bar
• ช่วงตั้งค่า Analog End Point สำหรับความดัน: 2.2 ถึง 16 bar
• ช่วงการวัดอุณหภูมิ: -10 ถึง +60 °C
• ช่วงแสดงผลอุณหภูมิ: -24 ถึง +74 °C
• ความละเอียดการแสดงอุณหภูมิ: 0.2 °C
• ความแม่นยำในการวัดอุณหภูมิ: ±0.5 K ภายใต้เงื่อนไขการไหลที่ผู้ผลิตกำหนด
• ช่วงตั้งค่า Switching Point สำหรับอุณหภูมิ: -9.7 ถึง +60 °C
• ช่วงตั้งค่า Reset Point สำหรับอุณหภูมิ: -10 ถึง +59.7 °C
• ช่วงการวัดปริมาณสะสม: 0-100,000,000 m³
• ฟังก์ชัน Totalizer: รองรับการวัดปริมาณการใช้ก๊าซสะสม
• แรงดันระบบสูงสุด: 16 bar (1.6 MPa)
• Minimum Burst Pressure: 64 bar
• MAWP สำหรับการใช้งานตาม CRN: 9.7 bar
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
• Protection Class: III
• Power-on Delay Time: 1 s
• จำนวน Digital Outputs สูงสุด: 2
• จำนวน Analog Outputs สูงสุด: 1
• จำนวนช่องเอาต์พุตทางกายภาพ: 2 ช่อง กำหนดฟังก์ชันได้
• ประเภทสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal และ IO-Link
• Electrical Design: PNP/NPN
• Switching Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 150 mA ต่อเอาต์พุต
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Analog Current Output: 4-20 mA แบบปรับช่วงได้
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Pulse Output: สำหรับการส่งข้อมูลปริมาณการใช้ก๊าซสะสม
• Counter Reset Input: รองรับ
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• การสื่อสาร: IO-Link 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• IO-Link Master Port Type: Class A
• IO-Link Minimum Process Cycle Time: 7.2 ms
• ความแม่นยำในการวัดการไหล: ±(6% MW + 0.6% MEW) ที่อุณหภูมิก๊าซ 23 °C
• Repeatability สำหรับการวัดการไหล: 0.8% MW + 0.2% MEW
• Temperature Coefficient สำหรับการวัดการไหล: ±0.07% MW/K
• Response Time สำหรับการไหล: <0.1 s เมื่อ dAP = 0
• ช่วงปรับ Damping: 0-5 s
• Pressure Response Time: 0.05 s
• Temperature Dynamic Response: T09 = 0.5 s
• ข้อต่อกระบวนการ: R 1/2 External Thread, DN15
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• หน้าจอแสดงผล: Color Display ขนาด 1.44 นิ้ว
• ความละเอียดหน้าจอ: 128 x 128 Pixels
• ไฟแสดงสถานะ: 2 x Yellow LED
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +85 °C
• ความชื้นสัมพัทธ์สูงสุด: 90%
• ระดับการป้องกัน: IP65 / IP67
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 300 x 45.4 x 71.2 mm
• วัสดุตัวเรือน: PBT+PC-GF30, PPS GF40, Stainless Steel 304, Stainless Steel 303, Galvanised Steel, Brass และ FKM
• วัสดุส่วนสัมผัสก๊าซ: Stainless Steel 304, Stainless Steel 303, FKM, Glass-passivated Ceramics, PPS GF40, Aluminium Oxide และ Acrylate
• น้ำหนัก: ประมาณ 715.7 กรัม
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• MTTF: 180 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจวัดอัตราการไหลของก๊าซฮีเลียมในระบบท่ออุตสาหกรรม
• ติดตามปริมาณการใช้ก๊าซฮีเลียมสะสมของเครื่องจักรและสายการผลิต
• ตรวจสอบความดันและอุณหภูมิของก๊าซฮีเลียมภายในระบบ
• ตรวจสอบการจ่ายก๊าซฮีเลียมในกระบวนการผลิต
• สนับสนุนการวิเคราะห์ปริมาณการใช้ก๊าซผิดปกติเพื่อตรวจสอบความเป็นไปได้ของการรั่วไหล
• ตรวจสอบปริมาณการใช้ก๊าซแต่ละจุดเพื่อสนับสนุนการบริหารต้นทุน
• ส่งข้อมูลอัตราการไหล ความดัน และอุณหภูมิไปยัง PLC ผ่าน Analog Output หรือ IO-Link
• ใช้ Pulse Output เพื่อนับปริมาณการใช้ก๊าซฮีเลียมสะสม
• เชื่อมต่อกับระบบ Monitoring สำหรับแสดงผลและบันทึกแนวโน้มการใช้ก๊าซ
• สนับสนุนระบบบริหารจัดการทรัพยากรและงานบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SD6800 เป็น Industrial Gas Meter สำหรับตรวจวัดก๊าซฮีเลียม (Helium: He) ไม่ใช่เครื่องวัดการไหลของลมอัดทั่วไป
• ช่วงการวัดของ SD6800 คือ 1.5-166.5 l/min หรือ 0.1-10 m³/h ซึ่งเป็นช่วงการวัด ไม่ใช่ช่วงตั้งค่าจุดสวิตช์
• การใช้งานกับก๊าซชนิดอื่นต้องตรวจสอบและได้รับการยืนยันความเหมาะสมจากผู้ผลิตก่อน
• ข้อต่อกระบวนการเป็นเกลียวนอก R 1/2 ขนาด DN15 ไม่ใช่เกลียว NPT 1/2
• ค่าการวัดปริมาตรอ้างอิงสภาวะมาตรฐานที่ความดัน 1013.25 mbar อุณหภูมิ 15 °C และความชื้นสัมพัทธ์ 0%
• OUT1 และ OUT2 รองรับการกำหนดฟังก์ชันเอาต์พุตตามรูปแบบที่ผู้ผลิตกำหนด โดยไม่สามารถใช้ทุกฟังก์ชันพร้อมกันในช่องเดียวได้
• รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output และ IO-Link
• ความแม่นยำในการวัดการไหล ±(6% MW + 0.6% MEW) อ้างอิงอุณหภูมิก๊าซ 23 °C
• MW หมายถึงค่าที่วัดได้ และ MEW หมายถึงค่าสุดท้ายของช่วงการวัด
• แรงดันระบบสูงสุดคือ 16 bar ส่วน MAWP 9.7 bar เป็นข้อกำหนดเฉพาะสำหรับการใช้งานตาม CRN
• ควรตรวจสอบความเข้ากันได้ของก๊าซกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดระยะท่อตรงในคู่มือผู้ผลิต
• การตรวจสอบการรั่วไหลต้องวิเคราะห์ข้อมูลการใช้ก๊าซร่วมกับสภาวะการทำงานของระบบ ไม่สามารถระบุตำแหน่งรั่วได้โดยตรง
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
