SD6501 \ Flow sensor \ Range 2648 scfh \ PNP/NPN NO/NC \ 4...20 \ 1/2" NPT external thread

รายละเอียด SD6501 Compressed Air Meter เครื่องวัดอัตราการไหลและปริมาณการใช้ลมอัด ifm

ifm SD6501 (SDN12DGXFRKG/US-100) เป็นเครื่องวัดอัตราการไหลของลมอัด (Compressed Air Meter) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจวัดและติดตามปริมาณการใช้ลมอัดในระบบอุตสาหกรรม โดยสามารถตรวจวัดอัตราการไหล ปริมาณการใช้ลมอัดสะสม ความดัน และอุณหภูมิของลมอัดได้ภายในอุปกรณ์เดียว

SD6501 รองรับช่วงการวัดอัตราการไหล 8-2,648 scfh หรือ 0.15-44.15 scfm และช่วงความเร็วการไหล 1-327.4 ft/s สามารถตรวจวัดความดันในช่วง -15 ถึง 232 psi และอุณหภูมิของลมอัดตั้งแต่ -10 ถึง +60 °C โดยรองรับแรงดันระบบสูงสุด 232 psi หรือประมาณ 16 bar

อุปกรณ์มาพร้อมหน้าจอสีขนาด 1.44 นิ้ว สามารถแสดงค่าการวัดและสถานะการทำงาน รองรับสัญญาณ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output และการสื่อสาร IO-Link 1.1 เหมาะสำหรับการเชื่อมต่อกับ PLC และระบบบริหารจัดการพลังงานเพื่อตรวจสอบประสิทธิภาพของระบบลมอัดภายในโรงงาน

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลของลมอัดสำหรับระบบอุตสาหกรรม
• ตรวจวัดอัตราการไหลในช่วง 8-2,648 scfh
• ช่วงการวัดเทียบเท่า 0.15-44.15 scfm
• ตรวจวัดความเร็วการไหลในช่วง 1-327.4 ft/s
• ตรวจวัดปริมาณการใช้ลมอัดสะสมด้วยฟังก์ชัน Totalizer
• ตรวจวัดความดันของลมอัดในช่วง -15 ถึง 232 psi
• ตรวจวัดอุณหภูมิของลมอัดในช่วง -10 ถึง +60 °C
• รวมการตรวจวัดอัตราการไหล ปริมาณสะสม ความดัน และอุณหภูมิไว้ในอุปกรณ์เดียว
• รองรับแรงดันระบบสูงสุด 232 psi หรือประมาณ 16 bar
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• หน้าจอแสดงผลสามารถหมุนทิศทางหรือปิดการแสดงผลได้
• รองรับ Switching Output แบบ PNP/NPN
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA แบบปรับช่วงได้
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาณการใช้ลมอัดสะสม
• รองรับการสื่อสาร IO-Link 1.1 สำหรับอ่านค่ากระบวนการและตั้งค่าพารามิเตอร์
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับกำหนดเงื่อนไขการสวิตช์
• มีฟังก์ชัน Low Flow Cut-off สำหรับกำหนดค่าการไหลขั้นต่ำ
• มีเวลาตอบสนองการวัดการไหลน้อยกว่า 0.1 วินาที เมื่อไม่ได้ตั้งค่า Damping
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ข้อต่อกระบวนการแบบเกลียวนอก 1/2 นิ้ว NPT ขนาด DN15
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SD6501
• รหัสผลิตภัณฑ์: SDN12DGXFRKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Compressed Air Meter
• การใช้งาน: ตรวจวัดอัตราการไหลและปริมาณการใช้ลมอัด
• ตัวกลางที่รองรับ: Compressed Air

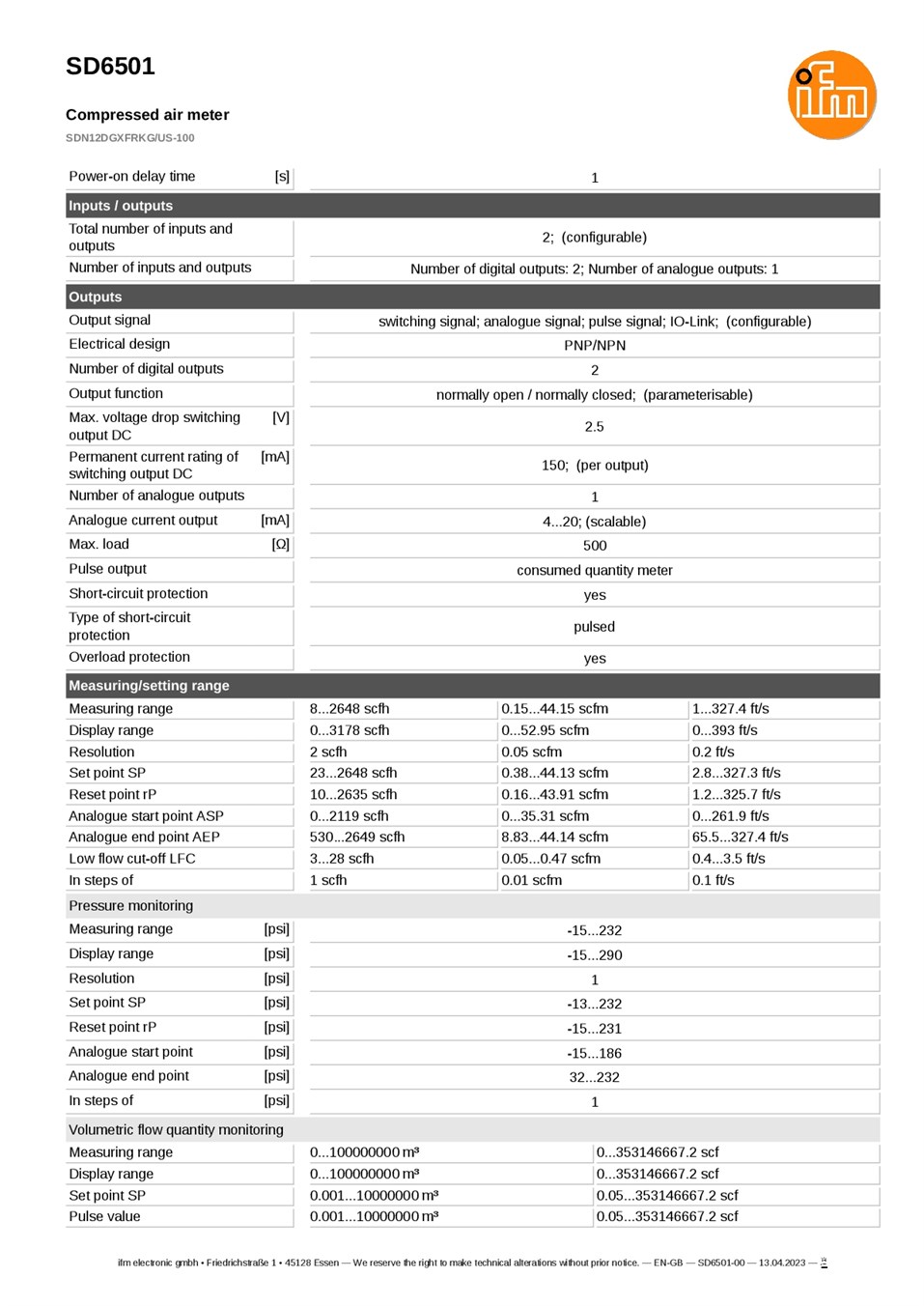

• ช่วงการวัดอัตราการไหล: 8-2,648 scfh
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.15-44.15 scfm
• ช่วงการวัดความเร็วการไหล: 1-327.4 ft/s
• ช่วงแสดงผลอัตราการไหล: 0-3,178 scfh
• ช่วงแสดงผลอัตราการไหล (scfm): 0-52.95 scfm
• ช่วงแสดงผลความเร็วการไหล: 0-393 ft/s
• ความละเอียดการแสดงอัตราการไหล: 2 scfh หรือ 0.05 scfm
• ความละเอียดการแสดงความเร็วการไหล: 0.2 ft/s
• ช่วงตั้งค่า Switching Point (SP) สำหรับการไหล: 23-2,648 scfh
• ช่วงตั้งค่า Reset Point (rP) สำหรับการไหล: 10-2,635 scfh
• ช่วงตั้งค่า Analog Start Point (ASP) สำหรับการไหล: 0-2,119 scfh
• ช่วงตั้งค่า Analog End Point (AEP) สำหรับการไหล: 530-2,649 scfh
• ช่วงตั้งค่า Low Flow Cut-off: 3-28 scfh
• ช่วงการวัดความดัน: -15 ถึง 232 psi
• ช่วงแสดงผลความดัน: -15 ถึง 290 psi
• ความละเอียดการแสดงความดัน: 1 psi
• ช่วงตั้งค่า Switching Point สำหรับความดัน: -13 ถึง 232 psi
• ช่วงตั้งค่า Reset Point สำหรับความดัน: -15 ถึง 231 psi
• ช่วงตั้งค่า Analog Start Point สำหรับความดัน: -15 ถึง 186 psi
• ช่วงตั้งค่า Analog End Point สำหรับความดัน: 32 ถึง 232 psi
• ช่วงการวัดอุณหภูมิ: -10 ถึง +60 °C
• ช่วงแสดงผลอุณหภูมิ: -24 ถึง +74 °C
• ความละเอียดการแสดงอุณหภูมิ: 0.2 °C
• ความแม่นยำในการวัดอุณหภูมิ: ±0.5 K ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด
• ช่วงการวัดปริมาณสะสม: 0-100,000,000 m³
• ฟังก์ชัน Totalizer: รองรับการแสดงและส่งสัญญาณปริมาณการใช้ลมอัดสะสม
• แรงดันระบบสูงสุด: 232 psi หรือประมาณ 16 bar
• Minimum Burst Pressure: 928 psi
• MAWP สำหรับการใช้งานตาม CRN: 9.7 bar
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
• Protection Class: III
• Power-on Delay Time: 1 s
• จำนวนช่องเอาต์พุตทางกายภาพ: 2 ช่อง กำหนดฟังก์ชันได้
• จำนวน Digital Outputs สูงสุด: 2
• จำนวน Analog Outputs สูงสุด: 1
• ประเภทสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal และ IO-Link
• Electrical Design: PNP/NPN
• Switching Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 150 mA ต่อเอาต์พุต
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Analog Current Output: 4-20 mA แบบปรับช่วงได้
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Pulse Output: สำหรับการส่งข้อมูลปริมาณการใช้ลมอัดสะสม
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• การสื่อสาร: IO-Link 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• IO-Link Master Port Type: Class A
• IO-Link Minimum Process Cycle Time: 7.2 ms
• ความแม่นยำในการวัดการไหล: ±(2% MW + 0.5% MEW) สำหรับลมคุณภาพ Class 141
• ความแม่นยำในการวัดการไหลสำหรับลมคุณภาพ Class 344: ±(6% MW + 0.6% MEW)
• เงื่อนไขความแม่นยำ: คุณภาพลมตาม ISO 8573-1:2010 และอุณหภูมิลมอัด 23 °C
• Repeatability: ±(0.4% MW + 0.1% MEW)
• Response Time สำหรับการไหล: <0.1 s เมื่อ dAP = 0
• ช่วงปรับ Damping: 0-5 s
• Pressure Response Time: 0.05 s
• Temperature Dynamic Response: T09 = 0.5 s

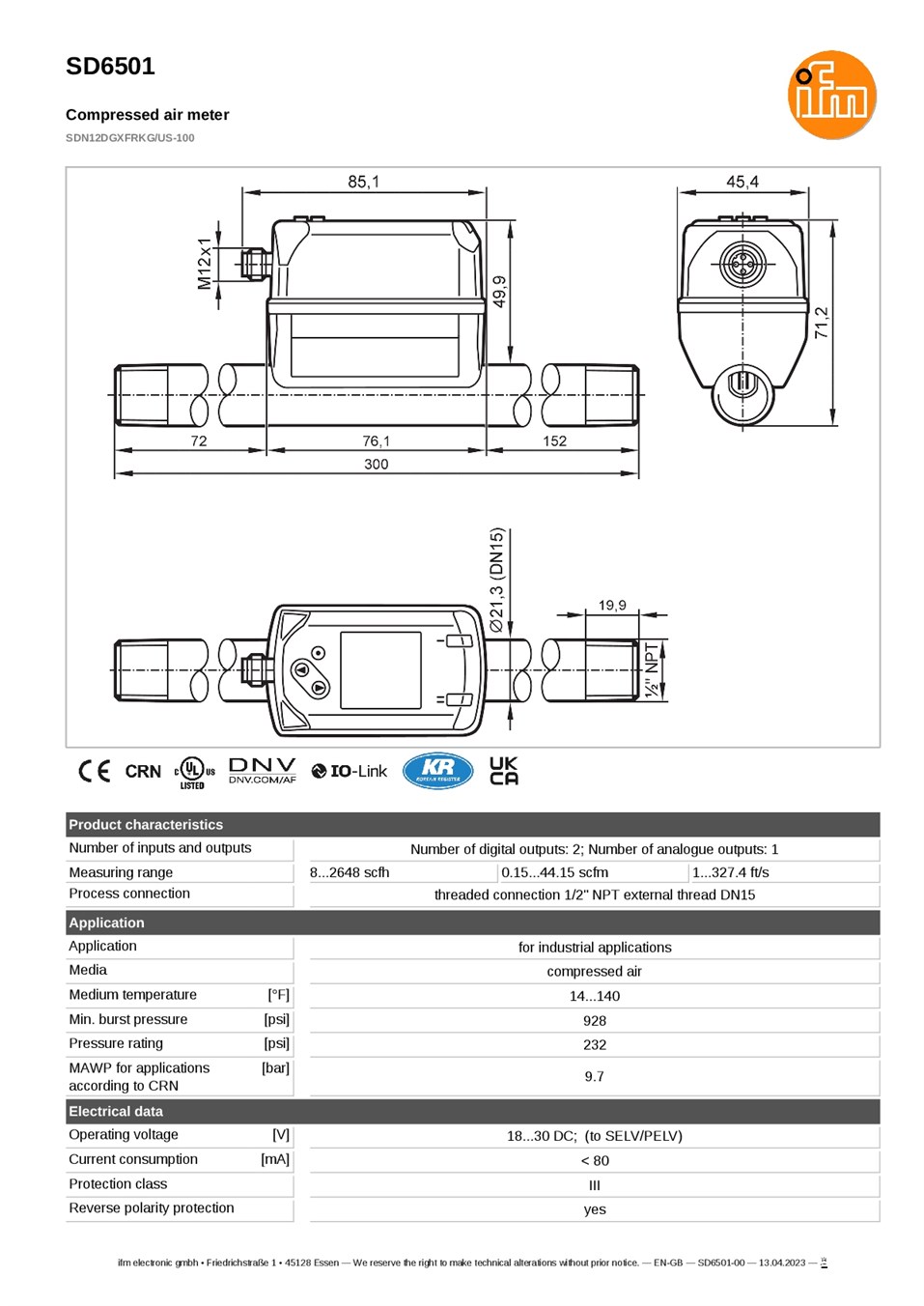

• ข้อต่อกระบวนการ: 1/2 Inch NPT External Thread, DN15
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• หน้าจอแสดงผล: Color Display ขนาด 1.44 นิ้ว
• ความละเอียดหน้าจอ: 128 x 128 Pixels
• ไฟแสดงสถานะ: 2 x Yellow LED
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +85 °C
• ความชื้นสัมพัทธ์สูงสุด: 90%
• ระดับการป้องกัน: IP65 / IP67
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 300 x 45.4 x 71.2 mm
• วัสดุตัวเรือน: PBT+PC-GF30, PPS GF40, Stainless Steel 304, Stainless Steel 303, Galvanised Steel, Brass และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 304, Stainless Steel 303, FKM, Glass-passivated Ceramics, PPS GF40, Aluminium Oxide และ Acrylate
• น้ำหนัก: ประมาณ 731 กรัม
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• MTTF: 183 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจวัดอัตราการไหลของลมอัดในระบบท่อจ่ายลมภายในโรงงานอุตสาหกรรม
• ติดตามปริมาณการใช้ลมอัดสะสมของเครื่องจักรและสายการผลิต
• ตรวจสอบความดันและอุณหภูมิของลมอัดภายในระบบ
• ติดตามประสิทธิภาพการใช้ลมอัดเพื่อสนับสนุนการบริหารจัดการพลังงาน
• ตรวจสอบความผิดปกติของการใช้ลมอัดเพื่อช่วยวิเคราะห์ความเป็นไปได้ของการรั่วไหล
• ตรวจสอบการใช้ลมอัดของเครื่องจักรแต่ละจุดเพื่อใช้ในการบริหารต้นทุน
• ส่งข้อมูลอัตราการไหล ความดัน และอุณหภูมิไปยัง PLC ผ่าน Analog Output หรือ IO-Link
• ใช้ Pulse Output เพื่อนับปริมาณการใช้ลมอัดสะสม
• เชื่อมต่อกับระบบ Monitoring เพื่อบันทึกและวิเคราะห์ข้อมูลการใช้ลมอัด
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและระบบบริหารจัดการพลังงานภายในโรงงาน

ข้อควรทราบ

• SD6501 เป็น Compressed Air Meter สำหรับตรวจวัดลมอัด ไม่ใช่เครื่องวัดการไหลของน้ำหรือน้ำมัน
• ช่วงการวัดของ SD6501 คือ 8-2,648 scfh หรือ 0.15-44.15 scfm โดยเป็นช่วงการวัด ไม่ใช่ช่วงการตั้งค่าจุดสวิตช์
• รุ่นนี้สามารถตรวจวัดอัตราการไหล ปริมาณสะสม ความดัน และอุณหภูมิได้ภายในอุปกรณ์เดียว
• ข้อต่อกระบวนการเป็นเกลียวนอก 1/2 นิ้ว NPT ขนาด DN15 ไม่ใช่เกลียวในหรือเกลียว G 1/2
• ค่า scfh และ scfm เป็นหน่วยอัตราการไหลเชิงปริมาตรภายใต้สภาวะมาตรฐาน
• ข้อมูลการวัดอัตราการไหลอ้างอิง Standard Volume Flow ตามมาตรฐาน DIN ISO 2533
• OUT1 รองรับ Switching Output, Pulse Output, Preset Counter และ IO-Link ตามการตั้งค่า
• OUT2 รองรับ Switching Output, Analog Output, Pulse Output, Preset Counter และ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชันเอาต์พุตหลายประเภทไม่สามารถใช้งานพร้อมกันทั้งหมดในช่องเอาต์พุตเดียวได้
• ความแม่นยำในการวัดขึ้นอยู่กับคุณภาพลมอัดตามมาตรฐาน ISO 8573-1:2010 และเงื่อนไขการใช้งาน
• พิกัดแรงดันระบบสูงสุด 232 psi แตกต่างจากค่า MAWP 9.7 bar ซึ่งเป็นข้อกำหนดเฉพาะสำหรับการใช้งานภายใต้ CRN
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดระยะท่อตรงในคู่มือของผู้ผลิต
• การวิเคราะห์การรั่วไหลจำเป็นต้องพิจารณาข้อมูลการใช้ลมอัดร่วมกับสภาวะการทำงานของระบบ ไม่สามารถระบุตำแหน่งรั่วได้โดยตรง
• ควรตรวจสอบความเข้ากันได้ของระบบท่อ ข้อต่อ และอุปกรณ์ประกอบกับแรงดันใช้งานจริง
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
