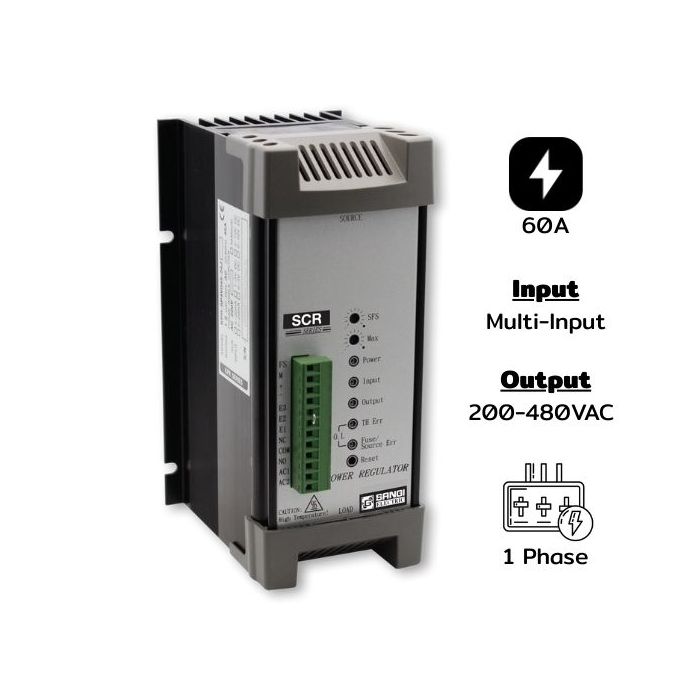

SCR-1ASP060 Single Phases 200-480VAC, กระแส 60A,Multi-input,Phases angle

รายละเอียด SCR-1ASP060 Single Phases 200-480VAC, กระแส 60A,Multi-input,Phases angle

SCR-1ASP060 Single Phases 200-480VAC, กระแส 60A,Multi-input,Phases angle SCR Single Phase – เครื่องปรับแรงดันไฟฟ้าเฟสเดียวแบบใช้ SCR SCMA เป็นตัวแทนจำหน่าย Brands SANGI

คำอธิบายทั่วไป

SCR (Silicon Controlled Rectifier) คืออุปกรณ์สารกึ่งตัวนำที่ใช้ควบคุมการจ่ายพลังงานไฟฟ้า โดยเฉพาะในระบบ AC (กระแสสลับ) โดยการควบคุม “มุมเฟส” (Phase Angle Control) ทำให้สามารถปรับแรงดันไฟฟ้าที่จ่ายไปยังโหลดได้

หลักการทำงาน (Working Principle)

SCR จะควบคุมการนำกระแสตาม “มุมเฟส” ของสัญญาณไฟฟ้า AC ซึ่งหมายถึงการกำหนดเวลาที่SCR จะเริ่มนำกระแสในแต่ละครึ่งรอบของไซน์เวฟ (Sine Wave)

• เมื่อมุมเฟสเล็ก ➜ SCR เริ่มนำกระแสเร็ว ➜ โหลดได้แรงดันมาก
• เมื่อมุมเฟสใหญ่ ➜ SCR เริ่มนำกระแสช้า ➜ โหลดได้แรงดันน้อย

ระบบนี้เรียกว่า Phase Angle Control ซึ่งให้การปรับแรงดันที่ ต่อเนื่องและนุ่มนวล (Smooth Voltage Control)

คุณสมบัติเด่น (Key Features)

• แรงดันไฟฟ้า รองรับ 200 – 480 VAC
• เฟสไฟฟ้า 1 เฟส (Single Phase)
• Multi-input รับสัญญาณอินพุทหลายแบบ เช่น 4-20mA, 0-10V, Potentiometer
• Phase Angle Control ปรับระดับแรงดันไฟอย่างแม่นยำ
• ควบคุมได้ต่อเนื่อง Soft Start / Soft Stop
• ป้องกันโหลด มีระบบป้องกัน Overvoltage, Overcurrent, Overtemperature
• ติดตั้งง่าย แบบ DIN rail หรือ Panel mount

การนำไปใช้งาน (Applications)

• ควบคุมฮีตเตอร์ (Heater Control)
  ใช้ควบคุมอุณหภูมิในเตาอบ เตาหลอม ฮีตเตอร์แบบความต้านทาน (Resistive Load)
• ควบคุมแสงสว่าง (Lighting Control)
  ดิมแสงในระบบส่องสว่าง เช่น โคมไฟฮาโลเจน หรือสตูดิโอ
• ระบบควบคุมอุณหภูมิ (Temperature Control)
  ใช้งานร่วมกับอุปกรณ์ควบคุม PID หรือ PLC เพื่อให้ได้ความร้อนคงที่
• ระบบอุตสาหกรรมทั่วไป : เครื่องอบแห้ง, เครื่องฉีดพลาสติก, ระบบไอน้ำ, เตาหลอมโลหะ

สรุปข้อดีของ SCR Single Phase

• ควบคุมแรงดันอย่างแม่นยำ
• ปรับกำลังไฟแบบต่อเนื่อง
• รองรับโหลดที่หลากหลาย
• อายุการใช้งานยาวนาน ไม่ต้องบำรุงรักษาบ่อย
• ตอบสนองรวดเร็ว ควบคุมง่าย

ข้อมูลเชิงเทคนิค SCR-1ASP060 Single Phases 200-480VAC, กระแส 60A,Multi-input,Phases angle
