รายละเอียด SC0501 Flow Monitor Compact Type

ifm SC0501 (SCN12FFBBBOA) เป็นเซนเซอร์ตรวจสอบการไหล (Flow Monitor) แบบกะทัดรัด ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจจับสถานะการไหลของน้ำภายในระบบท่อและเครื่องจักรอุตสาหกรรม โดยมีจุดสวิตช์ที่กำหนดมาจากโรงงาน เหมาะสำหรับงานที่ต้องการตรวจสอบว่าของเหลวมีการไหลถึงระดับที่กำหนดหรือไม่

SC0501 มีจุดสวิตช์คงที่ (Fixed Switch Point) 15 cm/s ซึ่งอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C และการติดตั้งในท่อขนาด 4 นิ้ว ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) จำนวน 1 ช่อง ใช้แรงดันไฟเลี้ยง 24 VAC/DC ±15% และมีเวลาตอบสนอง 1-10 วินาที

ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L รองรับแรงดันระบบสูงสุด 25 bar มีข้อต่อกระบวนการแบบเกลียว 1/2 นิ้ว NPT และระดับการป้องกัน IP67 เหมาะสำหรับการตรวจสอบการไหลในระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และระบบปั๊มอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจสอบสถานะการไหลของน้ำแบบ Compact Flow Monitor
• ออกแบบให้มีขนาดกะทัดรัดสำหรับติดตั้งในระบบท่ออุตสาหกรรม
• มีจุดสวิตช์คงที่ 15 cm/s จากโรงงาน
• ไม่จำเป็นต้องปรับตั้งจุดสวิตช์ก่อนใช้งานภายใต้เงื่อนไขการติดตั้งที่กำหนด
• ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO)
• มี Switching Output จำนวน 1 ช่อง
• รองรับแรงดันไฟเลี้ยงทั้ง AC และ DC ที่ 24 V ±15%
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหล -10 ถึง +60 °C
• ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• ใช้ข้อต่อกระบวนการขนาด 1/2 นิ้ว NPT
• เชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12
• ระดับการป้องกัน IP67
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• เหมาะสำหรับการตรวจสอบการไหลของน้ำและการส่งสัญญาณสถานะไปยังระบบควบคุม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SC0501
• รหัสผลิตภัณฑ์: SCN12FFBBBOA
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor, Compact Type
• ชนิดของไหล: Water
• จุดสวิตช์จากโรงงาน (Switch Point): 15 cm/s
• เงื่อนไขอ้างอิงจุดสวิตช์: น้ำที่อุณหภูมิ 20 °C ติดตั้งในท่อขนาด 4 นิ้ว
• ลักษณะจุดสวิตช์: Fixed Switch Point
• การปรับตั้งจุดสวิตช์: ไม่สามารถปรับได้
• ช่วงอุณหภูมิของไหล: -10 ถึง +60 °C
• ข้อกำหนดที่อุณหภูมิของไหลต่ำกว่า 4 °C: ข้อมูลอ้างอิงน้ำผสมไกลคอล 40%
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• MAWP ตามข้อกำหนด CRN: 25 bar
• Electrical Design: AC/DC PNP
• แรงดันไฟฟ้าที่ใช้งาน: 24 VAC/DC ±15%
• ช่วงแรงดันไฟฟ้าเทียบเท่า: 20.4-27.6 VAC/DC
• ความถี่ไฟเลี้ยง AC: 47-63 Hz
• กระแสไฟฟ้าที่ใช้: <50 mA
• Protection Class: III
• Reverse Polarity Protection: Yes
• Power-on Delay Time: 15 s
• จำนวนเอาต์พุตทั้งหมด: 1 Output
• จำนวน Digital Outputs: 1
• ประเภทเอาต์พุต: Switching Signal
• Output Function: Normally Open (NO)
• Output Design: PNP
• กระแสโหลดต่อเนื่องสูงสุด: 80 mA
• แรงดันตกคร่อม Switching Output สูงสุด (DC): 0.8 V
• Short-circuit Protection: No
• Overload Protection: No
• Response Time: 1-10 s
• ข้อต่อกระบวนการ: 1/2 Inch NPT
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• ความยาวสายเคเบิลสูงสุด: 10 m
• อุณหภูมิแวดล้อม: -20 ถึง +70 °C
• อุณหภูมิในการจัดเก็บ: -40 ถึง +70 °C
• ระดับการป้องกัน: IP67
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 20 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• อุปกรณ์ป้องกันไฟฟ้าที่กำหนด: ฟิวส์แบบ Fast-acting ขนาดไม่เกิน 2 A ตาม IEC 60127-2
• น้ำหนัก: ประมาณ 125 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบสถานะการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจจับการไหลของน้ำในระบบหมุนเวียนของเหลว
• ตรวจสอบการทำงานของระบบปั๊มน้ำอุตสาหกรรม
• ใช้ตรวจสอบการไหลของน้ำในระบบระบายความร้อน
• ส่งสัญญาณสถานะการไหลไปยัง PLC ผ่าน Switching Output แบบ PNP
• ใช้เป็นส่วนหนึ่งของระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเงื่อนไขที่กำหนด
• ใช้ประกอบระบบ Interlock ของเครื่องจักร โดยคำนึงถึงเวลาตอบสนองของเซนเซอร์
• สนับสนุนการตรวจสอบระบบน้ำและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SC0501 เป็น Flow Monitor แบบจุดสวิตช์คงที่ ไม่ใช่ Flow Meter ที่วัดอัตราการไหลเป็นลิตรต่อนาที
• จุดสวิตช์ 15 cm/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหล 15 l/min
• จุดสวิตช์ถูกกำหนดจากโรงงานและไม่สามารถปรับตั้งได้
• จุดสวิตช์ 15 cm/s อ้างอิงน้ำที่อุณหภูมิ 20 °C และท่อขนาด 4 นิ้ว หากเงื่อนไขการติดตั้งแตกต่างกัน ค่าการทำงานจริงอาจเปลี่ยนแปลง
• รุ่นนี้ให้สัญญาณ PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• รองรับไฟเลี้ยง 24 VAC/DC ±15% ไม่ใช่เฉพาะไฟ DC
• เวลาตอบสนองอยู่ในช่วง 1-10 วินาที จึงไม่เหมาะสำหรับการตรวจจับการเปลี่ยนแปลงที่ต้องตอบสนองภายในไม่กี่มิลลิวินาที
• ใช้เวลาประมาณ 15 วินาทีหลังจ่ายไฟก่อนพร้อมทำงาน
• ไม่มีระบบป้องกันการลัดวงจรหรือโอเวอร์โหลดในตัว ต้องติดตั้งอุปกรณ์ป้องกันไฟฟ้าตามข้อกำหนดของผู้ผลิต
• ข้อต่อกระบวนการเป็นเกลียว 1/2 นิ้ว NPT ต้องเลือกอุปกรณ์ประกอบให้ตรงชนิดเกลียว
• ผู้ผลิตระบุให้ใช้กับน้ำ โดยกรณีอุณหภูมิต่ำกว่า 4 °C มีเงื่อนไขอ้างอิงน้ำผสมไกลคอล 40%
• แรงดันระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +60 °C
• ควรตรวจสอบความเข้ากันได้ของของไหลกับ Stainless Steel 316L ก่อนใช้งาน
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งรุ่น SC0501 จาก ifm ก่อนติดตั้งใช้งานจริง

รายละเอียดของ SC0501 \ ไม่มีข้อมูล

SC0501 \ ไม่มีข้อมูล — สินค้าแบรนด์ ifm สำหรับงานอุตสาหกรรม จำหน่ายโดย SCMA

ข้อมูลเชิงเทคนิค

• Connection: M12 connector

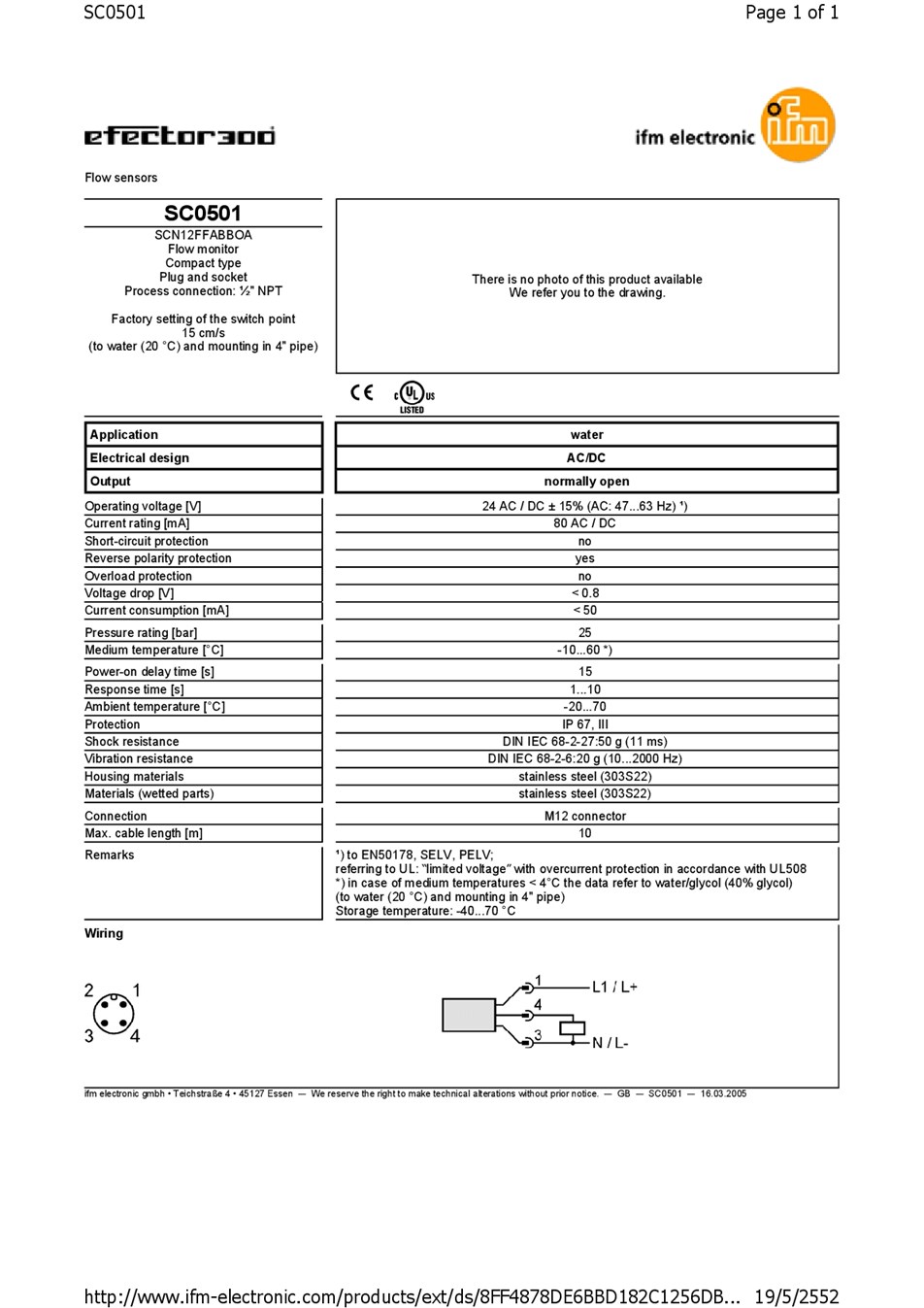

เอกสารข้อมูลสินค้า (Datasheet)
