SBY446 \ Flow sensor \ Range 100 l/min \ 4...20 \ Rp 1 internal thread

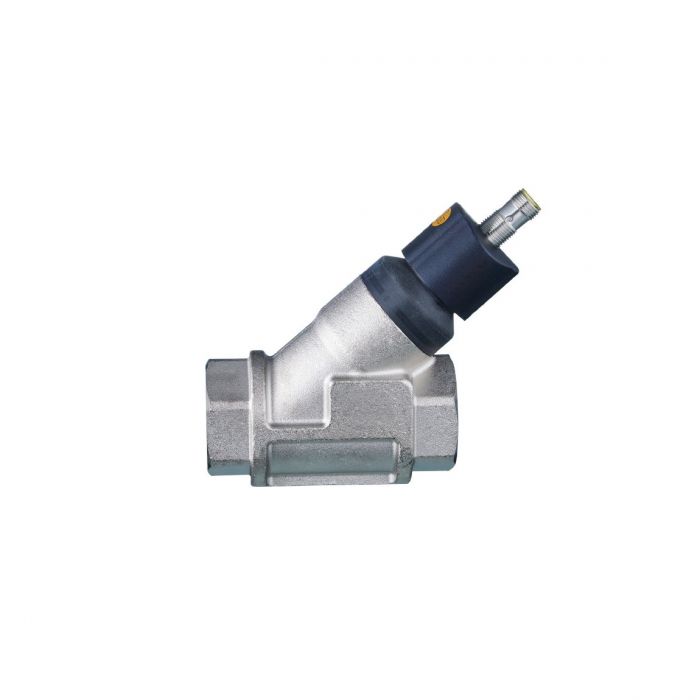

รายละเอียด SBY446 Flow Transmitter with Integrated Backflow Prevention

ifm SBY446 (SBY11HF010KG/US) เป็นเซนเซอร์วัดอัตราการไหล (Flow Transmitter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น พร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยลดโอกาสการไหลย้อนกลับภายในระบบท่อ

อุปกรณ์สามารถตรวจวัดอัตราการไหลในช่วง 4-100 ลิตร/นาที หรือ 0.24-6 ลูกบาศก์เมตร/ชั่วโมง ให้สัญญาณเอาต์พุตแบบ Analog Current 4-20 mA สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที รองรับแรงดันระบบสูงสุด 25 bar และอุณหภูมิของไหลตั้งแต่ -10 ถึง +100 °C

SBY446 เหมาะสำหรับระบบน้ำหล่อเย็นเครื่องจักร ระบบหมุนเวียนของเหลว ระบบปั๊ม และกระบวนการผลิตที่ต้องการตรวจสอบอัตราการไหลอย่างต่อเนื่อง โดยใช้ข้อต่อกระบวนการแบบเกลียวใน Rp 1 และเชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12

คุณสมบัติเด่น

• Flow Transmitter แบบ Mechatronic สำหรับตรวจวัดอัตราการไหลของของเหลวอย่างต่อเนื่อง
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• รองรับช่วงการวัดอัตราการไหล 4-100 l/min
• ช่วงการวัดเทียบเท่า 0.24-6 m³/h
• รองรับของเหลว น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็นตามข้อกำหนดของผู้ผลิต
• ให้สัญญาณเอาต์พุตแบบ Analog Current 4-20 mA
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที
• มีความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• มีค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• รองรับแรงดันของระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหลตั้งแต่ -10 ถึง +100 °C
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ข้อต่อกระบวนการแบบเกลียวใน Rp 1
• สามารถเชื่อมต่อกับ PLC ผ่านสัญญาณ Analog 4-20 mA
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• รองรับจำนวนรอบการทำงานเชิงกล 10 ล้านรอบ
• ออกแบบให้ตอบสนองต่อการเปลี่ยนแปลงของอัตราการไหลได้อย่างรวดเร็ว

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBY446
• รหัสผลิตภัณฑ์: SBY11HF010KG/US
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Transmitter with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• ของไหลที่รองรับ: Liquids, Water, Glycol Solutions, Coolants
• ช่วงการวัดอัตราการไหล: 4-100 l/min
• ช่วงการวัดเทียบเท่า: 0.24-6 m³/h
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด (Final Value)
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• Response Time: <0.01 s
• อุณหภูมิของไหล: -10 ถึง +100 °C
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: <35 mA
• Electrical Design: DC
• Protection Class: III
• ประเภทเอาต์พุต: Analog Signal
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุด: 500 Ω
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: Rp 1 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• MTTF: 778 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Brass เคลือบนิกเกิลทางเคมี, PP, Stainless Steel 316L, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316 (1.4401), Brass, Brass เคลือบนิกเกิลทางเคมี, PP, PPS และ FKM O-ring
• น้ำหนัก: ประมาณ 1,093.8 กรัม
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบอัตราการไหลในระบบปั๊มและระบบท่ออุตสาหกรรม
• ส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog Current 4-20 mA
• ใช้ติดตามประสิทธิภาพของระบบหล่อเย็นและระบบจ่ายของเหลว
• ใช้ตรวจสอบการเปลี่ยนแปลงของอัตราการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน
• ใช้ประกอบระบบควบคุมกระบวนการผลิตที่ต้องการตรวจสอบปริมาณการไหลของของเหลว

ข้อควรทราบ

• SBY446 เป็น Flow Transmitter สำหรับส่งค่าอัตราการไหลแบบ Analog อย่างต่อเนื่อง ไม่ใช่ Flow Switch แบบ PNP NO
• เอาต์พุตของรุ่นนี้เป็น Analog Current 4-20 mA ไม่ใช่ Analog Voltage 0-10 V
• รุ่นนี้ไม่มี Switching Output แบบ PNP และไม่รองรับ IO-Link
• ช่วงการวัดของ SBY446 คือ 4-100 l/min ซึ่งแตกต่างจาก SBY433 ที่มีช่วงการวัด 1-25 l/min
• ช่วง 4-100 l/min เป็นช่วงการวัดอัตราการไหล ไม่ใช่ช่วงการตั้งค่าจุดสวิตช์
• ข้อต่อกระบวนการเป็นเกลียวใน Rp 1 ไม่ใช่เกลียว NPT 1 นิ้ว
• อุปกรณ์รับสัญญาณ Analog ต้องรองรับกระแส 4-20 mA และมีความต้านทานโหลดไม่เกิน 500 Ω
• ข้อมูลความแม่นยำและคุณสมบัติการวัดของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• ผู้ผลิตระบุว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนติดตั้ง
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนนำไปใช้งานจริง
