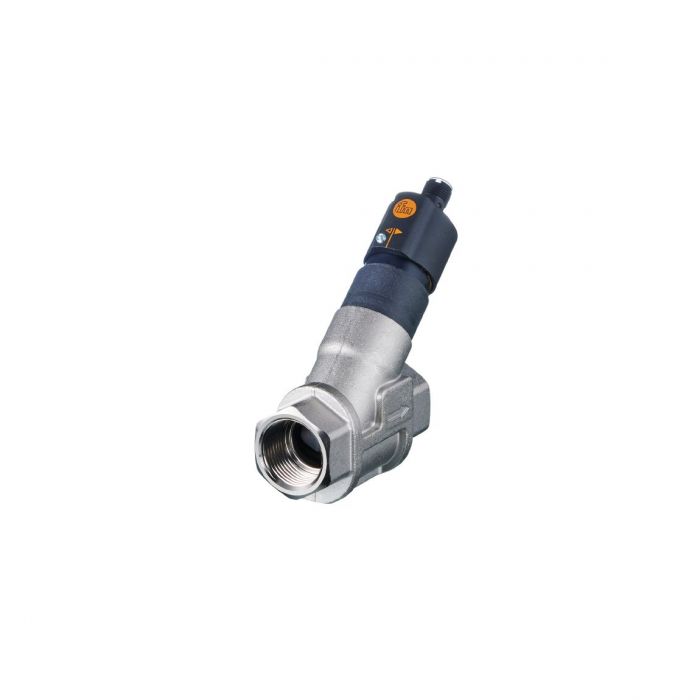

SBY334 \ Flow sensor \ Range 50 l/min \ PNP NO \ Rp 3/4 internal thread

รายละเอียด SBY334 Flow Sensor with Integrated Backflow Prevention

ifm SBY334 (SBY34BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบการไหลของของเหลว เช่น น้ำและน้ำยาหล่อเย็นในระบบเครื่องจักรอุตสาหกรรม มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยตรวจสอบสถานะการไหลและลดความเสี่ยงจากการไหลย้อนกลับในระบบท่อ

สามารถปรับตั้งจุดสวิตช์ (Switch Point) ได้ในช่วง 2-50 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ DC PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองน้อยกว่า 0.01 วินาที รองรับแรงดันระบบสูงสุด 40 bar และอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C เหมาะสำหรับระบบน้ำหล่อเย็น เครื่องจักร CNC ระบบปั๊ม และระบบหมุนเวียนของเหลวที่ต้องการตรวจจับการไหลอย่างรวดเร็ว

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic สำหรับงานอุตสาหกรรม
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ปรับตั้งจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 2-50 l/min
• เหมาะสำหรับตรวจจับการไหลของน้ำและน้ำยาหล่อเย็น
• เอาต์พุตแบบ DC PNP Normally Open (NO) จำนวน 1 ช่อง
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• มีเวลาตอบสนองน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• มีค่า Hysteresis ในช่วง 1-3 l/min
• ความคลาดเคลื่อนในการตรวจจับ ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• รองรับแรงดันระบบสูงสุด 40 bar
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C
• ใช้แรงดันไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน Rp 3/4
• เชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12 แบบ A-coded
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• สามารถปรับตั้งจุดสวิตช์ได้โดยตรงที่ตัวอุปกรณ์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• รองรับการทำงานเชิงกลขั้นต่ำ 10 ล้านรอบ

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBY334
• รหัสผลิตภัณฑ์: SBY34BF0BPKG/US
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Detection
• ของไหลที่รองรับ: Liquids, Water, Coolants
• ช่วงการตั้งค่าจุดสวิตช์: 2-50 l/min
• ช่วงการตั้งค่าเทียบเท่า: 0.12-3.0 m³/h
• ความคลาดเคลื่อนในการตรวจจับ: ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability: 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• Hysteresis: 1-3 l/min
• Response Time: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +85 °C
• แรงดันของระบบสูงสุด: 40 bar (4 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: <15 mA
• Protection Class: III
• จำนวนเอาต์พุตทั้งหมด: 1 Output
• จำนวน Digital Outputs: 1
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: Rp 3/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• ไฟแสดงสถานะ: 4 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกลขั้นต่ำ: 10 ล้านครั้ง
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 3318 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Brass เคลือบนิกเกิลทางเคมี, PP, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301 (1.4310), Stainless Steel 304 (1.4301), PBT, Brass เคลือบนิกเกิลทางเคมี, PP, PPS, Polyolefin และ FKM O-ring
• น้ำหนัก: ประมาณ 559.2 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจจับการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบสถานะการไหลในระบบหมุนเวียนของเหลว
• ตรวจสอบการทำงานของระบบปั๊มและระบบท่ออุตสาหกรรม
• ตรวจจับการไหลที่ต่ำกว่าจุดสวิตช์เพื่อแจ้งเตือนความผิดปกติของระบบ
• เชื่อมต่อกับ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้เป็นส่วนหนึ่งของระบบ Interlock เพื่อช่วยป้องกันเครื่องจักรทำงานขณะการไหลไม่เพียงพอ
• สนับสนุนงานบำรุงรักษาเชิงป้องกันในระบบควบคุมอัตโนมัติ

ข้อควรทราบ

• SBY334 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่กำหนด ไม่ใช่ Flow Meter สำหรับส่งค่าอัตราการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต DC PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วงการตั้งค่าจุดสวิตช์ของ SBY334 คือ 2-50 l/min แตกต่างจาก SBY332 ที่มีช่วง 1-15 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน Rp 3/4 ไม่ใช่ NPT 3/4
• พิกัดแรงดันของระบบคือ 40 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-85 °C
• ข้อมูลความคลาดเคลื่อนและการตั้งค่าอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบความเข้ากันได้ของของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลที่ระบุบนตัวอุปกรณ์
• ห้ามหมุนตัวปรับจุดสวิตช์เกินค่าสูงสุดของช่วงการตั้งค่าที่กำหนด
• ควรเลือกจุดสวิตช์ให้เหมาะสมกับอัตราการไหลขั้นต่ำที่เครื่องจักรต้องการ
• ผู้ผลิตระบุว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนใช้งาน
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนติดตั้งใช้งานจริง
