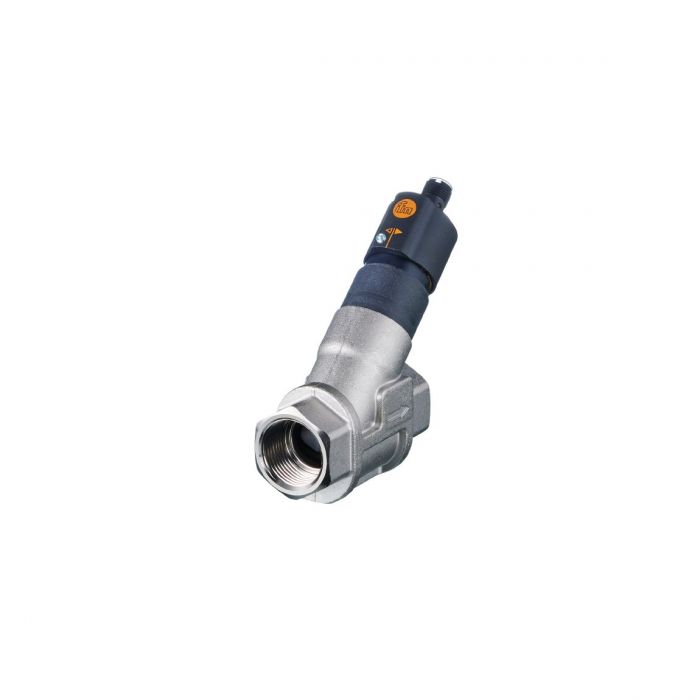

SBY332 \ Flow sensor \ Range 15 l/min \ PNP NO \ Rp 3/4 internal thread

รายละเอียด SBY332 Flow Sensor with Integrated Backflow Prevention

ifm SBY332 (SBY34BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic สำหรับตรวจสอบการไหลของของเหลวในระบบอุตสาหกรรม รองรับน้ำ สารละลายไกลคอล น้ำมัน และน้ำยาหล่อเย็น โดยมีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)

SBY332 สามารถปรับตั้งค่าจุดสวิตช์ (Switch Point) ได้ในช่วง 1-15 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ DC PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองน้อยกว่า 0.01 วินาที รองรับแรงดันระบบสูงสุด 40 bar และอุณหภูมิของไหล 0-85 °C เหมาะสำหรับการตรวจสอบสถานะการไหลในระบบหล่อเย็น เครื่องจักร CNC และระบบหมุนเวียนของเหลว

คุณสมบัติเด่น

• Flow Sensor แบบ Mechatronic สำหรับตรวจจับการไหลของของเหลว
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ปรับตั้งจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 1-15 l/min
• รองรับน้ำ สารละลายไกลคอล น้ำมัน และน้ำยาหล่อเย็น
• ตอบสนองต่อการเปลี่ยนแปลงของการไหลได้รวดเร็วภายในเวลาน้อยกว่า 0.01 วินาที
• เอาต์พุตแบบ DC PNP Normally Open (NO) จำนวน 1 ช่อง
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• มีค่า Hysteresis อยู่ในช่วง 0.2-1 l/min
• ความแม่นยำ ±5% ของค่าสิ้นสุดช่วงการตั้งค่า
• Repeatability 1% ของค่าสิ้นสุดช่วงการตั้งค่า
• รองรับแรงดันของระบบสูงสุด 40 bar
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C
• ใช้แรงดันไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน Rp 3/4
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• สามารถปรับตั้งจุดสวิตช์ได้โดยตรงที่ตัวเซนเซอร์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการทำงานเชิงกลขั้นต่ำ 10 ล้านรอบ

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBY332
• รหัสผลิตภัณฑ์: SBY34BF0BPKG/US
• ประเภทสินค้า: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Detection
• ของไหลที่รองรับ: Liquids, Water, Glycol Solutions, Oils, Coolants
• ช่วงการตั้งค่าจุดสวิตช์: 1-15 l/min
• ช่วงการตั้งค่าเทียบเท่า: 0.06-0.9 m³/h
• ความแม่นยำ: ±5% ของค่าสิ้นสุดช่วงการตั้งค่า
• Repeatability: 1% ของค่าสิ้นสุดช่วงการตั้งค่า
• Hysteresis: 0.2-1 l/min
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +85 °C
• แรงดันของระบบสูงสุด: 40 bar (4 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: <15 mA
• Protection Class: III
• จำนวนเอาต์พุตทั้งหมด: 1 Output
• จำนวน Digital Outputs: 1
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: Rp 3/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• ไฟแสดงสถานะ: 4 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกลขั้นต่ำ: 10 ล้านครั้ง
• MTTF: 15.78 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms)
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• วัสดุตัวเรือน: Brass เคลือบนิกเกิลทางเคมี, PP, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301, Stainless Steel 304, PBT, Brass เคลือบนิกเกิลทางเคมี, PP, PPS, Polyolefin และ FKM O-ring
• น้ำหนัก: ประมาณ 483 กรัม
• อุปกรณ์ที่ให้มา: Allen Key

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจจับการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำมันที่มีคุณสมบัติเหมาะสมกับวัสดุของเซนเซอร์
• ตรวจสอบสถานะการไหลในระบบปั๊มและระบบท่ออุตสาหกรรม
• เชื่อมต่อ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้ตรวจสอบการไหลที่ต่ำกว่าค่าที่กำหนดเพื่อแจ้งเตือนความผิดปกติ
• ใช้ในระบบ Interlock เพื่อช่วยป้องกันเครื่องจักรทำงานโดยไม่มีการไหลของน้ำหล่อเย็นเพียงพอ
• สนับสนุนการบำรุงรักษาเชิงป้องกันในระบบควบคุมอัตโนมัติ

ข้อควรทราบ

• SBY332 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Meter ที่ส่งค่าอัตราการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต DC PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วงการตั้งค่าจุดสวิตช์ของ SBY332 คือ 1-15 l/min ไม่ใช่ 1-25 l/min ของ SBY333
• ข้อต่อกระบวนการเป็นเกลียวใน Rp 3/4 ไม่ใช่ NPT 3/4
• ค่า 40 bar เป็นพิกัดแรงดันของระบบ ไม่ใช่ช่วงการวัดอัตราการไหล
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• ห้ามหมุนตัวปรับจุดสวิตช์เกินค่าสูงสุดของช่วงการตั้งค่าที่กำหนด
• ควรเลือกจุดสวิตช์ให้เหมาะสมกับอัตราการไหลขั้นต่ำที่เครื่องจักรต้องการ
• ควรตรวจสอบขนาดตัวเรือนฉบับล่าสุด เนื่องจาก ifm ระบุว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งของ ifm ก่อนนำไปใช้งานจริง
