SBY257 \ Flow sensor \ Range 200 l/min \ NO/NC \ 4...20 \ Rp 1 1/2 internal thread

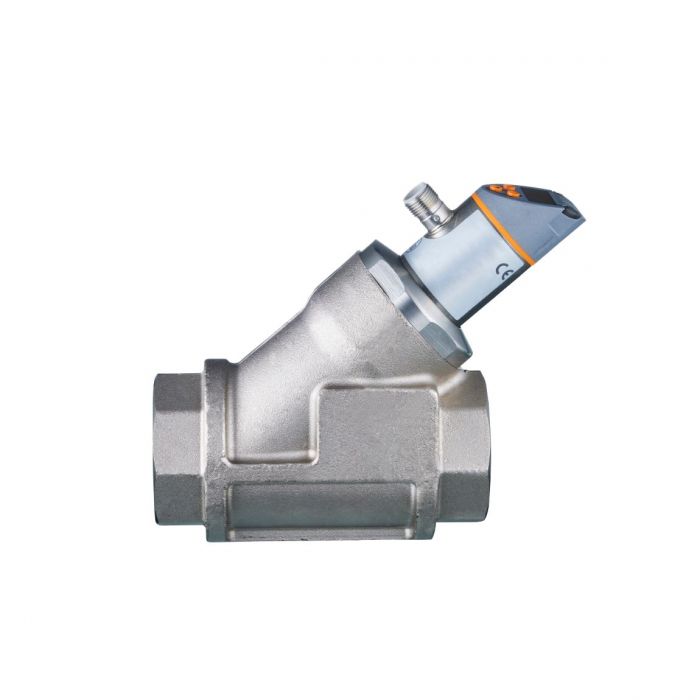

รายละเอียด SBY257 Flow Meter with Integrated Backflow Prevention and Display

ifm SBY257 (SBY32IF0FRKG) เป็นเครื่องวัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามเงื่อนไขของผู้ผลิต

อุปกรณ์มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล สามารถตรวจวัดอัตราการไหลในช่วง 4-200 ลิตร/นาที หรือ 0.24-12 ลูกบาศก์เมตร/ชั่วโมง พร้อมตรวจวัดอุณหภูมิของไหลตั้งแต่ -10 ถึง +100 °C และรองรับแรงดันระบบสูงสุด 25 bar

SBY257 รองรับเอาต์พุตแบบ Switching Signal, Analog 4-20 mA และ Frequency Signal พร้อมการสื่อสาร IO-Link 1.1 สำหรับเชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติ เหมาะสำหรับงานตรวจสอบระบบหล่อเย็นเครื่องจักร ระบบหมุนเวียนของเหลว และกระบวนการผลิตที่ต้องการวัดอัตราการไหลอย่างต่อเนื่อง

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลแบบ Mechatronic พร้อมหน้าจอแสดงผลดิจิทัล
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ตรวจวัดอัตราการไหลในช่วง 4-200 l/min
• ช่วงการวัดเทียบเท่า 0.24-12 m³/h
• ตรวจวัดอุณหภูมิของไหลในช่วง -10 ถึง +100 °C
• รองรับน้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนดของผู้ผลิต
• รองรับการเลือกชนิดน้ำมันอ้างอิงความหนืด 10 หรือ 46 mm²/s ที่อุณหภูมิ 40 °C
• มี Measuring Dynamics 1:50
• เวลาตอบสนองสำหรับการตรวจวัดอัตราการไหล 0.01 วินาที
• หน้าจอแสดงผลแบบ Alphanumeric 4 หลัก สีแดงและสีเขียว
• มีไฟ LED แสดงหน่วยวัดและสถานะของ Switching Output
• รองรับ Switching Output แบบ Normally Open (NO) และ Normally Closed (NC) โดยตั้งค่าได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Frequency Output สูงสุด 10,000 Hz
• รองรับการสื่อสาร IO-Link 1.1 สำหรับอ่านข้อมูลและตั้งค่าพารามิเตอร์
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับการตั้งค่าจุดสวิตช์
• สามารถเลือกชนิดของไหล ปรับค่าหน่วงสัญญาณ และกำหนดหน่วยแสดงผลได้
• รองรับการหมุนทิศทางหน้าจอ การปิดหน้าจอ และการเปลี่ยนสีค่าที่แสดง
• รองรับแรงดันระบบสูงสุด 25 bar
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน Rp 1 1/2
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBY257
• รหัสผลิตภัณฑ์: SBY32IF0FRKG
• ประเภทสินค้า: Flow Meter with Integrated Backflow Prevention and Display
• หลักการตรวจวัด: Mechatronic Flow Measurement
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนด
• ความหนืดอ้างอิงของน้ำมัน: 10 และ 46 mm²/s ที่ 40 °C
• ช่วงการวัดอัตราการไหล: 4-200 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.24-12 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-240 l/min หรือ 0-14.4 m³/h
• ความละเอียดในการแสดงค่าการไหล: 1 l/min หรือ 0.05 m³/h
• ช่วงตั้งค่า Switching Point (SP): 2-200 l/min
• ช่วงตั้งค่า Reset Point (rP): 0-198 l/min
• Frequency End Point (FEP) สำหรับการไหล: 13-200 l/min
• ความถี่ที่จุดสิ้นสุด (FRP): 10-10,000 Hz
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ช่วงแสดงผลอุณหภูมิ: -32 ถึง +122 °C
• ความละเอียดในการแสดงค่าอุณหภูมิ: 1 °C
• ช่วงตั้งค่าอุณหภูมิ Switching Point (SP): -9 ถึง +100 °C
• ช่วงตั้งค่าอุณหภูมิ Reset Point (rP): -10 ถึง +99 °C
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• MAWP ตามข้อกำหนด CRN: 25 bar
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 Outputs แบบกำหนดฟังก์ชันได้
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• จำนวน Switching Outputs สูงสุด: 2
• จำนวน Analog Outputs สูงสุด: 1
• Switching Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลด Switching Output: 150 mA ต่อเอาต์พุต ตามเงื่อนไขที่ผู้ผลิตกำหนด
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• การสื่อสาร: IO-Link 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• IO-Link Minimum Process Cycle Time: 3.2 ms
• IO-Link Port Type: Class A
• ความแม่นยำในการวัดการไหล: ±(4% MW + 1% MEW) เมื่อ Q > 1 l/min ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด
• Repeatability: ±1% MEW
• Response Time สำหรับการไหล: 0.01 s
• Temperature Drift: 0.029 °C/K
• ความแม่นยำในการวัดอุณหภูมิ: 3 K ที่ 25 °C และ Q > 1 l/min
• Temperature Dynamic Response: T09 = 120 s เมื่อ Q > 1 l/min
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: Rp 1 1/2 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts, Gold-plated
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C เมื่ออุณหภูมิของไหลต่ำกว่า 80 °C
• อุณหภูมิแวดล้อมเมื่ออุณหภูมิของไหลสูง: 0 ถึง +40 °C เมื่ออุณหภูมิของไหลอยู่ในช่วง 80 ถึงต่ำกว่า 100 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก สีแดง/เขียว
• ไฟแสดงหน่วยวัด: 3 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms)
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• วัสดุตัวเรือน: Stainless Steel 316L, PBT+PC-GF30, PBT-GF20, PC และ Brass เคลือบนิกเกิลทางเคมี
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Brass เคลือบนิกเกิลทางเคมี, PPS, PP-GF30, POM Spacer และ FKM O-ring
• น้ำหนัก: ประมาณ 2,234.1 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของผู้ผลิต
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบควบคุมกระบวนการผลิต
• ส่งค่าอัตราการไหลไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ Switching Output เพื่อตรวจสอบอัตราการไหลที่สูงหรือต่ำกว่าค่าที่กำหนด
• เชื่อมต่อกับระบบ IO-Link สำหรับอ่านข้อมูลและปรับตั้งพารามิเตอร์
• ใช้ติดตามประสิทธิภาพของระบบหล่อเย็นและสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBY257 เป็น Flow Meter สำหรับวัดอัตราการไหลอย่างต่อเนื่อง พร้อมการวัดอุณหภูมิ ไม่ใช่ Flow Switch แบบจุดสวิตช์อย่างเดียว
• ช่วงการวัดของ SBY257 คือ 4-200 l/min ไม่ใช่ช่วงการวัดของรุ่น SBY233 หรือ SBY234
• ข้อต่อกระบวนการเป็นเกลียวใน Rp 1 1/2 ไม่ใช่เกลียว NPT 1 1/2
• OUT1 รองรับ Switching Output, Frequency Output และ IO-Link ส่วน OUT2 รองรับ Switching Output และ Analog Output
• ฟังก์ชันเอาต์พุตขึ้นอยู่กับการตั้งค่า ไม่สามารถใช้งานทุกโหมดพร้อมกันในช่องเอาต์พุตเดียวได้
• ค่าความแม่นยำในการวัดอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C ตามเงื่อนไขของผู้ผลิต
• ควรเลือกชนิดของไหลให้ตรงกับการใช้งานจริง โดยเฉพาะการใช้งานกับน้ำมันที่มีความหนืดแตกต่างกัน
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• เมื่อใช้งานกับของไหลอุณหภูมิสูง ต้องคำนึงถึงข้อจำกัดของอุณหภูมิแวดล้อมตาม Datasheet
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนติดตั้ง
• ควรตรวจสอบ Datasheet และคู่มือการใช้งานฉบับล่าสุดของ ifm ก่อนนำไปใช้งานจริง
