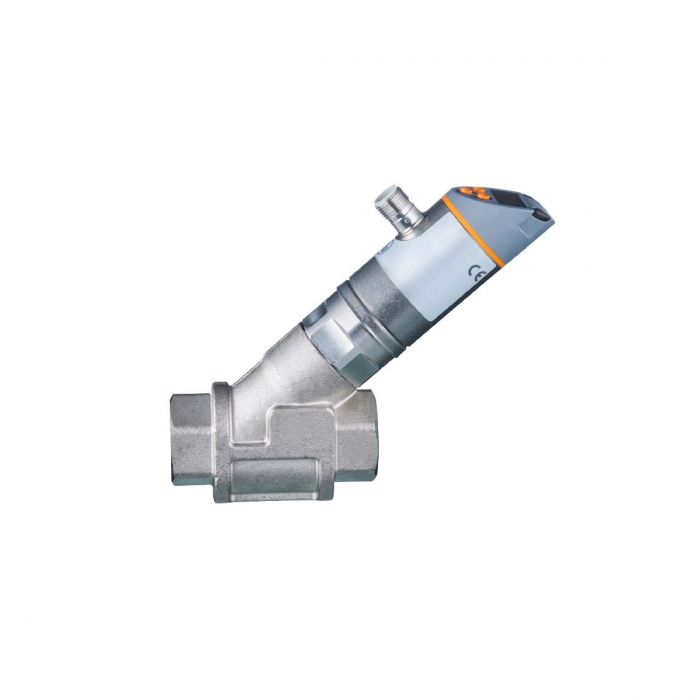

SBY234 \ Flow sensor \ Range 50 l/min \ NO/NC \ 4...20 \ Rp 3/4 internal thread

รายละเอียด SBY234 Flow Meter with Integrated Backflow Prevention and Display

ifm SBY234 (SBY34IF0FRKG) เป็นเครื่องวัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของผู้ผลิต

อุปกรณ์มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล สามารถตรวจวัดอัตราการไหลในช่วง 1-50 ลิตร/นาที หรือ 0.06-3 ลูกบาศก์เมตร/ชั่วโมง พร้อมตรวจวัดอุณหภูมิของไหลในช่วง -10 ถึง +100 °C รองรับแรงดันระบบสูงสุด 40 bar

SBY234 รองรับเอาต์พุตแบบ Switching Signal, Analog 4-20 mA และ Frequency Signal รวมถึงการสื่อสาร IO-Link 1.1 เพื่อส่งข้อมูลและตั้งค่าการทำงานผ่านระบบควบคุมอัตโนมัติ เหมาะสำหรับระบบหล่อเย็นเครื่องจักร ระบบหมุนเวียนของเหลว และกระบวนการผลิตที่ต้องการตรวจสอบการไหลอย่างต่อเนื่อง

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลแบบ Mechatronic พร้อมหน้าจอแสดงผลดิจิทัล
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ตรวจวัดอัตราการไหลในช่วง 1-50 l/min
• ช่วงการวัดเทียบเท่า 0.06-3 m³/h
• ตรวจวัดอุณหภูมิของไหลในช่วง -10 ถึง +100 °C
• รองรับน้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันที่มีคุณสมบัติตามข้อกำหนด
• รองรับการเลือกชนิดน้ำมันอ้างอิงความหนืด 10 หรือ 46 mm²/s ที่ 40 °C
• มี Measuring Dynamics 1:50
• มีเวลาตอบสนองการตรวจวัดอัตราการไหล 0.01 วินาที
• หน้าจอแสดงผลแบบ Alphanumeric 4 หลัก สีแดงและสีเขียว
• มีไฟ LED แสดงหน่วยวัดและสถานะการทำงานของเอาต์พุต
• รองรับ Switching Output แบบ Normally Open (NO) และ Normally Closed (NC) โดยตั้งค่าได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Frequency Output สูงสุด 10,000 Hz
• รองรับการสื่อสาร IO-Link 1.1 สำหรับการตั้งค่าและส่งข้อมูลการวัด
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับการตั้งค่าจุดสวิตช์
• สามารถเลือกชนิดของไหล ปรับค่าหน่วงสัญญาณ และกำหนดหน่วยแสดงผลได้
• สามารถตั้งค่าสีของค่าที่แสดงและหมุนทิศทางการแสดงผลได้
• รองรับแรงดันระบบสูงสุด 40 bar
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน Rp 3/4
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBY234
• รหัสผลิตภัณฑ์: SBY34IF0FRKG
• ประเภทสินค้า: Flow Meter with Integrated Backflow Prevention and Display
• หลักการตรวจวัด: Mechatronic Flow Measurement
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนด
• ความหนืดอ้างอิงของน้ำมัน: 10 และ 46 mm²/s ที่ 40 °C
• ช่วงการวัดอัตราการไหล: 1-50 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.06-3 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-60 l/min หรือ 0-3.6 m³/h
• ความละเอียดในการแสดงค่าการไหล: 0.5 l/min หรือ 0.01 m³/h
• ช่วงตั้งค่า Switching Point (SP): 0.5-50 l/min
• ช่วงตั้งค่า Reset Point (rP): 0-49.5 l/min
• Frequency End Point (FEP) สำหรับการไหล: 3.5-50 l/min
• ความถี่ที่จุดสิ้นสุด (FRP): 10-10,000 Hz
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ช่วงแสดงผลอุณหภูมิ: -32 ถึง +122 °C
• ความละเอียดในการแสดงค่าอุณหภูมิ: 1 °C
• ช่วงตั้งค่าอุณหภูมิ Switching Point (SP): -9 ถึง +100 °C
• ช่วงตั้งค่าอุณหภูมิ Reset Point (rP): -10 ถึง +99 °C
• แรงดันของระบบสูงสุด: 40 bar (4 MPa)
• MAWP ตามข้อกำหนด CRN: 40 bar
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 Outputs แบบกำหนดฟังก์ชันได้
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• จำนวน Switching Outputs สูงสุด: 2
• จำนวน Analog Outputs สูงสุด: 1
• Switching Output Function: Normally Open / Normally Closed ตั้งค่าได้
• แรงดันตกคร่อม Switching Output สูงสุด: 2 V
• กระแสโหลด Switching Output: 150 mA ต่อเอาต์พุต ตามค่าพิกัดที่ผู้ผลิตระบุ
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• การสื่อสาร: IO-Link 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• IO-Link Minimum Process Cycle Time: 3.2 ms
• ความแม่นยำในการวัดการไหล: ±(4% MW + 1% MEW) ภายใต้เงื่อนไขที่กำหนดโดยผู้ผลิต
• Repeatability: ±1% MEW
• Response Time สำหรับการไหล: 0.01 s
• ความแม่นยำในการวัดอุณหภูมิ: 3 K ที่ 25 °C และ Q > 1 l/min
• Temperature Dynamic Response: T09 = 120 s เมื่อ Q > 1 l/min
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: Rp 3/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts, Gold-plated
• ระดับการป้องกัน: IP65 / IP67
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก สีแดง/เขียว
• ไฟแสดงหน่วยวัด: 3 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• วัสดุตัวเรือน: Stainless Steel 316L, PBT+PC-GF30, PBT-GF20, PC และ Brass เคลือบนิกเกิลทางเคมี
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Brass เคลือบนิกเกิลทางเคมี, PPS และ FKM O-ring
• น้ำหนัก: ประมาณ 734.4 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำมันที่มีความหนืดและคุณสมบัติตรงตามข้อกำหนด
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบควบคุมกระบวนการผลิต
• ส่งค่าอัตราการไหลไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ Switching Output เพื่อตรวจสอบอัตราการไหลที่สูงหรือต่ำกว่าค่าที่กำหนด
• เชื่อมต่อระบบ IO-Link สำหรับอ่านข้อมูลและตั้งค่าพารามิเตอร์จากระบบควบคุม
• ใช้ติดตามการทำงานของระบบหล่อเย็นเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBY234 เป็น Flow Meter สำหรับวัดอัตราการไหลอย่างต่อเนื่อง พร้อมการวัดอุณหภูมิ ไม่ใช่ Flow Switch แบบจุดสวิตช์อย่างเดียว
• ช่วงการวัดของ SBY234 คือ 1-50 l/min ซึ่งแตกต่างจาก SBY233 ที่มีช่วงการวัด 0.5-25 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน Rp 3/4 ไม่ใช่เกลียว NPT 3/4
• OUT1 รองรับ Switching Output, Frequency Output และ IO-Link ส่วน OUT2 รองรับ Switching Output และ Analog Output
• ฟังก์ชันเอาต์พุตขึ้นอยู่กับการตั้งค่า ไม่สามารถใช้งานทุกโหมดพร้อมกันในช่องเอาต์พุตเดียวได้
• ข้อมูลความแม่นยำอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C ตามเงื่อนไขของผู้ผลิต
• ควรเลือกชนิดของไหลให้ตรงกับการใช้งานจริง โดยเฉพาะน้ำมันที่มีความหนืดแตกต่างกัน
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันระบบต้องไม่เกิน 40 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• ควรตรวจสอบอุณหภูมิแวดล้อมที่อนุญาตเมื่อใช้งานกับของไหลอุณหภูมิสูง
• ควรตรวจสอบความเข้ากันได้ของของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนติดตั้ง
• ควรตรวจสอบ Datasheet และคู่มือการใช้งานฉบับล่าสุดของ ifm ก่อนนำไปใช้งานจริง
