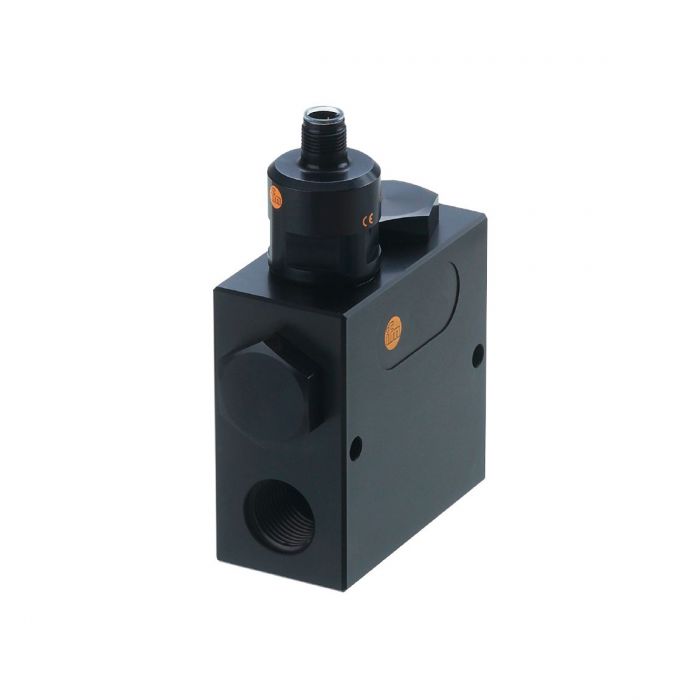

SBU924 \ Flow sensor \ Range 50 l/min \ 0.5...10 \ G 1/2 internal thread

รายละเอียด SBU924 Flow Transmitter with Integrated Backflow Prevention

ifm SBU924 (SBU12DI040KG/US) เป็นเซนเซอร์วัดอัตราการไหลแบบ Mechatronic Flow Transmitter ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลวในระบบเครื่องจักรอุตสาหกรรม โดยเฉพาะระบบหล่อเย็นภายในดอกสว่าน (Internal Drill Cooling) ของเครื่องจักร CNC และเครื่องจักรกลที่ใช้แรงดันสูง

ตัวอุปกรณ์มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) รองรับแรงดันระบบสูงสุด 200 bar มีช่วงการวัดอัตราการไหล 2-50 ลิตร/นาที และให้สัญญาณเอาต์พุตแบบ Analog Voltage 0.5-10 V สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที เหมาะสำหรับระบบตรวจสอบการจ่ายน้ำยาหล่อเย็นที่ต้องการการตอบสนองรวดเร็วและรองรับแรงดันสูง

คุณสมบัติเด่น

• Flow Transmitter แบบ Mechatronic สำหรับตรวจวัดอัตราการไหลของของเหลวอย่างต่อเนื่อง
• ออกแบบสำหรับงาน Machine Tools และระบบหล่อเย็นภายในดอกสว่าน
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• รองรับแรงดันของระบบสูงสุด 200 bar หรือ 20 MPa
• มีช่วงการวัดอัตราการไหล 2-50 l/min
• ช่วงการวัดเทียบเท่า 0.12-3.0 m³/h
• มีค่า Flow Range 75 l/min ตามข้อมูลทางเทคนิค
• ให้สัญญาณเอาต์พุตแบบ Analog Voltage 0.5-10 V
• ส่งสัญญาณ Analog ที่สัมพันธ์กับอัตราการไหลสำหรับระบบควบคุมอัตโนมัติ
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที
• มีความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• มีค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• เหมาะสำหรับการตรวจวัดน้ำและน้ำยาหล่อเย็นในระบบเครื่องจักร
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +60 °C
• ใช้แรงดันไฟเลี้ยง 24 VDC (-15% / +10%)
• ข้อต่อกระบวนการแบบเกลียวใน G 1/2
• เชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการทำงานเชิงกล 10 ล้านรอบ

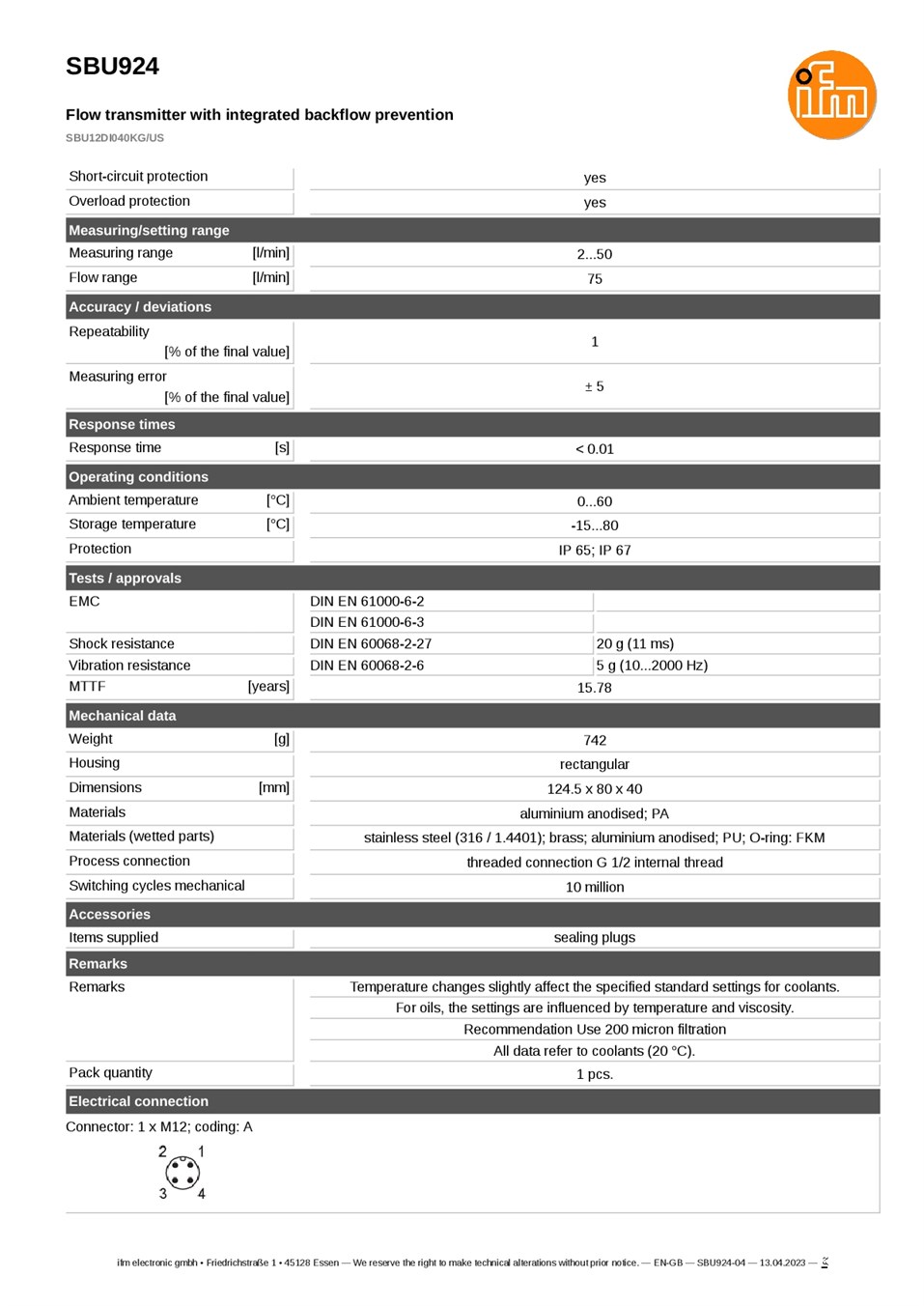

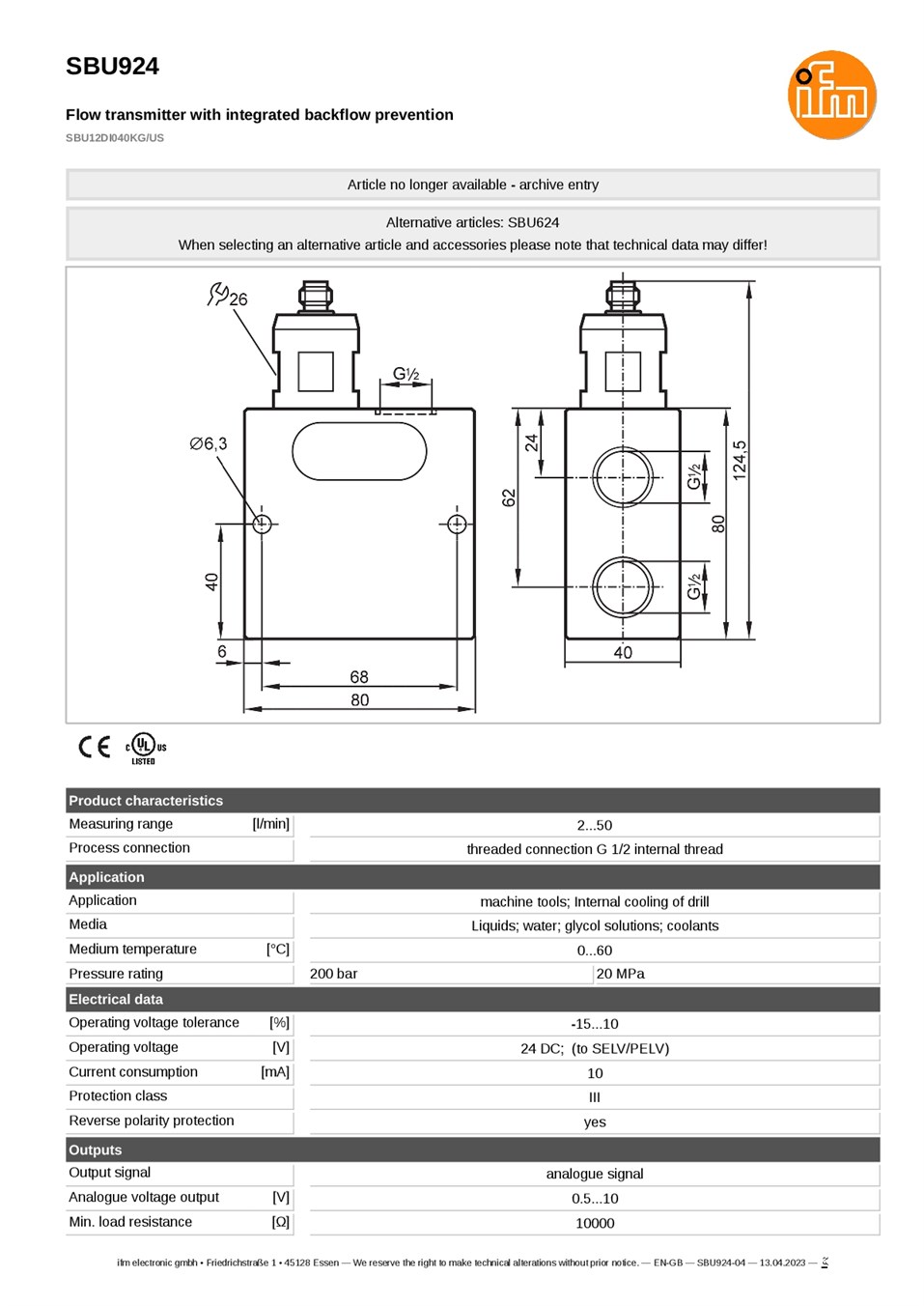

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBU924
• รหัสผลิตภัณฑ์: SBU12DI040KG/US
• ประเภท: Flow Transmitter with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• การใช้งานหลัก: Machine Tools, Internal Cooling of Drill
• ของไหล: น้ำ น้ำยาหล่อเย็น และของเหลวที่มีคุณสมบัติเหมาะสมกับอุปกรณ์
• ช่วงการวัดอัตราการไหล: 2-50 l/min
• ช่วงการวัดเทียบเท่า: 0.12-3.0 m³/h
• Flow Range: 75 l/min
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +60 °C
• แรงดันของระบบสูงสุด: 200 bar (20 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (-15% / +10%), SELV/PELV
• ช่วงแรงดันไฟฟ้าเทียบเท่า: 20.4-26.4 VDC
• กระแสไฟฟ้าที่ใช้: 10 mA
• Electrical Design: DC
• Protection Class: III
• ประเภทเอาต์พุต: Analog Signal
• Analog Voltage Output: 0.5-10 V
• ความต้านทานโหลดขั้นต่ำ: 10,000 Ω (10 kΩ)
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 1/2 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• วัสดุตัวเรือน: Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316 (1.4401), Brass, Anodised Aluminium, PU และ FKM O-ring
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• น้ำหนัก: ประมาณ 742 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำยาหล่อเย็นภายในดอกสว่านของเครื่องจักร CNC
• ตรวจสอบการไหลในระบบหล่อเย็นแรงดันสูงของเครื่องจักรกล
• ตรวจวัดปริมาณน้ำยาหล่อเย็นระหว่างกระบวนการเจาะและกัดชิ้นงาน
• ตรวจสอบอัตราการไหลในระบบปั๊มและระบบท่ออุตสาหกรรมแรงดันสูง
• ส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog Voltage 0.5-10 V
• ใช้ติดตามการเปลี่ยนแปลงของอัตราการไหลเพื่อสนับสนุนระบบแจ้งเตือนความผิดปกติ
• สนับสนุนการบำรุงรักษาเชิงป้องกันและลดความเสี่ยงจากการจ่ายน้ำยาหล่อเย็นไม่เพียงพอ

ข้อควรทราบ

• SBU924 เป็น Flow Transmitter สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่อง ไม่ใช่ Flow Switch แบบ PNP NO
• เอาต์พุตของรุ่นนี้เป็น Analog Voltage 0.5-10 V ไม่ใช่ Analog Current 4-20 mA
• อุปกรณ์รับสัญญาณต้องรองรับแรงดัน Analog 0.5-10 V และมีความต้านทานโหลดไม่น้อยกว่า 10 kΩ
• ช่วงการวัดของ SBU924 คือ 2-50 l/min ไม่ใช่ 0.3-50 l/min ของรุ่น SBU624
• ค่า Flow Range 75 l/min เป็นข้อมูลแยกจากช่วงการวัด 2-50 l/min
• รุ่นนี้ไม่รองรับการสื่อสาร IO-Link
• ข้อต่อกระบวนการเป็นเกลียวใน G 1/2 ไม่ใช่เกลียว NPT 1/2
• แรงดันระบบต้องไม่เกิน 200 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-60 °C
• ความแม่นยำในการวัดอาจเปลี่ยนแปลงตามชนิดของไหล อุณหภูมิ และสภาพการติดตั้ง
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่กำหนด และตรวจสอบคู่มือการติดตั้งของ ifm
• ควรตรวจสอบสถานะการจำหน่ายและเอกสารทางเทคนิคฉบับล่าสุดก่อนสั่งซื้อ เนื่องจากรุ่นนี้อาจมีข้อจำกัดด้านการจัดหา
