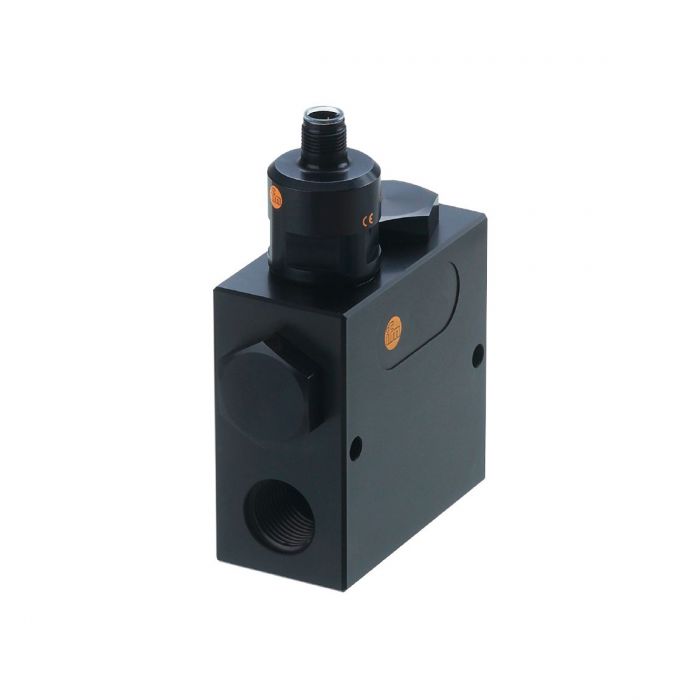

SBU623 \ Flow sensor \ Range 25 l/min \ 0.5...10 \ G 1/2 internal thread

รายละเอียด SBU623 Flow Transmitter with Integrated Backflow Prevention

ifm SBU623 (SBU12DI040KG/US) เป็นเซนเซอร์วัดอัตราการไหลแบบ Mechatronic Flow Transmitter ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของน้ำและน้ำยาหล่อเย็นในระบบเครื่องจักรอุตสาหกรรม โดยเฉพาะระบบหล่อเย็นภายในดอกสว่าน (Internal Drill Cooling) ของเครื่องจักร CNC และเครื่องจักรกลที่ทำงานด้วยแรงดันสูง

ตัวอุปกรณ์มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) รองรับแรงดันระบบสูงสุด 200 bar มีช่วงการวัดอัตราการไหล 0.3-25 ลิตร/นาที และให้สัญญาณเอาต์พุตแบบ Analog Voltage 0.5-10 V สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที เหมาะสำหรับระบบที่ต้องการตรวจสอบปริมาณน้ำยาหล่อเย็นอย่างรวดเร็วและแม่นยำ

คุณสมบัติเด่น

• Flow Transmitter แบบ Mechatronic สำหรับตรวจวัดอัตราการไหลของของเหลวอย่างต่อเนื่อง
• ออกแบบสำหรับงาน Machine Tools และระบบหล่อเย็นภายในดอกสว่าน
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• รองรับแรงดันระบบสูงสุด 200 bar หรือ 20 MPa
• มีช่วงการวัดอัตราการไหล 0.3-25 l/min
• มีค่า Flow Range 75 l/min ตามข้อมูลผู้ผลิต
• ให้สัญญาณ Analog Voltage Output 0.5-10 V
• มีเอาต์พุตแบบ Linearized Analog Signal สำหรับส่งค่าอัตราการไหล
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• ความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• ค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• รองรับน้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• รองรับอุณหภูมิของไหล 0 ถึง +60 °C
• ใช้แรงดันไฟเลี้ยง 24 VDC (-15% / +10%)
• ข้อต่อกระบวนการแบบเกลียวใน G 1/2
• เชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12 แบบ A-coded 4 Contacts
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการทำงานเชิงกล 10 ล้านรอบ
• เหมาะสำหรับการตรวจวัดการไหลของของเหลวในระบบเครื่องจักรแรงดันสูง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBU623
• รหัสผลิตภัณฑ์: SBU12DI040KG/US
• ประเภท: Flow Transmitter with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• การใช้งานหลัก: Machine Tools, Internal Cooling of Drill
• ของไหลที่รองรับ: ของเหลว น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• ช่วงการวัดอัตราการไหล: 0.3-25 l/min
• ช่วงการวัดเทียบเท่า: 0.018-1.5 m³/h
• Flow Range: 75 l/min
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด (Final Value)
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +60 °C
• แรงดันของระบบสูงสุด: 200 bar (20 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (-15% / +10%), SELV/PELV
• ช่วงแรงดันไฟฟ้าเทียบเท่า: 20.4-26.4 VDC
• กระแสไฟฟ้าที่ใช้: 10 mA
• Electrical Design: DC
• Protection Class: III
• ประเภทเอาต์พุต: Analog Signal
• Analog Voltage Output: 0.5-10 V
• ความต้านทานโหลดขั้นต่ำ: 10,000 Ω (10 kΩ)
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ข้อต่อกระบวนการ: G 1/2 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 124.5 x 80 x 40 mm
• วัสดุตัวเรือน: Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316 (1.4401), Brass, Anodised Aluminium, PU และ FKM O-ring
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• MTTF: 3,004 ปี (ค่าทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• น้ำหนัก: 740.5 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำยาหล่อเย็นภายในดอกสว่านของเครื่องจักร CNC
• ตรวจสอบการไหลในระบบหล่อเย็นแรงดันสูงของเครื่องจักรกล
• ตรวจวัดปริมาณน้ำยาหล่อเย็นระหว่างกระบวนการเจาะและกัดชิ้นงาน
• ตรวจสอบการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรมแรงดันสูง
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบที่มีเงื่อนไขเหมาะสม
• ส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog Voltage 0.5-10 V
• ตรวจสอบการเปลี่ยนแปลงของอัตราการไหลเพื่อสนับสนุนระบบแจ้งเตือนความผิดปกติ
• สนับสนุนการบำรุงรักษาเชิงป้องกันและลดความเสี่ยงจากการจ่ายน้ำยาหล่อเย็นไม่เพียงพอ

ข้อควรทราบ

• SBU623 เป็น Flow Transmitter สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่อง ไม่ใช่ Flow Switch แบบ PNP NO
• เอาต์พุตของรุ่นนี้เป็น Analog Voltage 0.5-10 V ไม่ใช่ Analog Current 4-20 mA
• อุปกรณ์รับสัญญาณต้องรองรับแรงดัน Analog 0.5-10 V และมีความต้านทานโหลดไม่น้อยกว่า 10 kΩ
• ช่วงการวัด 0.3-25 l/min แตกต่างจากค่า Flow Range 75 l/min ซึ่งเป็นข้อมูลคนละรายการใน Datasheet
• รุ่นนี้ไม่รองรับการสื่อสาร IO-Link
• ข้อต่อกระบวนการเป็นเกลียวใน G 1/2 ไม่ใช่เกลียว NPT 1/2
• แรงดันระบบต้องไม่เกิน 200 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-60 °C
• ข้อมูลความแม่นยำและการวัดของผู้ผลิตอ้างอิงการใช้งานกับน้ำยาหล่อเย็นที่อุณหภูมิ 20 °C
• อุณหภูมิที่เปลี่ยนแปลงอาจส่งผลต่อคุณสมบัติการวัดและค่ามาตรฐานสำหรับน้ำยาหล่อเย็น
• หากใช้งานกับน้ำมัน ค่าการวัดอาจได้รับผลกระทบจากอุณหภูมิและความหนืด จึงควรตรวจสอบเงื่อนไขกับผู้ผลิตก่อนใช้งาน
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลและข้อกำหนดในคู่มือของ ifm
• ควรตรวจสอบ Datasheet และคู่มือการเชื่อมต่อไฟฟ้าฉบับล่าสุดก่อนติดตั้งใช้งาน
