SBU325 \ Flow sensor \ Range 75 l/min \ PNP NO \ G 1/2 internal thread

รายละเอียด SBU325 Flow Sensor with Integrated Backflow Prevention

ifm SBU325 (SBU12DI0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบการไหลของน้ำยาหล่อเย็นภายในเครื่องจักร โดยเฉพาะระบบหล่อเย็นผ่านดอกสว่าน (Internal Drill Cooling) ในเครื่องจักร CNC และเครื่องจักรกลอุตสาหกรรม

ตัวอุปกรณ์มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) สามารถรองรับแรงดันของระบบสูงสุด 200 bar และปรับตั้งจุดสวิตช์ได้ในช่วง 0.3-75 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) พร้อมเวลาตอบสนองน้อยกว่า 0.01 วินาที เหมาะสำหรับตรวจสอบการจ่ายน้ำยาหล่อเย็นในระบบแรงดันสูงที่ต้องการการตรวจจับอย่างรวดเร็ว

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic สำหรับระบบหล่อเย็นแรงดันสูง
• ออกแบบสำหรับเครื่องจักรกลและระบบหล่อเย็นภายในดอกสว่าน
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• รองรับแรงดันระบบสูงสุด 200 bar หรือ 20 MPa
• สามารถปรับตั้งจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 0.3-75 l/min
• เหมาะสำหรับตรวจจับสถานะการไหลของของเหลวในระบบหล่อเย็นเครื่องจักร
• ให้สัญญาณเอาต์พุตแบบ DC PNP Normally Open (NO)
• มีเวลาตอบสนองน้อยกว่า 0.01 วินาที
• ความคลาดเคลื่อนในการตรวจจับ ±5% ของช่วงการตั้งค่า
• Repeatability 1% ของช่วงการตั้งค่า
• มีค่า Hysteresis ในช่วง 0.2-2 l/min
• มีไฟ LED สีเหลือง 4 ตำแหน่ง สำหรับแสดงสถานะเอาต์พุต
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +60 °C
• ใช้แรงดันไฟเลี้ยง 24 VDC (-15% / +10%)
• ข้อต่อกระบวนการแบบ G 1/2 Internal Thread
• เชื่อมต่อไฟฟ้าผ่านขั้วต่อ M12
• มีระบบป้องกันการต่อขั้วกลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 / IP67
• รองรับจำนวนรอบการทำงานเชิงกลขั้นต่ำ 10 ล้านรอบ

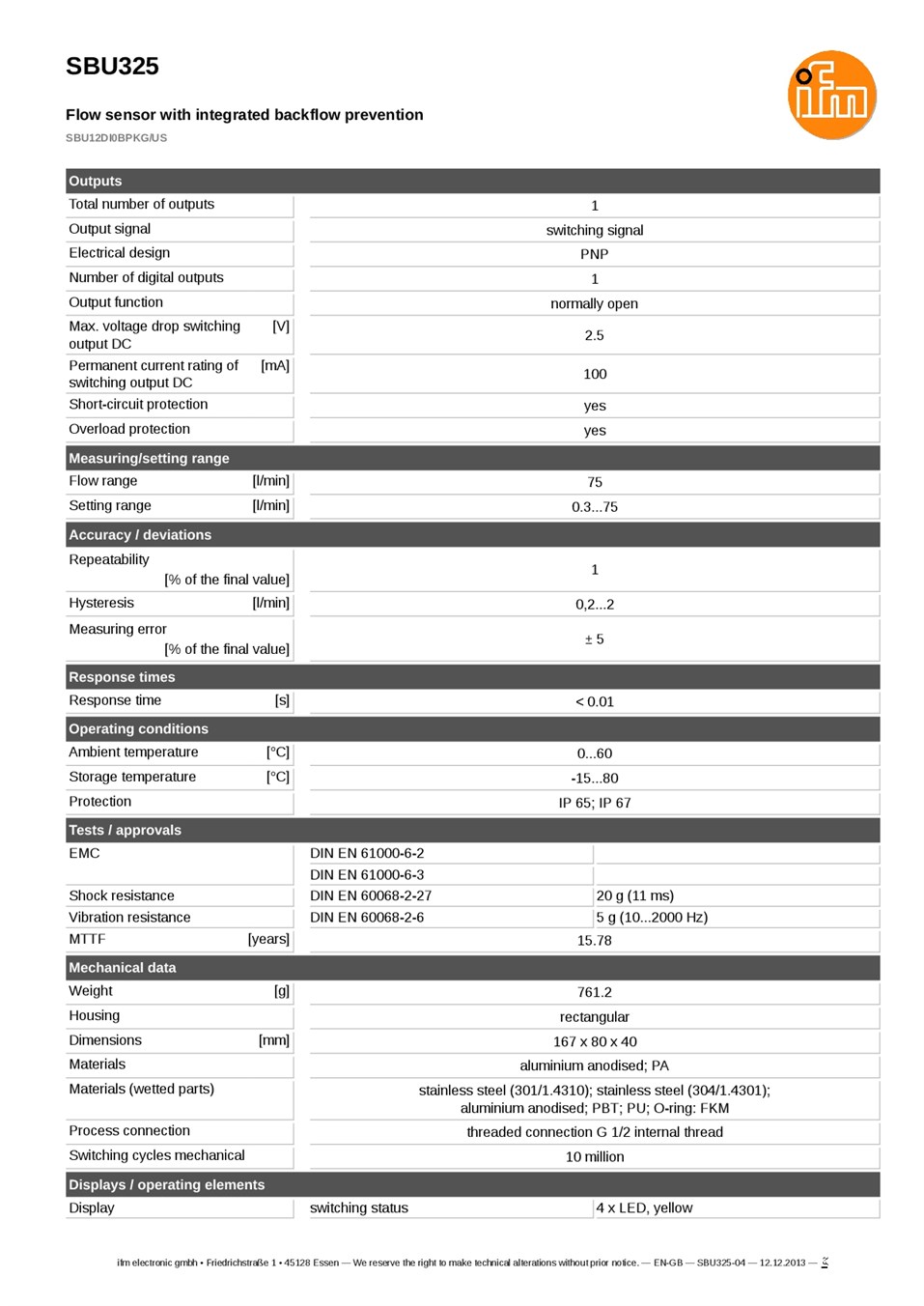

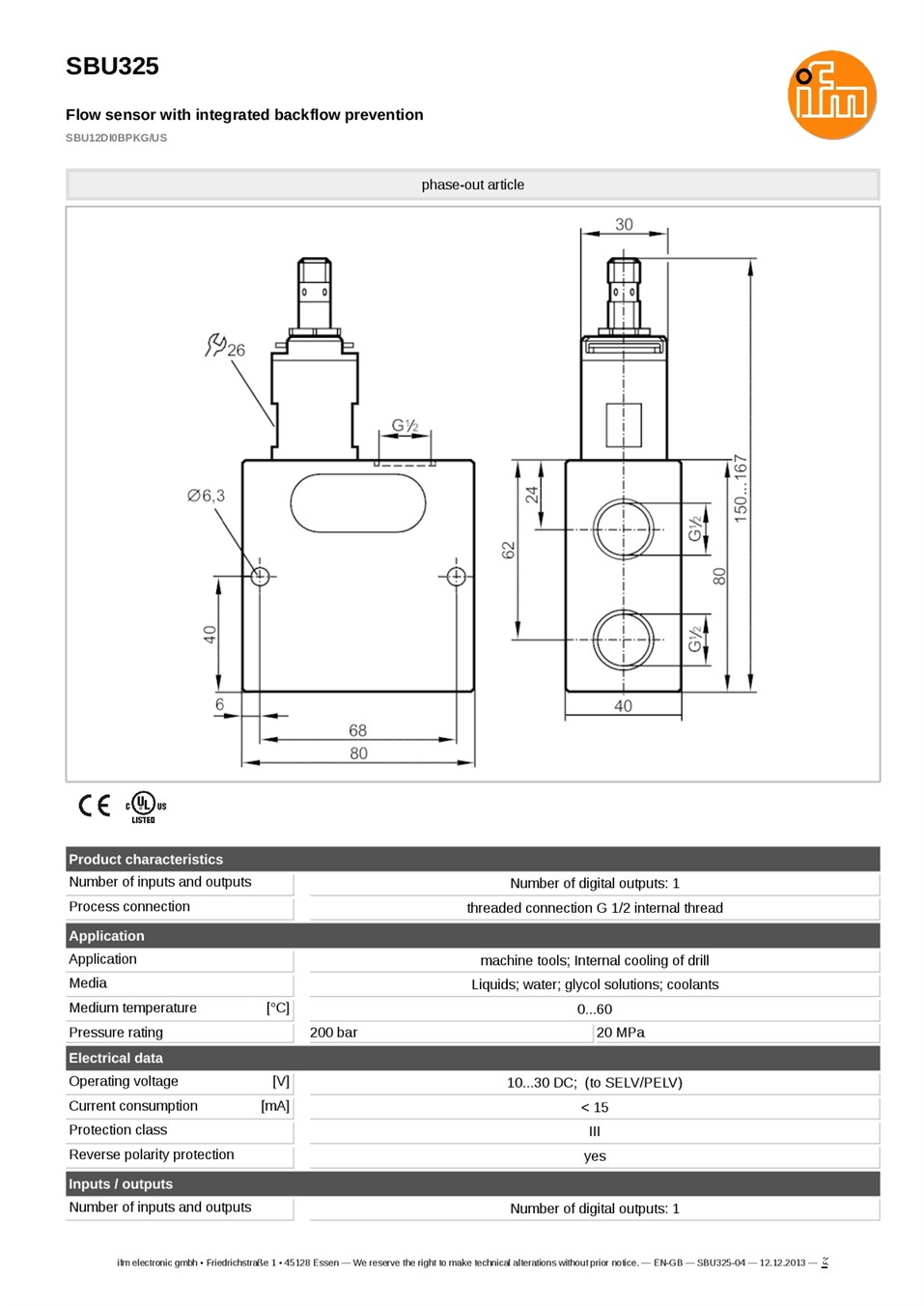

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBU325
• รหัสผลิตภัณฑ์: SBU12DI0BPKG/US
• ประเภทสินค้า: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Detection
• การใช้งานหลัก: Machine Tools, Internal Cooling of Drill
• ของไหล: น้ำยาหล่อเย็นและของเหลวที่มีคุณสมบัติเหมาะสมกับอุปกรณ์
• Flow Range: 75 l/min
• ช่วงการตั้งค่าจุดสวิตช์: 0.3-75 l/min
• ความแม่นยำ: ±5% ของช่วงการตั้งค่า
• Repeatability: 1% ของช่วงการตั้งค่า
• Hysteresis: 0.2-2 l/min
• Response Time: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +60 °C
• แรงดันของระบบสูงสุด: 200 bar (20 MPa)
• Electrical Design: DC PNP
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (-15% / +10%), SELV/PELV
• กระแสไฟฟ้าที่ใช้: <15 mA
• Protection Class: III
• จำนวนเอาต์พุต: 1 Switching Output
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุต: <2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 1/2 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector
• การกำหนดขั้วไฟฟ้า: Pin 1 (BN) L+, Pin 3 (BU) L-, Pin 4 (BK) Switching Output
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• ไฟแสดงสถานะ: Yellow LED จำนวน 4 ตำแหน่ง
• จำนวนรอบการทำงานเชิงกลขั้นต่ำ: 10 ล้านรอบ
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 15.78 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 1.4310, Stainless Steel 1.4301, Anodised Aluminium, PBT, PU และ FKM O-ring
• น้ำหนัก: ประมาณ 761 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำยาหล่อเย็นภายในดอกสว่านของเครื่องจักร CNC
• ตรวจจับการไหลในระบบหล่อเย็นแรงดันสูงของเครื่องจักรกล
• ตรวจสอบการจ่ายน้ำยาหล่อเย็นระหว่างกระบวนการเจาะชิ้นงาน
• ตรวจจับสถานะการไหลในระบบปั๊มน้ำยาหล่อเย็นแรงดันสูง
• เชื่อมต่อกับ PLC ผ่านเอาต์พุต PNP Normally Open
• ใช้ตรวจสอบการไหลที่ต่ำกว่าจุดสวิตช์เพื่อแจ้งเตือนความผิดปกติของระบบ
• สนับสนุนการบำรุงรักษาเชิงป้องกันและลดความเสี่ยงจากการจ่ายน้ำยาหล่อเย็นไม่เพียงพอ

ข้อควรทราบ

• SBU325 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Transmitter สำหรับส่งค่าการไหลแบบ Analog อย่างต่อเนื่อง
• รุ่นนี้มีเอาต์พุต DC PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วงตั้งค่าจุดสวิตช์ของ SBU325 คือ 0.3-75 l/min แตกต่างจาก SBU323 ที่มีช่วงตั้งค่า 0.3-25 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน G 1/2 ไม่ใช่ NPT 1/2
• แรงดันระบบต้องไม่เกิน 200 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-60 °C
• ข้อมูลความแม่นยำและค่าการตั้งค่าอ้างอิงน้ำยาหล่อเย็นที่อุณหภูมิ 20 °C
• การเปลี่ยนแปลงของอุณหภูมิน้ำยาหล่อเย็นอาจส่งผลต่อค่าการตั้งจุดสวิตช์
• หากใช้งานกับน้ำมัน อุณหภูมิและความหนืดจะส่งผลต่อค่าการตั้งจุดสวิตช์
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน
• ควรตรวจสอบความเข้ากันได้ของของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลที่ระบุบนตัวอุปกรณ์และข้อกำหนดในคู่มือ
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งล่าสุดของ ifm ก่อนนำไปใช้งานจริง
