SBT634 \ Flow sensor \ Range 50 l/min \ 4...20 \ G 3/4 internal thread

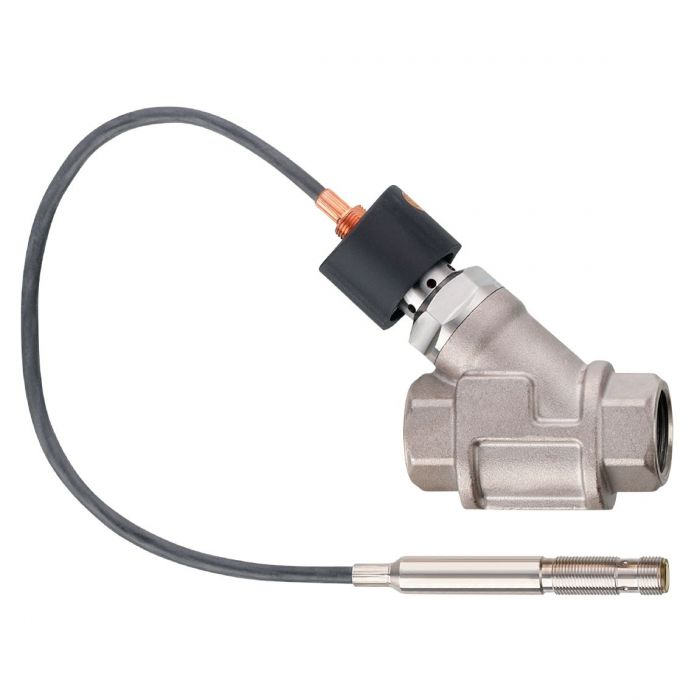

รายละเอียด SBT634 Flow Transmitter with Integrated Backflow Prevention

ifm SBT634 (SBT34XKX10KG/O/US) เป็นเซนเซอร์วัดอัตราการไหลแบบ Mechatronic Flow Transmitter ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของน้ำและของเหลวในระบบอุตสาหกรรม โดยเฉพาะระบบที่มีอุณหภูมิของไหลสูง มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และโครงสร้างที่รองรับการใช้งานในระบบท่ออุตสาหกรรม

รองรับช่วงการวัดอัตราการไหล 0.3-50 ลิตร/นาที หรือ 0.018-3.0 ลูกบาศก์เมตร/ชั่วโมง ให้สัญญาณเอาต์พุตแบบ Analog 4-20 mA สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที รองรับอุณหภูมิของไหล 10-180 °C และมีพิกัดแรงดันแบบ Static 30 bar เหมาะสำหรับการตรวจสอบการไหลในระบบหมุนเวียนน้ำร้อน ระบบควบคุมอุณหภูมิ และกระบวนการผลิตอุตสาหกรรม

คุณสมบัติเด่น

• Flow Transmitter แบบ Mechatronic สำหรับตรวจวัดอัตราการไหลของของเหลวอย่างต่อเนื่อง
• รองรับช่วงการวัดอัตราการไหล 0.3-50 ลิตร/นาที
• ช่วงการวัดเทียบเท่า 0.018-3.0 ลูกบาศก์เมตร/ชั่วโมง
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• เหมาะสำหรับการตรวจวัดน้ำและของเหลวที่มีคุณสมบัติตรงตามข้อกำหนดของผู้ผลิต
• รองรับอุณหภูมิของไหลสูงตั้งแต่ +10 ถึง +180 °C
• ให้สัญญาณเอาต์พุต Analog 4-20 mA สำหรับส่งข้อมูลอัตราการไหลอย่างต่อเนื่อง
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• มีความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• มีค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• รองรับพิกัดแรงดันแบบ Static 30 bar
• ใช้แรงดันไฟเลี้ยง 24 VDC (-15% / +10%)
• ข้อต่อกระบวนการแบบเกลียวใน G 3/4
• เชื่อมต่อไฟฟ้าผ่านสาย Silicone ยาว 0.3 เมตร พร้อมขั้วต่อ M12
• รองรับการเชื่อมต่อกับ PLC และระบบควบคุมผ่านสัญญาณ Analog 4-20 mA
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการทำงานเชิงกล 10 ล้านรอบ

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBT634
• รหัสผลิตภัณฑ์: SBT34XKX10KG/O/US
• ประเภท: Flow Transmitter with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• ของไหลที่รองรับ: ของเหลวและน้ำ
• ช่วงการวัดอัตราการไหล: 0.3-50 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.018-3.0 m³/h
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด (Final Value)
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: +10 ถึง +180 °C
• พิกัดแรงดันของระบบ: 30 bar (3 MPa)
• ลักษณะพิกัดแรงดัน: Static Pressure
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (-15% / +10%)
• กระแสไฟฟ้าที่ใช้: <35 mA
• Electrical Design: DC
• Protection Class: III
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ประเภทเอาต์พุต: Analog Signal
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุด: 500 Ω
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 3/4 Internal Thread
• สายเชื่อมต่อ: Silicone Cable, 0.3 m
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• MTTF: 393 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Brass White Bronze-coated, PPS, Copper Alloy, Anodised Aluminium, PEI, Silicone, EPDM และ FKM
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316 (1.4401), Stainless Steel 304 (1.4301), Brass, Chemically Nickel-plated Brass, PPS, FKM O-ring และ Nickel-plated Metallic Alloy Magnet
• น้ำหนัก: ประมาณ 678.75 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหมุนเวียนน้ำร้อนของเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในกระบวนการผลิตที่มีอุณหภูมิสูง
• ตรวจสอบอัตราการไหลในระบบควบคุมอุณหภูมิของเครื่องจักร
• ตรวจวัดการไหลของน้ำในระบบระบายความร้อนอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบปั๊มและระบบท่อหมุนเวียนของเหลว
• ส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ติดตามประสิทธิภาพระบบจ่ายน้ำและระบบหมุนเวียนของเหลว
• ใช้ตรวจสอบความผิดปกติของอัตราการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBT634 เป็น Flow Transmitter ที่ให้สัญญาณ Analog 4-20 mA ไม่ใช่ Flow Switch แบบ PNP NO และไม่รองรับ IO-Link
• ช่วงการวัดของรุ่น SBT634 คือ 0.3-50 l/min ซึ่งแตกต่างจากรุ่น SBT633 ที่มีช่วงการวัด 0.3-25 l/min
• ช่วง 0.3-50 l/min เป็นช่วงการวัดอัตราการไหล ไม่ใช่ช่วงการตั้งค่าจุดสวิตช์
• ข้อต่อกระบวนการเป็นเกลียวใน G 3/4 ไม่ใช่เกลียว NPT 3/4
• อุณหภูมิของไหลที่รองรับคือ +10 ถึง +180 °C ส่วนอุณหภูมิแวดล้อมคือ 0 ถึง +60 °C
• พิกัดแรงดัน 30 bar ที่ระบุเป็นค่า Static Pressure ควรตรวจสอบเงื่อนไขการใช้งานจริงก่อนติดตั้ง
• ข้อมูลความแม่นยำและคุณสมบัติการวัดอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสของอุปกรณ์ก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• ความต้านทานโหลดของระบบรับสัญญาณ Analog ต้องไม่เกิน 500 Ω
• ควรตรวจสอบคู่มือการติดตั้ง การเชื่อมต่อไฟฟ้า และ Datasheet ล่าสุดจาก ifm ก่อนใช้งาน
