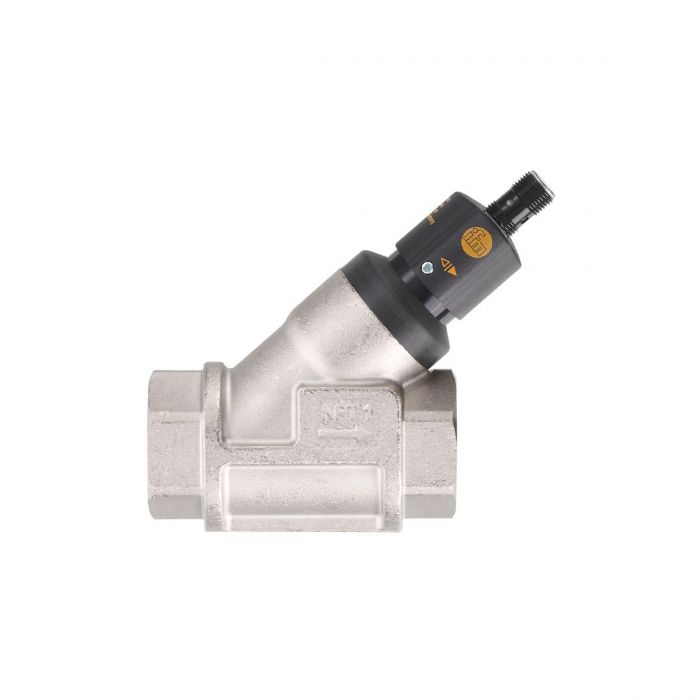

SBN346 \ Flow sensor \ PNP NO \ 1" NPT internal thread

รายละเอียด SBN346 Flow Sensor with Integrated Backflow Prevention

ifm SBN346 (SBY11BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยตรวจจับการไหลและลดโอกาสการไหลย้อนกลับภายในระบบท่อ

สามารถปรับตั้งค่าจุดสวิตช์ (Switch Point) ได้ในช่วง 1.32-26.4 US gpm หรือประมาณ 5-100 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองน้อยกว่า 0.01 วินาที พร้อมไฟ LED แสดงสถานะการสวิตช์ เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic พร้อมระบบป้องกันการไหลย้อนกลับในตัว
• เหมาะสำหรับตรวจจับการไหลของน้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• สามารถปรับตั้งค่าจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 1.32-26.4 US gpm
• ช่วงการตั้งค่าจุดสวิตช์เทียบเท่าประมาณ 5-100 ลิตร/นาที
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• เอาต์พุตดิจิทัลแบบ PNP Normally Open (NO) จำนวน 1 ช่อง
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• รองรับแรงดันระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C
• ใช้แรงดันไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน 1 Inch NPT
• สามารถปรับตั้งค่าจุดสวิตช์ได้โดยตรงที่ตัวอุปกรณ์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• รองรับการสวิตช์เชิงกล 10 ล้านครั้ง
• เหมาะสำหรับระบบควบคุมอัตโนมัติและเครื่องจักรอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBN346
• รหัสผลิตภัณฑ์: SBY11BF0BPKG/US
• ประเภท: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Detection
• ของไหลที่รองรับ: ของเหลว น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• ช่วงการตั้งค่าจุดสวิตช์: 1.32-26.4 US gpm
• ช่วงการตั้งค่าจุดสวิตช์ (เทียบเท่า): ประมาณ 5-100 l/min
• ความคลาดเคลื่อนในการตรวจจับ: ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability: 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• Hysteresis: 0.8-1.58 US gpm (ประมาณ 3-6 l/min)
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 32-185 °F (0 ถึง +85 °C)
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 15 mA
• จำนวนเอาต์พุตทั้งหมด: 1 Output
• จำนวน Digital Outputs: 1
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ (ที่ 500 VDC)
• ข้อต่อกระบวนการ: 1 Inch NPT Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• อุณหภูมิแวดล้อม: 32-140 °F (0 ถึง +60 °C)
• อุณหภูมิในการจัดเก็บ: 5-176 °F (-15 ถึง +80 °C)
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• ไฟแสดงสถานะ: 4 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 3318 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Chemically Nickel-plated Brass, PPS, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301/304, PBT, Chemically Nickel-plated Brass, PP, PPS, Polyolefin และ FKM O-ring
• น้ำหนัก: 1,088.45 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบสถานะการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรม
• ตรวจจับอัตราการไหลที่ต่ำกว่าจุดสวิตช์เพื่อใช้แจ้งเตือนความผิดปกติของระบบ
• เชื่อมต่อกับ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้ติดตามสถานะการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBN346 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Meter สำหรับส่งค่าอัตราการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วง 1.32-26.4 US gpm เป็นช่วงการตั้งค่าจุดสวิตช์ ไม่ใช่ช่วงการวัดแบบ Analog
• ข้อต่อกระบวนการเป็นเกลียวใน 1 Inch NPT ไม่ใช่เกลียว G 1 หรือ Rp 1
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 68 °F หรือ 20 °C
• ควรตรวจสอบชนิดของของไหลให้เหมาะสมกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• ห้ามหมุนฝาปรับจุดสวิตช์เกินช่วงสูงสุดที่กำหนด
• แรงดันระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-85 °C
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนใช้งาน
• ควรตรวจสอบคู่มือการติดตั้งและการเชื่อมต่อไฟฟ้าจาก ifm ก่อนใช้งาน
