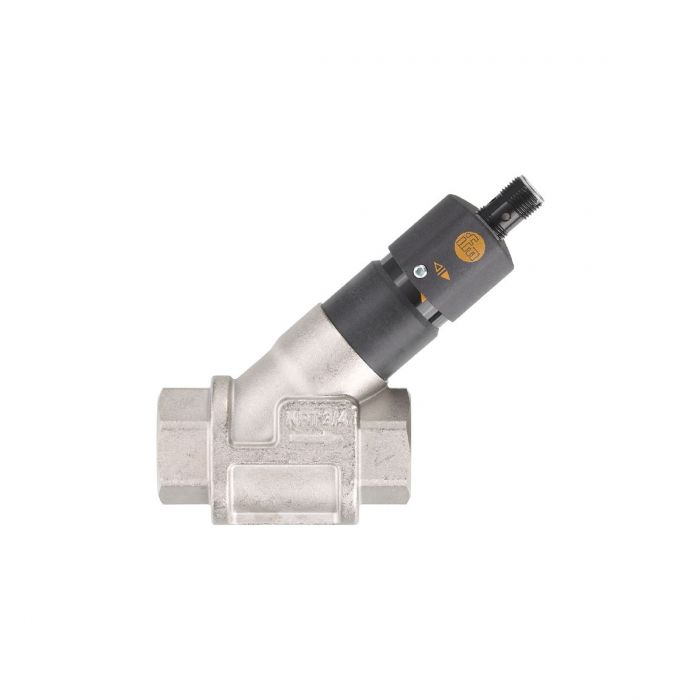

SBN333 \ Flow sensor \ PNP NO \ 3/4" NPT internal thread

รายละเอียด SBN333 Flow Sensor with Integrated Backflow Prevention

ifm SBN333 (SBY34BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำและน้ำยาหล่อเย็น มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยตรวจสอบสถานะการไหลและป้องกันการไหลย้อนกลับในระบบท่อ

สามารถปรับตั้งค่าจุดสวิตช์ (Switch Point) ได้ในช่วง 0.26-6.6 US gpm หรือประมาณ 1-25 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองน้อยกว่า 0.01 วินาที พร้อมไฟ LED แสดงสถานะการทำงาน เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และการตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic พร้อมระบบป้องกันการไหลย้อนกลับในตัว
• เหมาะสำหรับตรวจจับการไหลของน้ำและน้ำยาหล่อเย็นในระบบอุตสาหกรรม
• สามารถปรับตั้งค่าจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 0.26-6.6 US gpm
• ช่วงตั้งค่าจุดสวิตช์เทียบเท่าประมาณ 1-25 ลิตร/นาที
• มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• เอาต์พุตดิจิทัลแบบ PNP Normally Open (NO) จำนวน 1 ช่อง
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• รองรับแรงดันของระบบสูงสุด 40 bar
• รองรับอุณหภูมิของไหล 0 ถึง +85 °C
• ใช้แรงดันไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบเกลียวใน 3/4 NPT
• สามารถปรับจุดสวิตช์ได้โดยตรงที่ตัวอุปกรณ์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการสวิตช์เชิงกลอย่างน้อย 10 ล้านครั้ง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBN333
• รหัสผลิตภัณฑ์: SBY34BF0BPKG/US
• ประเภท: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Detection
• ของไหลที่รองรับ: ของเหลว น้ำ และน้ำยาหล่อเย็น
• ช่วงการตั้งค่าจุดสวิตช์: 0.26-6.6 US gpm
• ช่วงการตั้งค่าจุดสวิตช์ (เทียบเท่า): ประมาณ 1-25 l/min
• ความคลาดเคลื่อนในการตรวจจับ: ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability: 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• Hysteresis: 0.13-0.53 US gpm
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 32-185 °F (0 ถึง +85 °C)
• แรงดันของระบบสูงสุด: 40 bar (4 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 15 mA
• จำนวนเอาต์พุตทั้งหมด: 1 Output
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: 3/4 NPT Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• อุณหภูมิแวดล้อม: 32-140 °F (0 ถึง +60 °C)
• อุณหภูมิในการจัดเก็บ: 5-176 °F (-15 ถึง +80 °C)
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• MTTF: 3318 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• ไฟแสดงสถานะ: 4 x Yellow LED
• วัสดุตัวเรือน: Chemically Nickel-plated Brass, PPS, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301/304, PBT, Chemically Nickel-plated Brass, PP, PPS, Polyolefin และ FKM O-ring
• น้ำหนัก: 578.25 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนของเหลว
• ตรวจสอบสถานะการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรม
• ตรวจจับอัตราการไหลที่ต่ำกว่าจุดสวิตช์เพื่อใช้แจ้งเตือนความผิดปกติของระบบ
• เชื่อมต่อกับ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้ติดตามสถานะการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBN333 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Meter สำหรับส่งค่าการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วง 0.26-6.6 US gpm เป็นช่วงการตั้งค่าจุดสวิตช์ ไม่ใช่ช่วงวัดแบบ Analog
• ข้อต่อกระบวนการเป็นเกลียวใน 3/4 NPT ไม่ใช่เกลียว G 3/4 หรือ Rp 3/4
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 68 °F หรือ 20 °C
• ควรตรวจสอบชนิดของของไหลให้เหมาะสมกับวัสดุส่วนสัมผัสของอุปกรณ์ก่อนใช้งาน
• ควรติดตั้งเซนเซอร์ตามทิศทางลูกศรการไหลที่ระบุบนตัวเรือน
• ห้ามหมุนตัวปรับจุดสวิตช์เกินช่วงสูงสุดที่กำหนด
• อุณหภูมิของไหลต้องอยู่ในช่วง 0-85 °C และแรงดันของระบบต้องไม่เกิน 40 bar
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนใช้งาน
• ควรตรวจสอบคู่มือการติดตั้งและการเชื่อมต่อไฟฟ้าจาก ifm ก่อนใช้งาน
