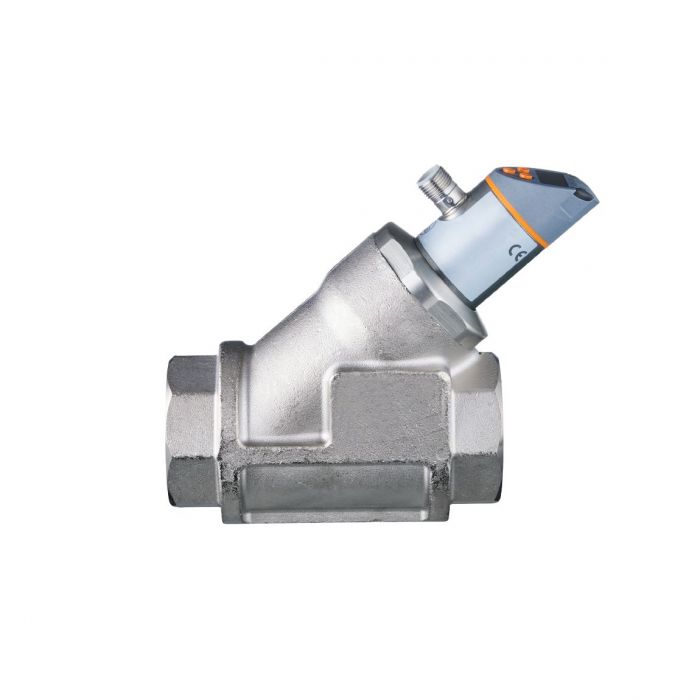

SBN257 \ Flow sensor \ Range 3000 gph \ NO \ 4...20 \ 1 1/2" NPT internal thread

รายละเอียด SBN257 Flow Meter with Integrated Backflow Prevention and Display

ifm SBN257 (SBN32IF0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของผู้ผลิต มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว

รองรับช่วงการวัดอัตราการไหล 1-50 US gpm หรือ 60-3000 US gal/h เทียบเท่าประมาณ 3.79-189.27 ลิตร/นาที รองรับเอาต์พุตแบบ Switching, Analog 4-20 mA, Frequency และการสื่อสาร IO-Link สามารถเชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติ เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว ระบบหล่อลื่น และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลในช่วง 1-50 US gpm หรือ 60-3000 US gal/h
• รองรับน้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนดของผู้ผลิต
• รองรับการเลือกชนิดน้ำมันอ้างอิงความหนืด 10 หรือ 46 mm²/s ที่อุณหภูมิ 40 °C
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว
• ใช้หลักการตรวจวัดแบบ Mechatronic Flow Measurement
• รองรับ Measuring Dynamics 1:50
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลได้รวดเร็ว
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• มีไฟ LED สำหรับแสดงหน่วยวัดและสถานะการทำงานของเอาต์พุต
• รองรับสัญญาณ Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link สำหรับการตั้งค่าและตรวจสอบข้อมูล
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC)
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับการตั้งค่าจุดสวิตช์
• สามารถเลือกชนิดของไหล ปรับค่าหน่วงสัญญาณ และตั้งค่าการแสดงผลได้
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBN257
• รหัสผลิตภัณฑ์: SBN32IF0FRKG
• ประเภท: Flow Meter with Integrated Backflow Prevention and Display
• หลักการทำงาน: Mechatronic Flow Measurement
• ช่วงการวัดอัตราการไหล: 1-50 US gpm
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 60-3000 US gal/h
• ช่วงการวัดเทียบเท่า: ประมาณ 3.79-189.27 l/min
• ช่วงแสดงผลอัตราการไหล: 0-60 US gpm หรือ 0-3600 US gal/h
• ความละเอียดในการแสดงค่าการไหล: 0.2 US gpm หรือ 20 US gal/h
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: 14 ถึง 212 °F (เทียบเท่า -10 ถึง +100 °C)
• ช่วงแสดงผลอุณหภูมิ: -26 ถึง +252 °F
• ความละเอียดในการแสดงค่าอุณหภูมิ: 2 °F
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนด
• ความหนืดอ้างอิงสำหรับน้ำมัน: 10 และ 46 mm²/s ที่ 40 °C
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 25 bar
• จำนวนเอาต์พุตทั้งหมด: 2 Outputs (กำหนดฟังก์ชันได้)
• จำนวน Digital Outputs: 2 (ขึ้นอยู่กับการกำหนดค่า)
• จำนวน Analog Outputs: 1 (ขึ้นอยู่กับการกำหนดค่า)
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• Switching Output: Normally Open / Normally Closed (ตั้งค่าได้)
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• กระแสโหลดสูงสุดต่อ Switching Output: 150 mA ต่อเอาต์พุต (ขึ้นอยู่กับอุณหภูมิแวดล้อม)
• การสื่อสาร: IO-Link
• ความแม่นยำในการวัดการไหล: ±(4% MW + 1% MEW) ภายใต้เงื่อนไขที่กำหนดโดยผู้ผลิต
• Repeatability: ±1% MEW
• ข้อต่อกระบวนการ: 1 1/2 Inch NPT Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4 Pins, A-coded
• หน้าสัมผัสไฟฟ้า: Gold-plated Contacts
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• หน้าจอแสดงผล: 4-digit Alphanumeric Display (Red/Green)
• ไฟแสดงหน่วยวัด: 3 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms)
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• วัสดุตัวเรือน: Stainless Steel 316L, PBT+PC-GF30, PBT-GF20, PC และ Chemically Nickel-plated Brass
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Chemically Nickel-plated Brass, PPS, POM Spacer และ FKM O-ring
• น้ำหนัก: ประมาณ 2,258.35 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของอุปกรณ์
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบควบคุมกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ติดตามสภาวะการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBN257 เป็น Flow Meter สำหรับตรวจวัดอัตราการไหลอย่างต่อเนื่อง ไม่ใช่ Flow Switch แบบจุดสวิตช์อย่างเดียว
• ช่วงการวัดตาม Datasheet คือ 1-50 US gpm หรือ 60-3000 US gal/h ไม่ควรนำช่วงวัดของ SBN246 มาใช้แทน
• ข้อต่อกระบวนการเป็นเกลียวใน 1 1/2 Inch NPT ไม่ใช่เกลียว G 1 1/2
• รองรับการตั้งค่า Switching, Analog, Frequency และ IO-Link โดยฟังก์ชันขึ้นอยู่กับการกำหนดค่า OUT1 และ OUT2
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C และเงื่อนไขที่ระบุใน Datasheet
• ควรเลือกชนิดของไหลในการตั้งค่าอุปกรณ์ให้ตรงกับการใช้งานจริง
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• ควรตรวจสอบความเข้ากันได้ของของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนใช้งาน
