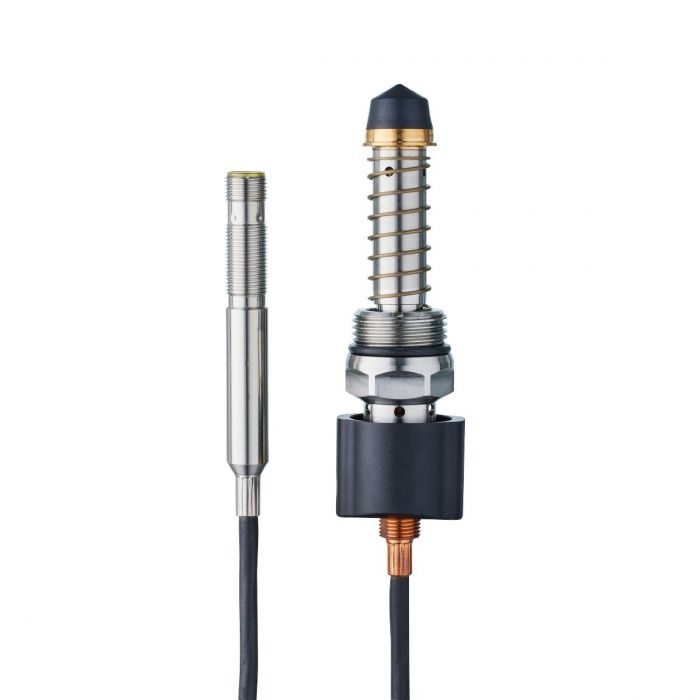

SBM613 \ Flow sensor \ Range 25 l/min \ 4...20 \ G 3/4 external thread

รายละเอียด SBM613 Measurement Insert for Flow Transmitters with Fast Response Time

ifm SBM613 (SBM34XKX10KG/O/US) เป็นชุดเซนเซอร์วัดอัตราการไหล (Measurement Insert for Flow Transmitters) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับติดตั้งภายในชุดท่อหรือวาล์วในระบบ OEM เพื่อใช้ตรวจวัดอัตราการไหลของของเหลว เช่น น้ำและสารละลายไกลคอล โดยมีโครงสร้างขนาดกะทัดรัดและตอบสนองต่อการเปลี่ยนแปลงของอัตราการไหลได้อย่างรวดเร็ว

รองรับช่วงการวัดอัตราการไหล 0.3-25 ลิตร/นาที หรือ 0.018-1.5 ลูกบาศก์เมตร/ชั่วโมง ให้สัญญาณเอาต์พุตแบบ Analog 4-20 mA สำหรับส่งข้อมูลไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที และรองรับอุณหภูมิของไหล 10-180 °C เหมาะสำหรับผู้ผลิตเครื่องจักรและผู้พัฒนาระบบที่ต้องการรวมเซนเซอร์วัดการไหลเข้ากับอุปกรณ์หรือชุดวาล์วของตนเอง

คุณสมบัติเด่น

• ชุดเซนเซอร์วัดอัตราการไหลแบบ Measurement Insert สำหรับงาน OEM
• ใช้หลักการตรวจวัดแบบ Mechatronic Flow Measurement
• รองรับช่วงการวัดอัตราการไหล 0.3-25 ลิตร/นาที
• เหมาะสำหรับตรวจวัดน้ำและสารละลายไกลคอล
• สามารถติดตั้งภายในชุดท่อหรือวาล์วที่ออกแบบให้รองรับอุปกรณ์
• ให้สัญญาณเอาต์พุต Analog 4-20 mA สำหรับส่งค่าอัตราการไหลอย่างต่อเนื่อง
• ตอบสนองต่อการเปลี่ยนแปลงของอัตราการไหลภายในเวลาน้อยกว่า 0.01 วินาที
• มีความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• มีค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• รองรับอุณหภูมิของไหลตั้งแต่ 10 ถึง +180 °C
• รองรับแรงดันของระบบสูงสุด 15 bar ที่อุณหภูมิของไหลสูงสุดตามข้อกำหนด
• รองรับแรงดันได้ถึง 25 bar เมื่ออุณหภูมิของไหลไม่เกิน 85 °C
• ใช้แรงดันไฟเลี้ยง 24 VDC (-15% / +10%)
• ข้อต่อกระบวนการแบบ G 3/4 External Thread
• เชื่อมต่อไฟฟ้าผ่านสายยาว 0.3 เมตร พร้อมขั้วต่อ M12
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBM613
• รหัสผลิตภัณฑ์: SBM34XKX10KG/O/US
• ประเภท: Measurement Insert for Flow Transmitters with Fast Response Time
• หลักการทำงาน: Mechatronic Flow Measurement
• ลักษณะการติดตั้ง: Measurement Insert สำหรับติดตั้งในชุดท่อหรือวาล์วของระบบ OEM
• ของไหลที่รองรับ: ของเหลว น้ำ และสารละลายไกลคอล
• ช่วงการวัดอัตราการไหล: 0.3-25 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.018-1.5 m³/h
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด (Final Value)
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: +10 ถึง +180 °C
• แรงดันของระบบที่อุณหภูมิสูงสุด: 15 bar (1.5 MPa)
• แรงดันของระบบที่อุณหภูมิไม่เกิน 85 °C: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (-15% / +10%)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• Electrical Design: DC
• ประเภทเอาต์พุต: Analog Signal
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุด: 500 Ω
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 3/4 External Thread
• สายเชื่อมต่อ: Cable 0.3 m, Silicone
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316 (1.4401), Brass, PPS และ FKM O-ring
• น้ำหนัก: 285 กรัม

การใช้งาน

• ใช้เป็นชุดเซนเซอร์วัดการไหลสำหรับผู้ผลิตเครื่องจักรและอุปกรณ์ OEM
• ติดตั้งภายในชุดท่อหรือวาล์วที่ออกแบบให้รองรับเซนเซอร์
• ตรวจวัดอัตราการไหลของน้ำในระบบเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบอัตราการไหลในระบบที่มีอุณหภูมิของไหลสูง
• ส่งค่าอัตราการไหลแบบต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ในระบบตรวจสอบและควบคุมอัตราการไหลที่ต้องการการตอบสนองรวดเร็ว
• ใช้สำหรับพัฒนาชุดตรวจวัดการไหลที่รวมเข้ากับเครื่องจักรหรือระบบควบคุมเฉพาะทาง

ข้อควรทราบ

• SBM613 เป็น Measurement Insert สำหรับงาน OEM ไม่ใช่ Flow Meter แบบสำเร็จรูปสำหรับติดตั้งเข้ากับท่อทั่วไปโดยตรง
• ผู้ผลิตระบุว่าอุปกรณ์นี้เป็นชุดวัดสำหรับงาน OEM และไม่ใช่อะไหล่ทดแทนทั่วไป (No Replacement Part)
• รุ่นนี้ให้สัญญาณ Analog 4-20 mA ไม่ใช่ Switching Output แบบ PNP NO และไม่รองรับ IO-Link
• ช่วง 0.3-25 l/min เป็นช่วงการวัดอัตราการไหล ไม่ใช่ช่วงการตั้งค่าจุดสวิตช์
• ข้อมูลความแม่นยำและคุณสมบัติการวัดของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบความเข้ากันได้ของชนิดของไหลกับวัสดุส่วนสัมผัสของอุปกรณ์ก่อนใช้งาน
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน
• เมื่ออุณหภูมิของไหลสูงสุด 180 °C แรงดันระบบต้องไม่เกิน 15 bar
• แรงดัน 25 bar ใช้ได้ภายใต้เงื่อนไขอุณหภูมิของไหลไม่เกิน 85 °C
• ต้องออกแบบชุดติดตั้งหรือวาล์วให้เหมาะสมกับรูปทรง ขนาด และข้อต่อของ Measurement Insert
• ควรตรวจสอบรายละเอียดทางกลและการเชื่อมต่อไฟฟ้าจากเอกสารของ ifm ก่อนติดตั้งใช้งาน
