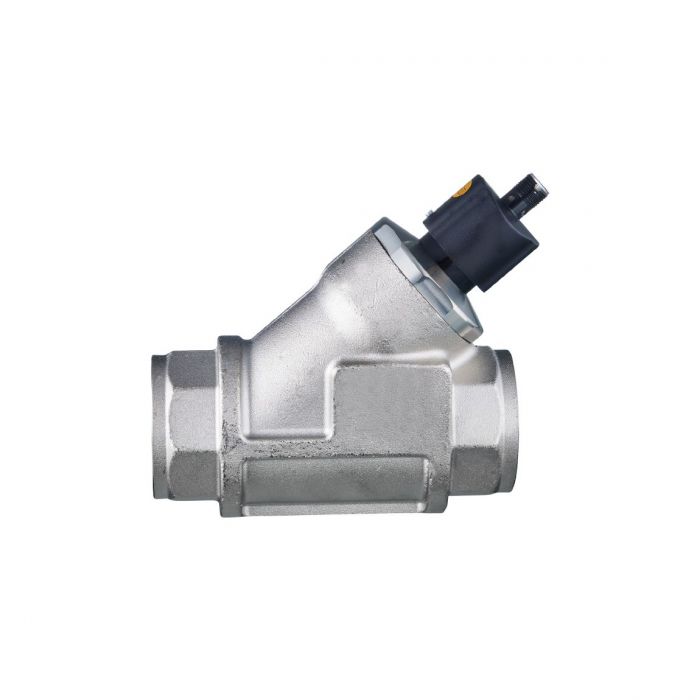

SBG357 \ Flow sensor \ PNP NO \ G 1 1/4 internal thread

รายละเอียด SBG357 Flow Sensor with Fast Response Time

ifm SBG357 (SBG32BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น โดยใช้หลักการตรวจจับการไหลเชิงกลร่วมกับระบบอิเล็กทรอนิกส์ ให้การตอบสนองรวดเร็วและสามารถปรับตั้งค่าจุดสวิตช์ได้ตามความต้องการ

สามารถปรับตั้งค่าจุดสวิตช์ (Switch Point) ได้ในช่วง 20-200 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองน้อยกว่า 0.01 วินาที พร้อมไฟ LED แสดงสถานะการทำงาน เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และการตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic พร้อมการตอบสนองที่รวดเร็ว
• รองรับของเหลว ได้แก่ น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• สามารถปรับตั้งค่าจุดสวิตช์ได้ในช่วง 20-200 ลิตร/นาที
• เวลาตอบสนองน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• เอาต์พุตดิจิทัลแบบ PNP Normally Open (NO) จำนวน 1 ช่อง
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• รองรับแรงดันของระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C
• ใช้แรงดันไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบ G 1 1/4 Internal Thread
• สามารถปรับจุดสวิตช์ได้โดยตรงที่ตัวอุปกรณ์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• โครงสร้างแข็งแรง เหมาะสำหรับระบบควบคุมอัตโนมัติและเครื่องจักรอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBG357
• รหัสผลิตภัณฑ์: SBG32BF0BPKG/US
• ประเภท: Flow Sensor with Fast Response Time
• หลักการทำงาน: Mechatronic Flow Detection
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และของเหลวที่มีคุณสมบัติเหมาะสม
• ช่วงการตั้งค่าจุดสวิตช์: 20-200 l/min
• ความคลาดเคลื่อนในการตรวจวัด: ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability: 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• Hysteresis: 5-10 l/min
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +85 °C
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 15 mA
• จำนวนเอาต์พุต: 1 Digital Output
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 1 1/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• ไฟแสดงสถานะ: 4 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms)
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• วัสดุตัวเรือน: Chemically Nickel-plated Brass, PPS, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301/304, PBT, Chemically Nickel-plated Brass, PP, PPS, POM Spacer, Polyolefin และ FKM O-ring
• น้ำหนัก: 2,474.95 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรม
• ตรวจจับการไหลต่ำกว่าค่าที่กำหนดเพื่อแจ้งเตือนความผิดปกติของระบบ
• เชื่อมต่อกับ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้ติดตามสถานะการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBG357 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Meter สำหรับแสดงค่าอัตราการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วง 20-200 l/min เป็นช่วงการตั้งค่าจุดสวิตช์ ไม่ใช่ช่วงการวัดแบบ Analog
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบชนิดของของไหลให้เหมาะสมกับวัสดุส่วนสัมผัสของอุปกรณ์ก่อนใช้งาน
• ควรติดตั้งเซนเซอร์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• ห้ามหมุนตัวปรับค่าจุดสวิตช์เกินช่วงสูงสุดที่กำหนด
• แรงดันระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง 0-85 °C
• ผู้ผลิตระบุว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและรูปแบบการติดตั้งจากแบบล่าสุดก่อนใช้งาน
• ควรตรวจสอบคู่มือการติดตั้งและการเชื่อมต่อไฟฟ้าจาก ifm ก่อนใช้งาน
