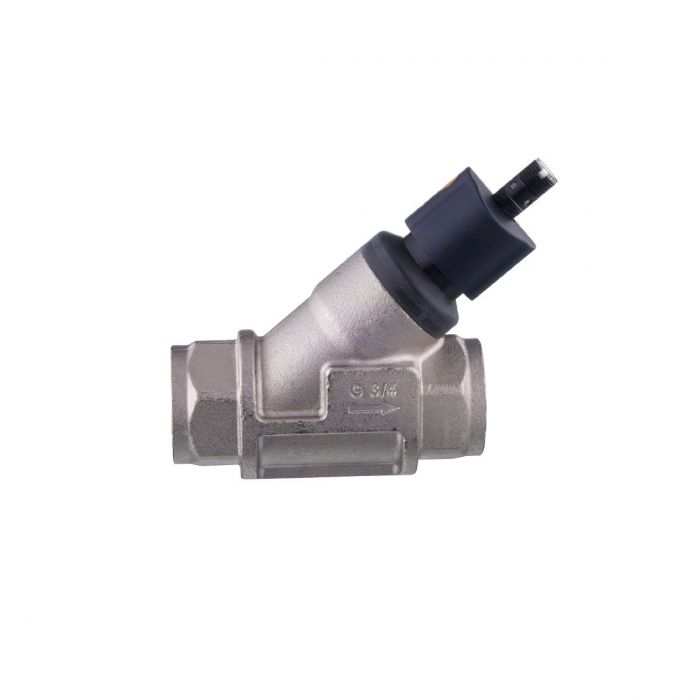

SBG346 \ Flow sensor \ PNP NO \ G 3/4 external thread

รายละเอียด SBG346 Flow Sensor with Integrated Backflow Prevention

ifm SBG346 (SBY11BF0BPKG/US) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor / Flow Switch) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจสอบการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น พร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยตรวจสอบสถานะการไหลและลดความเสี่ยงจากการไหลย้อนกลับในระบบท่อ

สามารถปรับตั้งค่าจุดสวิตช์ (Switch Point) ได้ในช่วง 5-100 ลิตร/นาที ให้สัญญาณเอาต์พุตแบบ PNP Normally Open (NO) จำนวน 1 ช่อง มีเวลาตอบสนองรวดเร็วน้อยกว่า 0.01 วินาที พร้อมไฟ LED แสดงสถานะการทำงาน เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลแบบ Mechatronic พร้อมระบบป้องกันการไหลย้อนกลับในตัว
• รองรับของเหลว ได้แก่ น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• สามารถปรับตั้งค่าจุดสวิตช์ได้อย่างต่อเนื่องในช่วง 5-100 ลิตร/นาที
• ใช้หลักการตรวจจับการไหลแบบ Mechatronic ให้การตอบสนองรวดเร็ว
• เวลาตอบสนองน้อยกว่า 0.01 วินาที หรือ 10 มิลลิวินาที
• เอาต์พุตดิจิทัลแบบ PNP Normally Open (NO) จำนวน 1 ช่อง
• มีไฟ LED สีเหลือง 4 ดวง สำหรับแสดงสถานะการสวิตช์
• รองรับแรงดันของระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหลตั้งแต่ 0 ถึง +85 °C
• ใช้ไฟเลี้ยง 10-30 VDC
• ข้อต่อกระบวนการแบบ G 3/4 Internal Thread
• สามารถปรับจุดสวิตช์ได้โดยตรงที่ตัวอุปกรณ์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• โครงสร้างแข็งแรง เหมาะสำหรับการใช้งานในระบบอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBG346
• รหัสผลิตภัณฑ์: SBY11BF0BPKG/US
• ประเภท: Flow Sensor with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• ช่วงการตั้งค่าจุดสวิตช์: 5-100 l/min
• ความคลาดเคลื่อนในการตรวจวัด: ±5% ของค่าสุดท้ายของช่วงการตั้งค่า
• Repeatability: 1% ของค่าสุดท้ายของช่วงการตั้งค่า
• Hysteresis: 3-6 l/min
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: 0 ถึง +85 °C
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 10-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 15 mA
• จำนวนเอาต์พุต: 1 Digital Output
• ประเภทเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open (NO)
• กระแสโหลดสูงสุดของเอาต์พุต: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ (ที่ 500 VDC)
• ข้อต่อกระบวนการ: G 3/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, 4 Contacts
• Protection Class: III
• ไฟแสดงสถานะ: 4 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• วัสดุตัวเรือน: Chemically Nickel-plated Brass, PPS, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 301/304, PBT, Chemically Nickel-plated Brass, PP, PPS, Polyolefin และ FKM O-ring
• น้ำหนัก: 1,282.7 กรัม

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรม
• ตรวจจับการไหลต่ำกว่าค่าที่กำหนดเพื่อแจ้งเตือนความผิดปกติของระบบ
• เชื่อมต่อกับ PLC ผ่านสัญญาณ PNP Switching Output
• ใช้ในระบบตรวจสอบการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBG346 เป็น Flow Switch สำหรับตรวจจับการไหลตามจุดสวิตช์ที่ตั้งค่า ไม่ใช่ Flow Meter สำหรับแสดงค่าอัตราการไหลแบบต่อเนื่อง
• รุ่นนี้มีเอาต์พุต PNP Normally Open จำนวน 1 ช่อง ไม่รองรับ Analog 4-20 mA หรือ IO-Link
• ช่วง 5-100 l/min เป็นช่วงการตั้งค่าจุดสวิตช์ ไม่ใช่ช่วงการวัดแบบ Analog
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบชนิดของของไหลให้เหมาะสมกับวัสดุส่วนสัมผัสของอุปกรณ์ก่อนใช้งาน
• ควรติดตั้งเซนเซอร์ตามทิศทางลูกศรการไหลบนตัวเรือน
• ห้ามหมุนตัวปรับค่าจุดสวิตช์เกินช่วงสูงสุดที่กำหนด
• อุณหภูมิของไหลต้องอยู่ในช่วง 0-85 °C และแรงดันระบบต้องไม่เกิน 25 bar
• ผู้ผลิตระบุว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและรูปแบบการติดตั้งจากแบบล่าสุดก่อนใช้งาน
• ควรตรวจสอบคู่มือการติดตั้งและการเชื่อมต่อไฟฟ้าจาก ifm ก่อนใช้งาน
