SB7244 \ Flow sensor \ Range 50 l/min \ NO/NC \ 4...20 \ G 1 internal thread

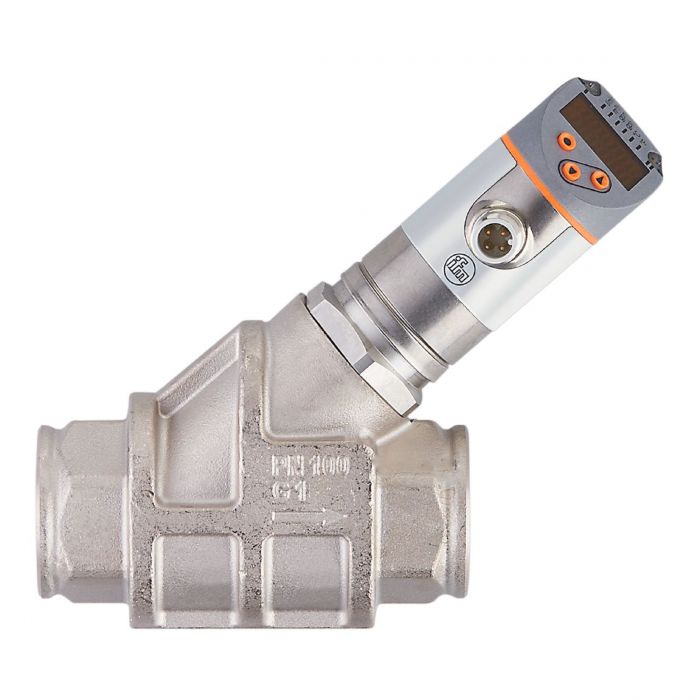

รายละเอียด SB7244 Flow Meter with Integrated Backflow Prevention and Display

ifm SB7244 (SBG11KL0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันที่มีความหนืดสูงในระบบอุตสาหกรรม มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว

รองรับช่วงการวัดอัตราการไหล 2-50 ลิตร/นาที หรือ 0.12-3 ลูกบาศก์เมตร/ชั่วโมง อ้างอิงน้ำมันที่มีความหนืด 320 mm²/s ที่อุณหภูมิ 40 °C รองรับสัญญาณ Switching, Analog 4-20 mA, Frequency และการสื่อสาร IO-Link 1.1 เหมาะสำหรับระบบหล่อลื่น ระบบหมุนเวียนน้ำมัน และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลของของเหลวในช่วง 2-50 ลิตร/นาที
• ออกแบบสำหรับน้ำมันที่มีความหนืดอ้างอิง 320 mm²/s ที่อุณหภูมิ 40 °C
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว
• ใช้หลักการตรวจวัดแบบ Mechatronic Flow Measurement
• มีช่วงการวัดกว้างด้วย Measuring Dynamics 1:50
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลได้รวดเร็วภายใน 0.01 วินาที
• ไม่จำเป็นต้องจัดระยะท่อตรงก่อนและหลังเซนเซอร์ (Inlet and Outlet Pipe Lengths)
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• มีไฟ LED สำหรับแสดงหน่วยวัดและสถานะการทำงานของเอาต์พุต
• รองรับสัญญาณ Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link 1.1 สำหรับตั้งค่าและตรวจสอบข้อมูล
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC)
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับตั้งค่าการตรวจสอบ
• สามารถปรับค่าหน่วงสัญญาณ การแสดงผล หน่วยวัด และ Calibration Factor ได้
• มีระบบป้องกันการลัดวงจร การโอเวอร์โหลด และการต่อขั้วไฟฟ้ากลับด้าน
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB7244
• รหัสผลิตภัณฑ์: SBG11KL0FRKG
• ประเภท: Flow Meter with Integrated Backflow Prevention and Display
• หลักการทำงาน: Mechatronic Flow Measurement
• ช่วงการวัดอัตราการไหล: 2-50 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.12-3 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-60 l/min
• ความละเอียดในการแสดงค่าการไหล: 0.01 l/min
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ช่วงแสดงผลอุณหภูมิ: -32 ถึง +122 °C
• ความละเอียดในการแสดงค่าอุณหภูมิ: 0.1 °C
• ของไหลที่รองรับ: ของเหลวและน้ำมัน (อ้างอิงความหนืด 320 mm²/s ที่ 40 °C)
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• แรงดันของระบบสูงสุด: 100 bar (10 MPa)
• แรงดันของระบบเมื่ออุณหภูมิของไหลสูงกว่า 70 °C: 80 bar (8 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 78 bar
• จำนวนเอาต์พุต: 2 Outputs
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• Switching Output: Normally Open / Normally Closed (ตั้งค่าได้)
• Analog Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• กระแสโหลดสูงสุดต่อ Switching Output: 150 mA (รองรับ 200 mA ที่อุณหภูมิแวดล้อมไม่เกิน 60 °C และ 250 mA ที่ไม่เกิน 40 °C)
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• IO-Link Minimum Process Cycle Time: 3.2 ms
• ความแม่นยำในการวัดการไหล: ±5% MEW (Q > 1 l/min, อุณหภูมิของไหล 20-70 °C)
• Repeatability: ±1% MEW
• เวลาตอบสนองการวัดการไหล: 0.01 วินาที
• ความแม่นยำในการวัดอุณหภูมิ: 3 K (ที่ 25 °C และ Q > 1 l/min)
• Temperature Drift: 0.029 °C/K
• Temperature Dynamic Response T09: 120 วินาที (Q > 1 l/min)
• ข้อต่อกระบวนการ: G 1 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-plated Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C (เมื่ออุณหภูมิของไหลต่ำกว่า 80 °C)
• อุณหภูมิแวดล้อมเมื่อของไหลมีอุณหภูมิ 80 ถึงต่ำกว่า 100 °C: 0 ถึง +40 °C
• อุณหภูมิจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• หน้าจอแสดงผล: 4-digit Alphanumeric Display (Red/Green)
• ไฟแสดงหน่วยวัด: 6 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Nickel-plated Brass, PPS และ FKM O-ring
• น้ำหนัก: 1,602.5 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำมันหล่อลื่นในเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลของน้ำมันที่มีความหนืดสูงในระบบหล่อลื่น
• ตรวจสอบการไหลของน้ำมันในระบบหมุนเวียนและระบบจ่ายน้ำมัน
• ตรวจสอบการไหลของของเหลวในระบบไฮดรอลิกที่มีคุณสมบัติตรงตามข้อกำหนด
• ตรวจสอบอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ติดตามสภาวะการไหลของน้ำมันเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• ควรตรวจสอบชนิดและความหนืดของของไหลให้ตรงกับข้อกำหนดของอุปกรณ์ก่อนใช้งาน
• ข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 320 mm²/s ที่อุณหภูมิ 40 °C
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 100 bar ในสภาวะการใช้งานที่กำหนด
• เมื่ออุณหภูมิของไหลสูงกว่า 70 °C แรงดันของระบบต้องไม่เกิน 80 bar
• เมื่ออุณหภูมิของไหลต่ำกว่า 80 °C อุณหภูมิแวดล้อมที่รองรับคือ 0-60 °C
• เมื่ออุณหภูมิของไหลตั้งแต่ 80 °C ถึงต่ำกว่า 100 °C อุณหภูมิแวดล้อมที่รองรับคือ 0-40 °C
• ควรเลือกการตั้งค่าเอาต์พุตให้เหมาะสมกับระบบควบคุม
• ควรตรวจสอบรายละเอียดการติดตั้งและข้อจำกัดด้านสภาพแวดล้อมจากคู่มือของผู้ผลิตก่อนใช้งาน
