SB5256 \ Flow sensor \ Range 100 l/min \ NO/NC \ 4...20 \ G 1 1/2 internal thread

รายละเอียด SB5256 Flow Meter with Fast Response and Display

ifm SB5256 (SBG32KM0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันในระบบอุตสาหกรรมที่มีความหนืดอ้างอิง 150 mm²/s ที่อุณหภูมิ 40 °C มาพร้อมหน้าจอแสดงผลดิจิทัล สามารถตรวจสอบทั้งอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว

รองรับช่วงการวัดอัตราการไหล 2-100 ลิตร/นาที หรือ 0.12-6 ลูกบาศก์เมตร/ชั่วโมง มีระบบตรวจวัดที่ตอบสนองอย่างรวดเร็ว รองรับสัญญาณ Switching, Analog 4-20 mA, Frequency และการสื่อสาร IO-Link 1.1 เหมาะสำหรับระบบหล่อลื่น ระบบหมุนเวียนน้ำมัน และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลของของเหลวในช่วง 2-100 ลิตร/นาที
• ออกแบบสำหรับการตรวจวัดน้ำมันที่มีความหนืดอ้างอิง 150 mm²/s ที่ 40 °C
• รองรับการตรวจสอบอัตราการไหลและอุณหภูมิของของไหล
• มีช่วงการวัดกว้างด้วย Measuring Dynamics 1:50
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลได้รวดเร็วภายใน 0.01 วินาที
• การเปลี่ยนแปลงอัตราการไหลหรืออุณหภูมิอย่างรวดเร็วไม่ส่งผลกระทบต่อการวัดตามคุณสมบัติที่ผู้ผลิตระบุ
• ไม่จำเป็นต้องจัดระยะท่อตรงก่อนและหลังเซนเซอร์ (Inlet and Outlet Pipe Lengths)
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• มีไฟ LED สำหรับแสดงหน่วยวัดและสถานะการทำงานของเอาต์พุต
• รองรับสัญญาณ Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link 1.1 สำหรับตั้งค่าและตรวจสอบข้อมูล
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC)
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับตั้งค่าการตรวจสอบ
• สามารถปรับค่าหน่วงสัญญาณ การแสดงผล หน่วยวัด และ Calibration Factor ได้
• มีระบบป้องกันการลัดวงจร การโอเวอร์โหลด และการต่อขั้วไฟฟ้ากลับด้าน
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

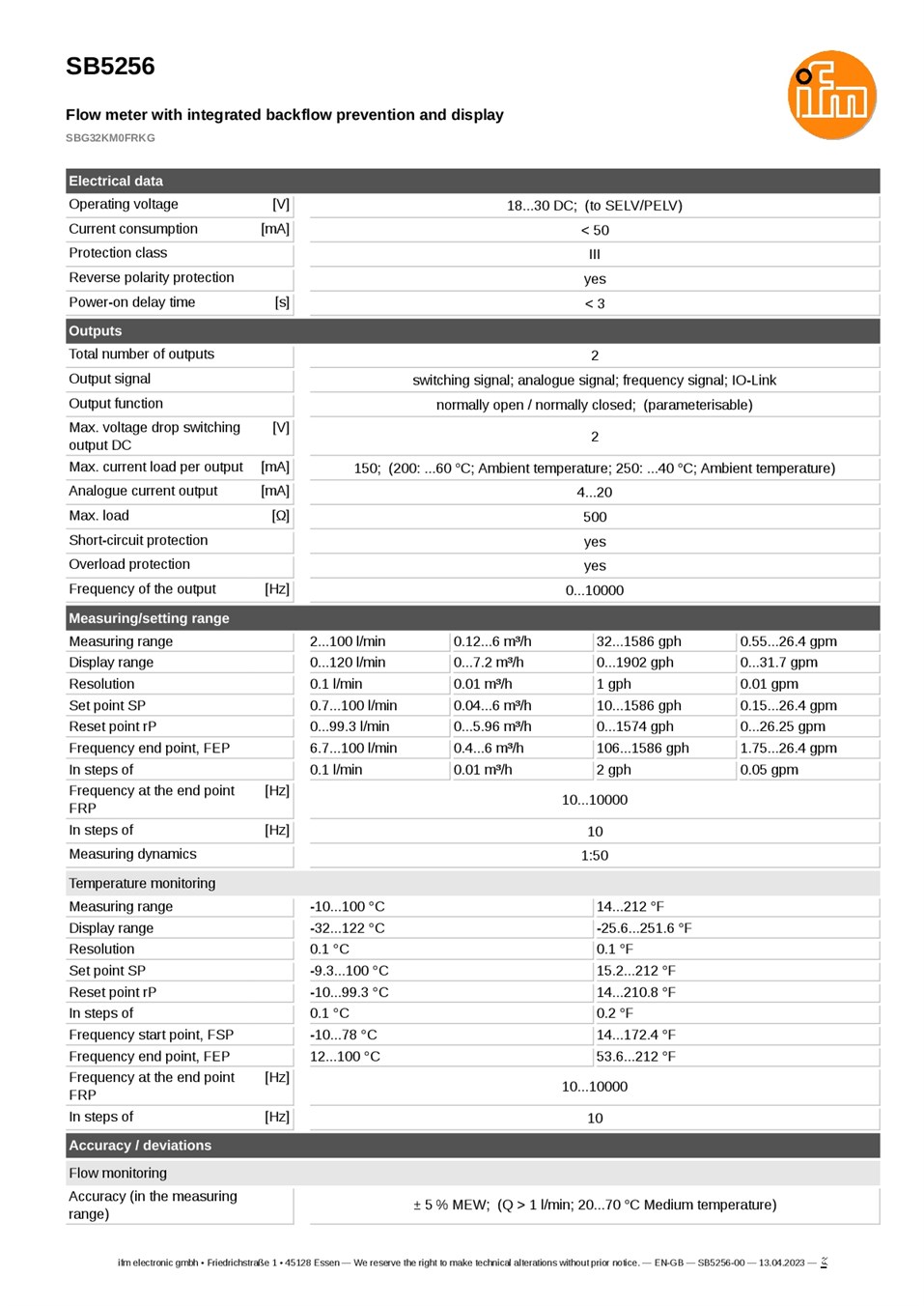

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB5256
• รหัสผลิตภัณฑ์: SBG32KM0FRKG
• ประเภท: Flow Meter with Fast Response and Display
• หลักการทำงาน: Mechatronic Flow Measurement
• ช่วงการวัดอัตราการไหล: 2-100 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.12-6 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-120 l/min
• ความละเอียดในการแสดงค่าการไหล: 0.1 l/min
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ความละเอียดในการแสดงค่าอุณหภูมิ: 0.1 °C
• ของไหลที่รองรับ: ของเหลวและน้ำมัน (อ้างอิงความหนืด 150 mm²/s ที่ 40 °C)
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• แรงดันของระบบสูงสุด: 63 bar (6.3 MPa)
• แรงดันของระบบเมื่ออุณหภูมิของไหลสูงกว่า 70 °C: 50 bar (5 MPa)
• จำนวนเอาต์พุต: 2 Outputs
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• Switching Output: Normally Open / Normally Closed (ตั้งค่าได้)
• Analog Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• กระแสโหลดสูงสุดต่อ Switching Output: 150 mA (รองรับ 200 mA ที่อุณหภูมิแวดล้อมไม่เกิน 60 °C และ 250 mA ที่ไม่เกิน 40 °C)
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• IO-Link Minimum Process Cycle Time: 3.2 ms
• ความแม่นยำในการวัดการไหล: ±5% MEW (Q > 1 l/min, อุณหภูมิของไหล 20-70 °C)
• Repeatability: ±1% MEW
• เวลาตอบสนองการวัดการไหล: 0.01 วินาที
• ความแม่นยำในการวัดอุณหภูมิ: 3 K (ที่ 25 °C และ Q > 1 l/min)
• Temperature Drift: 0.029 °C/K
• ข้อต่อกระบวนการ: G 1 1/2 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4 Pins, A-coded
• หน้าสัมผัสไฟฟ้า: Gold-plated Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C (ขึ้นอยู่กับอุณหภูมิของไหล)
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• หน้าจอแสดงผล: 4-digit Alphanumeric Display (Red/Green)
• ไฟแสดงหน่วยวัด: 6 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Nickel-plated Brass, PPS และ FKM O-ring
• น้ำหนัก: 2,811.5 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำมันหล่อลื่นในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำมันที่มีความหนืดสูงในระบบหล่อลื่น
• ตรวจสอบการไหลของน้ำมันในระบบหมุนเวียนและระบบจ่ายน้ำมัน
• ตรวจสอบการไหลของของเหลวในระบบไฮดรอลิกที่มีคุณสมบัติตรงตามข้อกำหนด
• ตรวจสอบอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ติดตามสภาวะการไหลของน้ำมันเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• ควรตรวจสอบชนิดและความหนืดของของไหลให้ตรงกับข้อกำหนดของอุปกรณ์ก่อนใช้งาน
• ข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 150 mm²/s ที่อุณหภูมิ 40 °C
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 63 bar ในสภาวะการใช้งานที่กำหนด
• เมื่ออุณหภูมิของไหลสูงกว่า 70 °C แรงดันของระบบต้องไม่เกิน 50 bar
• เมื่ออุณหภูมิของไหลตั้งแต่ 80 °C ถึงต่ำกว่า 100 °C อุณหภูมิแวดล้อมต้องอยู่ในช่วง 0-40 °C
• ควรเลือกการตั้งค่าเอาต์พุตให้เหมาะสมกับระบบควบคุม
• ควรตรวจสอบรายละเอียดการติดตั้งและข้อจำกัดด้านสภาพแวดล้อมจากคู่มือของผู้ผลิตก่อนใช้งาน
