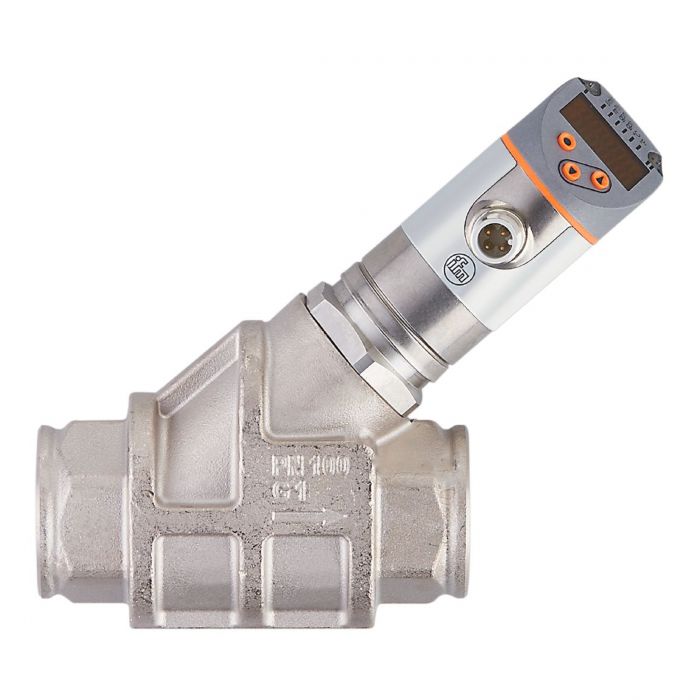

SB3244 \ Flow sensor \ Range 50 l/min \ 4...20 \ G 1 internal thread

รายละเอียด SB3244 Flow Meter with Fast Response and Display

ifm SB3244 (SBG11KL0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันในระบบอุตสาหกรรม มาพร้อมหน้าจอแสดงผลดิจิทัล และระบบตรวจวัดที่ตอบสนองอย่างรวดเร็ว สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว

รองรับช่วงการวัดอัตราการไหล 1-50 ลิตร/นาที อ้างอิงน้ำมันที่มีความหนืด 68 mm²/s ที่อุณหภูมิ 40 °C สามารถส่งสัญญาณ Switching, Analog 4-20 mA, Frequency และสื่อสารผ่าน IO-Link 1.1 เหมาะสำหรับระบบหล่อลื่น ระบบหมุนเวียนน้ำมัน และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลของของเหลวในช่วง 1-50 ลิตร/นาที
• ออกแบบสำหรับการตรวจวัดน้ำมันที่มีความหนืดอ้างอิง 68 mm²/s ที่ 40 °C
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลได้รวดเร็วภายใน 0.01 วินาที
• สามารถตรวจสอบทั้งอัตราการไหลและอุณหภูมิของของไหล
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• รองรับเอาต์พุต Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link 1.1 สำหรับการตั้งค่าและตรวจสอบข้อมูล
• ตั้งค่าการทำงานแบบ Normally Open (NO) และ Normally Closed (NC) ได้
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับการตั้งค่าการตรวจสอบ
• รองรับการปรับค่าหน่วงสัญญาณและการแสดงผลตามความต้องการ
• มีระบบป้องกันการลัดวงจร การโอเวอร์โหลด และการต่อขั้วไฟฟ้ากลับด้าน
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB3244
• รหัสผลิตภัณฑ์: SBG11KL0FRKG
• ประเภท: Flow Meter with Fast Response and Display
• หลักการทำงาน: Mechatronic Flow Measurement
• ช่วงการวัดอัตราการไหล: 1-50 l/min
• ช่วงแสดงผลอัตราการไหล: 0-60 l/min
• ความละเอียดในการวัดการไหล: 0.01 l/min
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ของไหลที่รองรับ: ของเหลวและน้ำมัน (อ้างอิงความหนืด 68 mm²/s ที่ 40 °C)
• แรงดันใช้งาน: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• แรงดันของระบบสูงสุด: 100 bar
• แรงดันของระบบเมื่ออุณหภูมิของไหลสูงกว่า 70 °C: 80 bar
• จำนวนเอาต์พุต: 2 Outputs
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• รูปแบบ Switching Output: Normally Open / Normally Closed (ตั้งค่าได้)
• Analog Output: 4-20 mA
• Frequency Output: 0-10,000 Hz
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• ความแม่นยำในการวัดการไหล: ±5% MEW (Q > 1 l/min, อุณหภูมิของไหล 20-70 °C)
• Repeatability: ±1% MEW
• เวลาตอบสนองการวัดการไหล: 0.01 วินาที
• ข้อต่อกระบวนการ: G 1 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4 Pins, A-coded
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C (ขึ้นอยู่กับอุณหภูมิของไหล)
• ระดับการป้องกัน: IP65 / IP67
• วัสดุส่วนสัมผัสของไหล: Stainless Steel, Brass, PPS และ FKM
• น้ำหนัก: 1,583 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำมันหล่อลื่นในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำมันในระบบหมุนเวียนและระบบจ่ายน้ำมัน
• ตรวจสอบการไหลของของเหลวในระบบไฮดรอลิกที่มีคุณสมบัติตรงตามข้อกำหนด
• ตรวจสอบอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ติดตามสภาวะการไหลของน้ำมันเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• ควรตรวจสอบชนิดและความหนืดของของไหลให้ตรงกับข้อกำหนดก่อนใช้งาน
• ข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 68 mm²/s ที่อุณหภูมิ 40 °C
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• เมื่ออุณหภูมิของไหลสูงกว่า 70 °C แรงดันของระบบต้องไม่เกิน 80 bar
• เมื่ออุณหภูมิของไหลตั้งแต่ 80 °C ถึงต่ำกว่า 100 °C อุณหภูมิแวดล้อมต้องอยู่ในช่วง 0-40 °C
• ควรเลือกการตั้งค่าเอาต์พุตและการเชื่อมต่อให้เหมาะสมกับระบบควบคุม
