SB3232 \ Flow sensor \ Range 15 l/min \ 4...20 \ G 3/4 internal thread

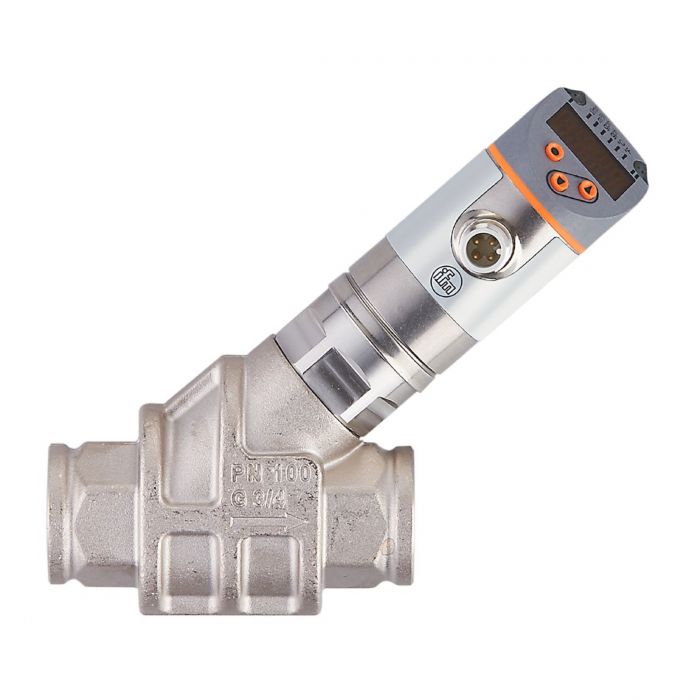

รายละเอียด SB3232 Flow Meter with Integrated Backflow Prevention and Display

ifm SB3232 (SBG34KL0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันในระบบอุตสาหกรรม มาพร้อมระบบป้องกันการไหลย้อนกลับ (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล ช่วยให้สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้อย่างสะดวก

รองรับช่วงการวัดอัตราการไหล 0.3-15 ลิตร/นาที สามารถส่งสัญญาณแบบ Switching, Analog 4-20 mA, Frequency และสื่อสารผ่าน IO-Link เหมาะสำหรับระบบหล่อลื่น ระบบไฮดรอลิก และระบบตรวจสอบการไหลของน้ำมันในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลของของเหลวในช่วง 0.3-15 ลิตร/นาที
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• รองรับเอาต์พุต Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link 1.1 สำหรับการตั้งค่าและตรวจสอบข้อมูล
• ตั้งค่าการทำงานแบบ Normally Open (NO) และ Normally Closed (NC) ได้
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับการตรวจสอบค่าการไหล
• มีระบบป้องกันการลัดวงจร การโอเวอร์โหลด และการต่อขั้วไฟฟ้ากลับด้าน
• โครงสร้างแข็งแรง เหมาะสำหรับใช้งานในระบบอุตสาหกรรม
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB3232
• รหัสผลิตภัณฑ์: SBG34KL0FRKG
• ประเภท: Flow Meter with Integrated Backflow Prevention and Display
• ช่วงการวัดอัตราการไหล: 0.3-15 l/min
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ของไหลที่รองรับ: ของเหลวและน้ำมัน (อ้างอิงความหนืด 68 mm²/s ที่ 40 °C)
• แรงดันใช้งาน: 18-30 VDC
• แรงดันของระบบสูงสุด: 100 bar
• แรงดันของระบบเมื่ออุณหภูมิของไหลสูงกว่า 70 °C: 80 bar
• จำนวนเอาต์พุต: 2 Outputs
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• Analog Output: 4-20 mA
• Frequency Output: 0-10,000 Hz
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• ความแม่นยำในการวัดการไหล: ±5% MEW (Q > 1 l/min, อุณหภูมิของไหล 20-70 °C)
• Repeatability: ±1% MEW
• เวลาตอบสนองการวัดการไหล: 0.01 วินาที
• ข้อต่อกระบวนการ: G 3/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4 Pins, A-coded
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C (มีข้อจำกัดตามอุณหภูมิของไหล)
• ระดับการป้องกัน: IP65 / IP67
• น้ำหนัก: 994 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำมันหล่อลื่นในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของของเหลวในระบบไฮดรอลิกที่มีคุณสมบัติตรงตามข้อกำหนดของอุปกรณ์
• ตรวจสอบการไหลในระบบหมุนเวียนน้ำมันและระบบจ่ายน้ำมัน
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบควบคุมกระบวนการผลิต
• เชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ในระบบบำรุงรักษาเชิงป้องกันเพื่อติดตามสภาวะการไหลของน้ำมัน

ข้อควรทราบ

• ควรตรวจสอบชนิดและความหนืดของของไหลให้ตรงกับข้อกำหนดก่อนใช้งาน
• ข้อมูลการวัดของผู้ผลิตอ้างอิงน้ำมันที่มีความหนืด 68 mm²/s ที่อุณหภูมิ 40 °C
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• เมื่ออุณหภูมิของไหลสูงกว่า 70 °C แรงดันของระบบต้องไม่เกิน 80 bar
• เมื่ออุณหภูมิของไหลตั้งแต่ 80 °C ถึงต่ำกว่า 100 °C อุณหภูมิแวดล้อมต้องอยู่ในช่วง 0-40 °C
• ควรเลือกการตั้งค่าเอาต์พุตและการเชื่อมต่อให้เหมาะสมกับระบบควบคุม
