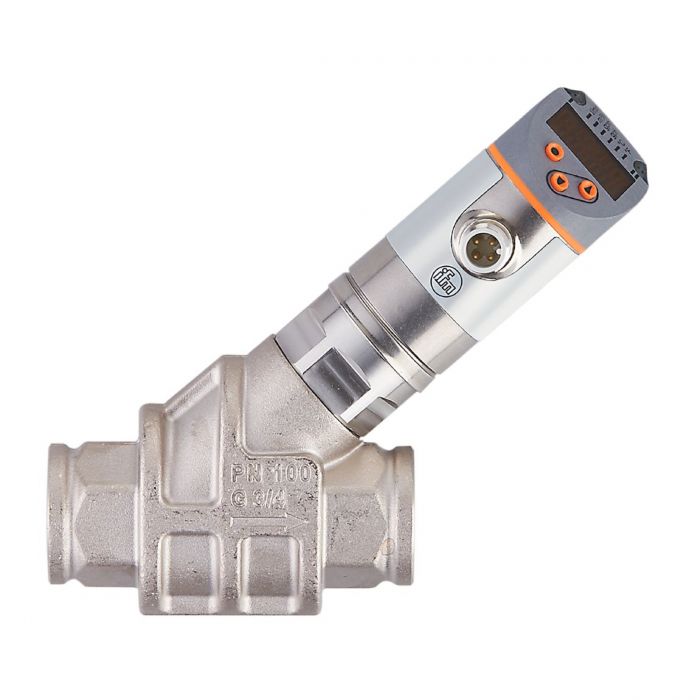

SB2234 \ Flow sensor \ Range 50 l/min \ 4...20 \ G 3/4 internal thread

รายละเอียด SB2234 Flow Meter – เครื่องวัดอัตราการไหลของน้ำมัน 1-50 l/min พร้อมระบบป้องกันการไหลย้อนกลับ ifm

SB2234 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter ในกลุ่ม efector 300 ออกแบบสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันที่มีความหนืดตามข้อกำหนดของผู้ผลิต ตัวเครื่องมีระบบป้องกันการไหลย้อนกลับ (Integrated Backflow Prevention) พร้อมหน้าจอแสดงผล สามารถตรวจวัดทั้งอัตราการไหลเชิงปริมาตรและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว เหมาะสำหรับระบบหล่อลื่นเครื่องจักร ระบบหมุนเวียนน้ำมัน และงานตรวจสอบการไหลในกระบวนการผลิตอุตสาหกรรม

เซนเซอร์รองรับช่วงวัดอัตราการไหล 1-50 ลิตรต่อนาที หรือ 0.06-3 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อกระบวนการแบบเกลียวใน G 3/4 โดยข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่อุณหภูมิ 40°C รองรับ Switching Output, Analog Current Output 4-20 mA, Frequency Output และ IO-Link Version 1.1 มีเวลาตอบสนองการไหลเพียง 0.01 วินาที ใช้แรงดันไฟเลี้ยง 18-30 VDC รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C และความดันใช้งานสูงสุด 100 bar โดยลดลงเหลือ 80 bar เมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter สำหรับของเหลวและน้ำมัน
• มีระบบป้องกันการไหลย้อนกลับภายในตัวเครื่อง (Integrated Backflow Prevention)
• ช่วงวัดอัตราการไหล 1-50 l/min
• เทียบเท่าช่วงวัด 0.06-3 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน G 3/4
• ข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่อุณหภูมิ 40°C
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• มี Measuring Dynamics 1:50 สำหรับตรวจวัดอัตราการไหลในช่วงกว้าง
• มีเวลาตอบสนองการไหล 0.01 วินาที หรือ 10 มิลลิวินาที
• รองรับ Switching Output สำหรับตรวจสอบอัตราการไหลหรืออุณหภูมิ
• สามารถตั้งค่า Switching Function แบบ Normally Open (NO) หรือ Normally Closed (NC)
• รองรับ Analog Current Output 4-20 mA สำหรับส่งค่าการวัดไปยังระบบควบคุม
• รองรับ Frequency Output ช่วง 0-10000 Hz
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัด ตั้งค่าพารามิเตอร์ และตรวจสอบข้อมูลอุปกรณ์ผ่าน IO-Link
• รองรับการตั้งค่า Hysteresis และ Window Function
• รองรับการปรับค่า Damping สำหรับค่าการวัดและสัญญาณอนาล็อก
• รองรับ Calibration Factor สำหรับปรับค่าการวัดตามการใช้งาน
• มีหน้าจอ Alphanumeric LED 4 หลัก แสดงผลสีแดงและสีเขียว
• มี LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• มี LED สีเขียว 6 ดวงสำหรับแสดงหน่วยการวัด
• สามารถปรับทิศทางการแสดงผลหรือปิดหน้าจอได้ตามการตั้งค่า
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar และลดลงเหลือ 80 bar เมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB2234
• รหัสผลิตภัณฑ์: SBG34KL0FRKG
• ประเภทสินค้า: Mechatronic Flow Meter / Flow Sensor
• รูปแบบอุปกรณ์: Flow Meter with Integrated Backflow Prevention and Display
• ค่าที่ตรวจวัด: อัตราการไหลเชิงปริมาตรและอุณหภูมิ
• ตัวกลางที่รองรับ: Liquids / Oils ตามข้อกำหนดผู้ผลิต
• ค่าความหนืดอ้างอิงของน้ำมัน: 46 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 1-50 l/min
• ช่วงวัดอัตราการไหล: 0.06-3 m³/h
• ช่วงวัดอัตราการไหล: 0.26-13.2 gpm
• ช่วงวัดอัตราการไหล: 16-793 gph
• ช่วงแสดงผลอัตราการไหล: 0-60 l/min
• ช่วงแสดงผลอัตราการไหล: 0-3.6 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-15.86 gpm
• ช่วงแสดงผลอัตราการไหล: 0-951 gph
• ความละเอียดอัตราการไหล: 0.01 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความแม่นยำการวัดอัตราการไหล: ±5% ของค่าสิ้นสุดช่วงวัด (MEW) เมื่อ Q มากกว่า 1 l/min และอุณหภูมิของตัวกลางอยู่ที่ 20-70°C
• ความสามารถในการวัดซ้ำ: ±1% ของค่าสิ้นสุดช่วงวัด (MEW)
• Measuring Dynamics: 1:50
• ช่วงตั้งค่า Set Point สำหรับการไหล: 0.35-50 l/min
• ช่วงตั้งค่า Reset Point สำหรับการไหล: 0-49.65 l/min
• ช่วงตั้งค่า Frequency End Point สำหรับการไหล: 3.35-50 l/min
• ขั้นการปรับค่าอัตราการไหล: 0.05 l/min
• ช่วงความถี่เอาต์พุต: 0-10000 Hz
• ช่วงตั้งค่า Frequency at End Point: 10-10000 Hz
• ขั้นการปรับค่าความถี่: 10 Hz
• ช่วงตรวจวัดอุณหภูมิ: -10 ถึง +100°C
• ช่วงแสดงผลอุณหภูมิ: -32 ถึง +122°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำการตรวจวัดอุณหภูมิ: ±3 K ที่อุณหภูมิ 25°C และอัตราการไหลมากกว่า 1 l/min
• Temperature Drift: 0.029°C/K
• ช่วงตั้งค่า Set Point สำหรับอุณหภูมิ: -9.3 ถึง +100°C
• ช่วงตั้งค่า Reset Point สำหรับอุณหภูมิ: -10 ถึง +99.3°C
• ช่วงตั้งค่า Frequency Start Point สำหรับอุณหภูมิ: -10 ถึง +78°C
• ช่วงตั้งค่า Frequency End Point สำหรับอุณหภูมิ: +12 ถึง +100°C
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• Power-On Delay: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• ชนิดสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• ฟังก์ชัน Switching Output: Normally Open / Normally Closed ตั้งค่าได้
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• กระแสโหลดสูงสุดต่อเอาต์พุต: 150 mA โดยสามารถรองรับค่าที่สูงขึ้นตามเงื่อนไขอุณหภูมิแวดล้อมของผู้ผลิต
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10000 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• OUT1: Switching Output สำหรับการไหลหรืออุณหภูมิ, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output สำหรับการไหลหรืออุณหภูมิ หรือ Analog Output 4-20 mA ตามการตั้งค่า
• Response Time สำหรับการวัดการไหล: 0.01 วินาที
• ช่วงตั้งค่า Damping สำหรับ Process Value: 0-5 วินาที
• ช่วงตั้งค่า Damping สำหรับ Analog Output: 0-5 วินาที
• เวลาตอบสนองการตรวจวัดอุณหภูมิ T09: 120 วินาที เมื่ออัตราการไหลมากกว่า 1 l/min
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port Class: A
• IO-Link Minimum Process Cycle Time: 3.2 ms
• Process Data Analog: 2 ค่า
• Process Data Binary: 2 ค่า
• IO-Link Device ID: 1045
• อุณหภูมิของตัวกลาง: -10 ถึง +100°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• ความดันใช้งานสูงสุดเมื่ออุณหภูมิตัวกลางสูงกว่า 70°C: 80 bar (8 MPa)
• อุณหภูมิแวดล้อม: 0 ถึง +60°C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 80°C
• อุณหภูมิแวดล้อม: 0 ถึง +40°C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 100°C ตามข้อกำหนดผู้ผลิต
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80°C
• ระดับการป้องกัน: IP65 / IP67
• Process Connection: G 3/4 Internal Thread
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT+PC-GF30, PBT-GF20, PC และ Brass ชุบนิกเกิลเคมี
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316 (1.4401), Stainless Steel 316L (1.4404), Brass, Brass ชุบนิกเกิลเคมี, PPS และ O-ring FKM
• ความยาวตัวเครื่องตามแบบ: ประมาณ 147 mm
• น้ำหนัก: ประมาณ 991.5 g
• อายุการทำงานเชิงกลที่ระบุ: 10 ล้านรอบการสวิตช์
• หน้าจอแสดงผล: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงสถานะ Switching Output: LED สีเหลือง 2 ดวง
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• มาตรฐาน EMC: DIN EN 61000-6-2 และ DIN EN 61000-6-3
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• ค่า MTTF: 145 ปี ตามข้อมูลผู้ผลิต
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN/Brown): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH/White): OUT2 - Switching หรือ Analog Output ตามการตั้งค่า
• Pin 3 (BU/Blue): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK/Black): OUT1 - Switching / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำมันในระบบหล่อลื่นเครื่องจักร
• ตรวจสอบการจ่ายน้ำมันเข้าสู่เครื่องจักรและอุปกรณ์อุตสาหกรรม
• ตรวจสอบอัตราการไหลของของเหลวในระบบหมุนเวียน
• เฝ้าระวังการไหลเพื่อช่วยตรวจจับความผิดปกติของระบบ
• ตรวจสอบอุณหภูมิของน้ำมันพร้อมกับอัตราการไหล
• ใช้งานกับระบบที่ต้องการกลไกป้องกันการไหลย้อนกลับภายในเครื่องวัด
• ใช้กับน้ำมันที่มีความหนืดใกล้เคียงค่าอ้างอิง 46 mm²/s ที่ 40°C
• เชื่อมต่อ PLC ผ่าน Switching Output สำหรับตรวจสอบสถานะการไหลหรืออุณหภูมิ
• ส่งค่าการไหลหรืออุณหภูมิผ่าน Analog Current Output 4-20 mA
• ส่งค่าการวัดผ่าน Frequency Output ไปยังระบบควบคุม
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SB2234 เป็น Mechatronic Flow Meter พร้อมระบบป้องกันการไหลย้อนกลับ ไม่ใช่ Ultrasonic Flow Meter หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลคือ 1-50 l/min แตกต่างจาก SB2233 ที่มีช่วงวัด 0.5-25 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน G 3/4
• ข้อมูลการวัดของ SB2234 อ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่ 40°C
• ควรตรวจสอบความหนืดจริงของน้ำมันก่อนใช้งาน เพราะความหนืดที่แตกต่างจากค่าอ้างอิงอาจส่งผลต่อผลการวัด
• ความแม่นยำการวัดอัตราการไหล ±5% MEW ใช้ภายใต้เงื่อนไขอัตราการไหลมากกว่า 1 l/min และอุณหภูมิของตัวกลาง 20-70°C
• ความดันใช้งานสูงสุดคือ 100 bar แต่เมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C ความดันใช้งานสูงสุดลดลงเหลือ 80 bar
• ผู้ผลิตแนะนำให้ติดตั้งตัวกรองขนาด 200 ไมครอน เพื่อช่วยป้องกันสิ่งสกปรกเข้าสู่กลไกภายใน
• การติดตั้งต้องเป็นไปตามทิศทางลูกศรแสดงการไหลบนตัวเครื่อง
• ระบบป้องกันการไหลย้อนกลับภายในอุปกรณ์ไม่ควรใช้ทดแทนการประเมินความปลอดภัยของระบบโดยรวม
• Switching Output, Analog Output, Frequency Output และ IO-Link ต้องเลือกใช้งานตามฟังก์ชันของเอาต์พุต ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนขาเดียวกันได้
• รองรับ IO-Link Version 1.1 ผ่าน OUT1
• ต้องตรวจสอบความเข้ากันได้ของวัสดุส่วนสัมผัสตัวกลาง โดยเฉพาะ Brass, PPS และซีล FKM ก่อนใช้งานกับของเหลวชนิดอื่น
