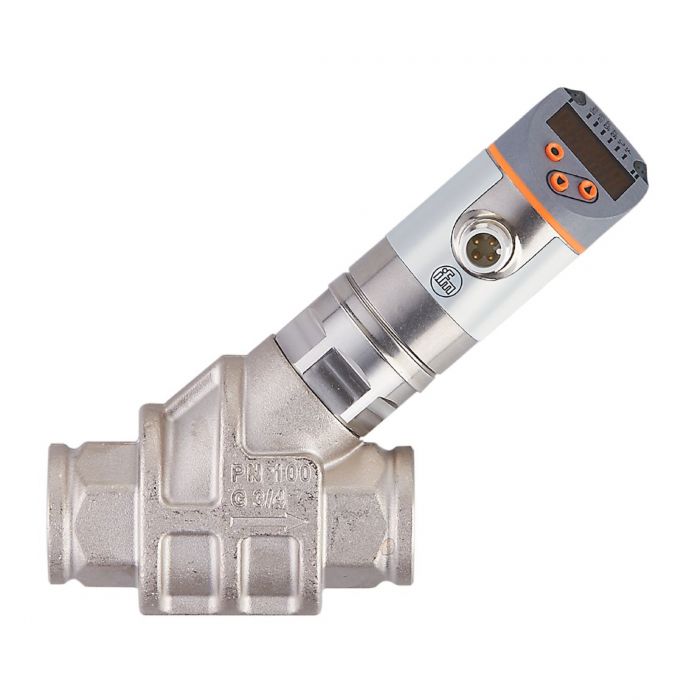

SB2233 \ Flow sensor \ Range 25 l/min \ 4...20 \ G 3/4 internal thread

รายละเอียด SB2233 Flow Meter – เครื่องวัดอัตราการไหลของน้ำมัน 0.5-25 l/min พร้อมระบบป้องกันการไหลย้อนกลับ ifm

SB2233 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter ในกลุ่ม efector 300 ออกแบบสำหรับตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันที่มีค่าความหนืดตามข้อกำหนดของผู้ผลิต มีระบบป้องกันการไหลย้อนกลับ (Integrated Backflow Prevention) และหน้าจอแสดงผลภายในตัวเครื่อง สามารถตรวจวัดทั้งอัตราการไหลเชิงปริมาตรและอุณหภูมิของตัวกลาง เหมาะสำหรับระบบหล่อลื่น ระบบหมุนเวียนน้ำมัน และการเฝ้าระวังระบบของเหลวในเครื่องจักรอุตสาหกรรม

เซนเซอร์รองรับช่วงวัดอัตราการไหล 0.5-25 ลิตรต่อนาที หรือ 0.03-1.5 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อกระบวนการแบบเกลียวใน G 3/4 โดยข้อมูลการวัดของรุ่นนี้อ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่อุณหภูมิ 40°C รองรับ Switching Output, Analog Current Output 4-20 mA, Frequency Output และ IO-Link Version 1.1 มีเวลาตอบสนองการไหล 0.01 วินาที ใช้แรงดันไฟเลี้ยง 18-30 VDC รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C และความดันใช้งานสูงสุด 100 bar โดยมีข้อจำกัดเพิ่มเติมเมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter สำหรับของเหลวและน้ำมัน
• มีระบบป้องกันการไหลย้อนกลับภายในตัวเครื่อง (Integrated Backflow Prevention)
• ช่วงวัดอัตราการไหล 0.5-25 l/min
• เทียบเท่าช่วงวัด 0.03-1.5 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน G 3/4
• ข้อมูลการวัดอ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่อุณหภูมิ 40°C
• สามารถตรวจวัดอัตราการไหลและอุณหภูมิในอุปกรณ์เดียว
• มีระบบตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลอย่างรวดเร็ว
• เวลาตอบสนองการไหล 0.01 วินาที หรือ 10 ms
• รองรับ Switching Output สำหรับตรวจสอบอัตราการไหลหรืออุณหภูมิ
• รองรับการตั้งค่า Hysteresis และ Window Function
• สามารถกำหนด Switching Function แบบ Normally Open หรือ Normally Closed ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Frequency Output สำหรับส่งสัญญาณการวัดไปยังระบบควบคุม
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัดและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• รองรับการตั้งค่า Damping สำหรับค่าการวัดและสัญญาณอนาล็อก
• รองรับ Calibration Factor สำหรับปรับค่าการวัดตามการใช้งาน
• หน้าจอ Alphanumeric LED 4 หลัก แสดงผลสีแดงและสีเขียว
• มี LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• มี LED สีเขียว 6 ดวงสำหรับแสดงหน่วยการวัด
• สามารถปรับทิศทางการแสดงผลหรือปิดหน้าจอได้ตามการตั้งค่า
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar ภายใต้เงื่อนไขอุณหภูมิที่กำหนด
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ 4-pin พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB2233
• รหัสผลิตภัณฑ์: SBG34KL0FRKG
• ประเภทสินค้า: Mechatronic Flow Meter / Flow Sensor
• รูปแบบอุปกรณ์: Flow Meter with Integrated Backflow Prevention and Display
• ค่าที่ตรวจวัด: อัตราการไหลเชิงปริมาตรและอุณหภูมิ
• ตัวกลางที่รองรับ: Liquids / Oils ตามข้อกำหนดผู้ผลิต
• ค่าความหนืดอ้างอิงของน้ำมัน: 46 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.5-25 l/min
• ช่วงวัดอัตราการไหล: 0.03-1.5 m³/h
• ช่วงวัดอัตราการไหล: 0.13-6.6 gpm
• ช่วงวัดอัตราการไหล: 8-396.5 gph
• Process Connection: G 3/4 Internal Thread
• ช่วงอุณหภูมิของตัวกลาง: -10 ถึง +100°C
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• Power-On Delay: น้อยกว่า 3 วินาที
• ประเภทสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• Analog Current Output: 4-20 mA
• Frequency Output: รองรับ
• Switching Function: Hysteresis / Window, Normally Open / Normally Closed
• Response Time สำหรับการวัดการไหล: 0.01 วินาที
• Damping สำหรับ Process Value: ปรับตั้งได้
• Damping สำหรับ Analog Output: ปรับตั้งได้
• Calibration Factor: รองรับ
• Communication Interface: IO-Link
• IO-Link Revision: 1.1
• IO-Link Transmission Type: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port Class: A
• IO-Link Minimum Process Cycle Time: 3.2 ms
• IO-Link Process Data Analog: 2 ค่า
• IO-Link Process Data Binary: 2 ค่า
• IO-Link Device ID: 1044
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• ความดันใช้งานสูงสุดเมื่ออุณหภูมิตัวกลางสูงกว่า 70°C: 80 bar (8 MPa)
• อุณหภูมิแวดล้อม: 0 ถึง +60°C โดยมีข้อจำกัดเพิ่มเติมตามอุณหภูมิของตัวกลาง
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80°C
• ระดับการป้องกัน: IP65 / IP67
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT+PC-GF30, PBT-GF20, PC และ Brass ชุบนิกเกิลเคมี
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316 (1.4401), Stainless Steel 316L (1.4404), Brass, Brass ชุบนิกเกิลเคมี, PPS และ O-ring FKM
• น้ำหนัก: ประมาณ 995.5 g
• อายุการทำงานเชิงกลที่ระบุ: 10 ล้านรอบการสวิตช์
• หน้าจอแสดงค่าการวัด: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงสถานะ Switching Output: LED สีเหลือง 2 ดวง
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• มาตรฐาน EMC: DIN EN 61000-6-2 และ DIN EN 61000-6-3
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• ค่า MTTF: 145 ปี ตามข้อมูลผู้ผลิต
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำมันในระบบหล่อลื่นเครื่องจักร
• ตรวจสอบการจ่ายน้ำมันเข้าสู่เครื่องจักรและอุปกรณ์อุตสาหกรรม
• ตรวจสอบอัตราการไหลของของเหลวในระบบหมุนเวียน
• เฝ้าระวังอัตราการไหลเพื่อช่วยตรวจจับความผิดปกติของระบบ
• ตรวจสอบอุณหภูมิของน้ำมันพร้อมกับอัตราการไหล
• ใช้ในระบบที่ต้องการกลไกป้องกันการไหลย้อนกลับภายในเครื่องวัด
• ใช้กับน้ำมันที่มีความหนืดใกล้เคียงค่าอ้างอิง 46 mm²/s ที่ 40°C
• เชื่อมต่อกับ PLC ผ่าน Switching Output เพื่อแจ้งสถานะการไหลหรืออุณหภูมิ
• ส่งค่าการไหลหรืออุณหภูมิผ่าน Analog Current Output 4-20 mA
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SB2233 เป็น Mechatronic Flow Meter พร้อมระบบป้องกันการไหลย้อนกลับ ไม่ใช่ Ultrasonic Flow Meter หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลของ SB2233 คือ 0.5-25 l/min แตกต่างจาก SB2232 ที่มีช่วงวัด 0.3-15 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน G 3/4
• ข้อมูลการวัดของรุ่นนี้อ้างอิงน้ำมันที่มีความหนืด 46 mm²/s ที่ 40°C ไม่ควรนำค่าความหนืดอ้างอิงของรุ่น SB1233 มาใช้แทน
• ควรตรวจสอบความหนืดจริงของน้ำมันก่อนใช้งาน เพราะความหนืดที่แตกต่างจากค่าอ้างอิงอาจส่งผลต่อผลการวัด
• ความดันใช้งานสูงสุดคือ 100 bar แต่เมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C ความดันใช้งานสูงสุดลดลงเหลือ 80 bar
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน เพื่อลดความเสี่ยงที่สิ่งสกปรกจะเข้าสู่กลไกภายใน
• ควรติดตั้งตามทิศทางลูกศรแสดงการไหลบนตัวเครื่อง
• ระบบป้องกันการไหลย้อนกลับภายในอุปกรณ์ไม่ควรใช้ทดแทนการประเมินความปลอดภัยของระบบโดยรวม
• ฟังก์ชัน Switching, Analog, Frequency และ IO-Link ต้องเลือกใช้งานตามการกำหนดค่าเอาต์พุต ไม่สามารถใช้ทุกฟังก์ชันพร้อมกันบนขาเดียวกัน
• ต้องตรวจสอบความเข้ากันได้ของวัสดุส่วนสัมผัสตัวกลาง โดยเฉพาะ Brass, PPS และซีล FKM ก่อนใช้งานกับของเหลวชนิดอื่น
