SB1232 \ Flow sensor \ Range 15 l/min \ 4...20 \ G 3/4 internal thread

รายละเอียด SB1232 Flow Meter – เครื่องวัดอัตราการไหลของน้ำมันพร้อมระบบป้องกันการไหลย้อนกลับ ifm

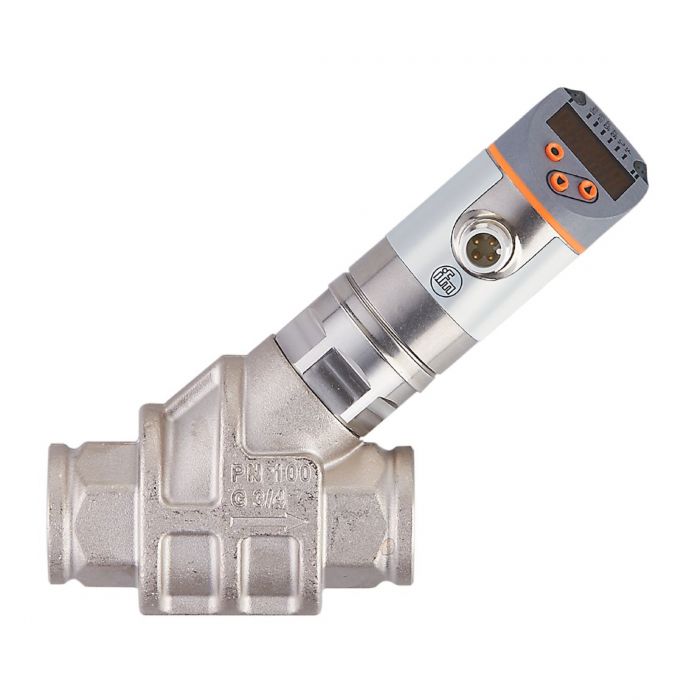

SB1232 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter ในกลุ่ม efector 300 ออกแบบสำหรับการตรวจวัดอัตราการไหลของของเหลว โดยเฉพาะน้ำมันที่มีค่าความหนืดตามข้อกำหนดของผู้ผลิต ตัวเครื่องมีระบบป้องกันการไหลย้อนกลับ (Integrated Backflow Prevention) ในตัว พร้อมหน้าจอแสดงค่าการวัด สามารถตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางได้ เหมาะสำหรับระบบหล่อลื่นเครื่องจักร ระบบหมุนเวียนน้ำมัน และงานตรวจสอบการไหลในกระบวนการผลิตอุตสาหกรรม

เซนเซอร์รองรับช่วงวัดอัตราการไหล 0.3-15 ลิตรต่อนาที หรือ 0.018-0.9 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อกระบวนการแบบเกลียวใน G 3/4 โดยได้รับการปรับเทียบสำหรับน้ำมันที่มีความหนืด 10 mm²/s ที่อุณหภูมิ 40°C รองรับ Switching Output, Analog Current Output 4-20 mA, Frequency Output และ IO-Link Version 1.1 มีเวลาตอบสนองการไหลเพียง 0.01 วินาที ใช้แรงดันไฟเลี้ยง 18-30 VDC รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C และความดันใช้งานสูงสุด 100 bar ภายใต้เงื่อนไขอุณหภูมิที่กำหนด

คุณสมบัติเด่น

• เครื่องวัดอัตราการไหลแบบ Mechatronic Flow Meter สำหรับตรวจวัดของเหลวและน้ำมัน
• มีระบบป้องกันการไหลย้อนกลับภายในตัวเครื่อง (Integrated Backflow Prevention)
• ช่วงวัดอัตราการไหล 0.3-15 l/min
• เทียบเท่าช่วงวัด 0.018-0.9 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน G 3/4
• ปรับเทียบสำหรับน้ำมันที่มีความหนืด 10 mm²/s ที่อุณหภูมิ 40°C
• รองรับการตรวจวัดอัตราการไหลและอุณหภูมิภายในอุปกรณ์เดียว
• มี Measuring Dynamics 1:50 รองรับการตรวจวัดอัตราการไหลในช่วงกว้าง
• เวลาตอบสนองการเปลี่ยนแปลงอัตราการไหล 0.01 วินาที
• ไม่จำเป็นต้องกำหนดระยะท่อตรงก่อนและหลังเครื่องวัดตามคุณสมบัติที่ผู้ผลิตระบุ
• รองรับ Switching Output สำหรับตรวจสอบอัตราการไหลหรืออุณหภูมิ
• รองรับ Analog Current Output 4-20 mA
• รองรับ Frequency Output สำหรับส่งข้อมูลการไหลหรืออุณหภูมิ
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัดและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• รองรับการตั้งค่า Hysteresis และ Window Function
• สามารถเลือก Switching Function แบบ Normally Open หรือ Normally Closed ได้
• รองรับการตั้งค่า Damping สำหรับค่าการวัดและสัญญาณอนาล็อก
• รองรับ Calibration Factor สำหรับปรับค่าการวัดตามการใช้งาน
• มีหน้าจอ LED แบบ Alphanumeric 4 หลัก แสดงผลสีแดงและสีเขียว
• มี LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• มี LED สีเขียว 6 ดวงสำหรับแสดงหน่วยการวัด
• สามารถปรับทิศทางการแสดงผลหรือปิดหน้าจอได้ตามการตั้งค่า
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar โดยมีข้อจำกัดเมื่ออุณหภูมิของตัวกลางสูงขึ้น
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ 4-pin พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SB1232
• รหัสผลิตภัณฑ์: SBG34KL0FRKG
• ประเภทสินค้า: Mechatronic Flow Meter / Flow Sensor
• รูปแบบอุปกรณ์: Flow Meter with Integrated Backflow Prevention and Display
• ค่าที่ตรวจวัด: อัตราการไหลเชิงปริมาตรและอุณหภูมิ
• ตัวกลางที่รองรับ: ของเหลวและน้ำมันตามข้อกำหนดผู้ผลิต
• ค่าความหนืดอ้างอิงสำหรับน้ำมัน: 10 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.3-15 l/min
• ช่วงวัดอัตราการไหล: 0.018-0.9 m³/h
• ช่วงวัดอัตราการไหล: 0.08-3.965 gpm
• ช่วงวัดอัตราการไหล: 4.8-237.8 gph
• ช่วงแสดงผลอัตราการไหล: 0-18 l/min
• ช่วงแสดงผลอัตราการไหล: 0-1.08 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-4.755 gpm
• ช่วงแสดงผลอัตราการไหล: 0-285.4 gph
• ความละเอียดอัตราการไหล: 0.01 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.001 gpm
• ความละเอียดอัตราการไหล: 0.1 gph
• ความแม่นยำการวัดอัตราการไหล: ±5% ของค่าสิ้นสุดช่วงวัด เมื่ออัตราการไหลมากกว่า 1 l/min และอุณหภูมิของตัวกลางอยู่ที่ 20-70°C
• ความสามารถในการวัดซ้ำ: ±1% ของค่าสิ้นสุดช่วงวัด
• Measuring Dynamics: 1:50
• ช่วงตั้งค่า Set Point สำหรับการไหล: 0.1-15 l/min
• ช่วงตั้งค่า Reset Point สำหรับการไหล: 0-14.9 l/min
• ช่วงตั้งค่า Frequency End Point สำหรับการไหล: 1-15 l/min
• ความละเอียดการตั้งค่าอัตราการไหล: 0.01 l/min
• ช่วงตรวจวัดอุณหภูมิ: -10 ถึง +100°C
• ช่วงแสดงผลอุณหภูมิ: -32 ถึง +122°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำการตรวจวัดอุณหภูมิ: ±3 K ที่อุณหภูมิ 25°C และอัตราการไหลมากกว่า 1 l/min
• Temperature Drift: 0.029°C/K
• ช่วงตั้งค่า Set Point สำหรับอุณหภูมิ: -9.3 ถึง +100°C
• ช่วงตั้งค่า Reset Point สำหรับอุณหภูมิ: -10 ถึง +99.3°C
• ช่วงตั้งค่า Frequency Start Point สำหรับอุณหภูมิ: -10 ถึง +78°C
• ช่วงตั้งค่า Frequency End Point สำหรับอุณหภูมิ: +12 ถึง +100°C
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• Power-On Delay: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ชนิดสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• ช่วงความถี่เอาต์พุต: 0-10000 Hz
• ช่วงตั้งค่า Frequency at End Point: 10-10000 Hz
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• กระแสโหลดสูงสุดต่อเอาต์พุต: 150 mA โดยอาจเพิ่มได้ตามเงื่อนไขอุณหภูมิแวดล้อมที่ผู้ผลิตกำหนด
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• OUT1: Switching Output สำหรับการไหลหรืออุณหภูมิ, Frequency Output สำหรับการไหลหรืออุณหภูมิ หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output สำหรับการไหลหรืออุณหภูมิ หรือ Analog Output สำหรับการไหลหรืออุณหภูมิ ตามการตั้งค่า
• Response Time สำหรับการวัดการไหล: 0.01 วินาที
• ช่วงตั้งค่า Damping สำหรับ Process Value: 0-5 วินาที
• ช่วงตั้งค่า Damping สำหรับ Analog Output: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 120 วินาที เมื่ออัตราการไหลมากกว่า 1 l/min
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Profile: Smart Sensor SSP 0
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 3.2 ms
• Process Data Analog: 2 ค่า
• Process Data Binary: 2 ค่า
• IO-Link Device ID: 1043
• อุณหภูมิของตัวกลาง: -10 ถึง +100°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• ความดันใช้งานสูงสุดเมื่ออุณหภูมิของตัวกลางมากกว่า 70°C: 80 bar (8 MPa)
• อุณหภูมิแวดล้อม: 0 ถึง +60°C เมื่ออุณหภูมิของตัวกลางต่ำกว่า 80°C
• อุณหภูมิแวดล้อม: 0 ถึง +40°C เมื่ออุณหภูมิของตัวกลางสูงขึ้นตามข้อกำหนดผู้ผลิต
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80°C
• ระดับการป้องกัน: IP65 / IP67
• Process Connection: G 3/4 Internal Thread
• วัสดุตัวเรือน: Stainless Steel 316L, PBT+PC-GF30, PBT-GF20, PC และทองเหลืองชุบนิกเกิลเคมี
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316, Stainless Steel 316L, Brass, Brass ชุบนิกเกิลเคมี, PPS และ O-ring FKM
• ความยาวรวมตัวเครื่อง: ประมาณ 147 mm
• น้ำหนัก: ประมาณ 993.5 g
• อายุการทำงานเชิงกลที่ระบุ: 10 ล้านรอบการสวิตช์
• หน้าจอแสดงผล: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงสถานะ Switching Output: LED สีเหลือง 2 ดวง
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• มาตรฐาน EMC: DIN EN 61000-6-2 และ DIN EN 61000-6-3
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• ค่า MTTF: 145 ปี ตามข้อมูลผู้ผลิต
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN/Brown): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH/White): OUT2 - Switching หรือ Analog Output ตามการตั้งค่า
• Pin 3 (BU/Blue): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK/Black): OUT1 - Switching / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำมันในระบบเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลของน้ำมันในระบบหล่อลื่นเครื่องจักร
• ตรวจสอบการไหลของของเหลวในระบบหมุนเวียน
• เฝ้าระวังอัตราการไหลในระบบที่ต้องการตรวจจับการเปลี่ยนแปลงอย่างรวดเร็ว
• ตรวจสอบอุณหภูมิของน้ำมันและของเหลวพร้อมกับอัตราการไหล
• ใช้ในระบบที่ต้องการกลไกป้องกันการไหลย้อนกลับภายในเครื่องวัด
• ใช้กับระบบที่มีน้ำมันความหนืดใกล้เคียงค่าปรับเทียบ 10 mm²/s ที่ 40°C
• เชื่อมต่อ PLC ผ่าน Switching Output สำหรับตรวจสอบสถานะการไหลหรืออุณหภูมิ
• ส่งค่าการไหลหรืออุณหภูมิผ่าน Analog Current 4-20 mA
• ส่งค่าการวัดผ่าน Frequency Output ไปยังระบบควบคุม
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SB1232 เป็น Mechatronic Flow Meter พร้อมระบบป้องกันการไหลย้อนกลับ ไม่ใช่ Ultrasonic Flow Meter หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.3-15 l/min ไม่ใช่ 0-15 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน G 3/4
• SB1232 ได้รับการปรับเทียบสำหรับน้ำมันที่มีความหนืด 10 mm²/s ที่ 40°C แตกต่างจาก SB0301 ซึ่งอ้างอิงน้ำมันความหนืด 5 mm²/s
• ควรตรวจสอบความหนืดจริงของน้ำมันก่อนเลือกใช้เพื่อให้ได้ประสิทธิภาพการวัดตามที่ต้องการ
• ความแม่นยำ ±5% ของค่าสิ้นสุดช่วงวัดใช้ภายใต้เงื่อนไขอัตราการไหลมากกว่า 1 l/min และอุณหภูมิของตัวกลาง 20-70°C
• ความดันใช้งานสูงสุดคือ 100 bar แต่เมื่ออุณหภูมิของตัวกลางสูงกว่า 70°C ความดันใช้งานสูงสุดลดลงเหลือ 80 bar
• อุณหภูมิของตัวกลางที่รองรับคือ -10 ถึง +100°C โดยต้องพิจารณาข้อจำกัดอุณหภูมิแวดล้อมร่วมด้วย
• ผู้ผลิตแนะนำให้ใช้ระบบกรองขนาด 200 ไมครอน เพื่อช่วยป้องกันสิ่งสกปรกเข้าสู่กลไกภายใน
• ผู้ผลิตระบุว่าไม่จำเป็นต้องมีระยะท่อตรงก่อนและหลังเครื่องวัด แต่ยังต้องติดตั้งให้ถูกทิศทางและตรงตามคู่มือ
• อุปกรณ์มีระบบป้องกันการไหลย้อนกลับ แต่ควรตรวจสอบความเหมาะสมกับข้อกำหนดด้านความปลอดภัยของระบบทั้งหมด
• Analog Output 4-20 mA, Switching Output, Frequency Output และ IO-Link ต้องเลือกใช้งานตามฟังก์ชันของแต่ละเอาต์พุต
• รองรับ IO-Link Version 1.1 ผ่าน OUT1
• ควรติดตั้งตามทิศทางลูกศรแสดงการไหลบนตัวเครื่อง
• ต้องตรวจสอบความเข้ากันได้ของวัสดุส่วนสัมผัสตัวกลาง โดยเฉพาะ Brass, PPS และซีล FKM ก่อนใช้งานกับสารเคมีหรือของเหลวชนิดอื่น
