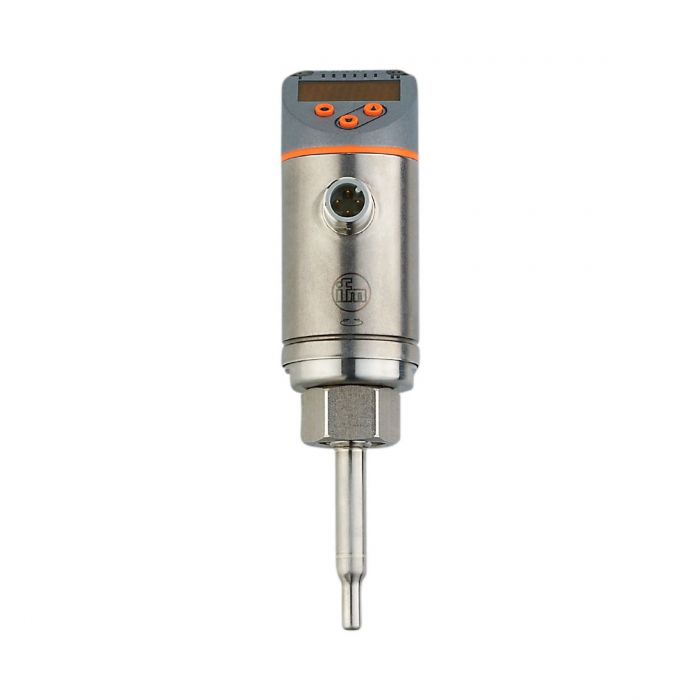

SA5010 \ Flow sensor \ Range 9.85 ft/s \ PNP/NPN NO/NC \ 4...20 \ M18 x 1,5 internal thread

รายละเอียด SA5010 Flow Sensor – เซนเซอร์วัดการไหลแบบความร้อนพร้อม IO-Link ifm

SA5010 จาก ifm electronic เป็นเซนเซอร์ตรวจวัดการไหลแบบความร้อน (Thermal Flow Sensor) ใช้หลักการ Calorimetric สำหรับตรวจสอบความเร็วการไหลของของเหลวและก๊าซในระบบอุตสาหกรรม รองรับตัวกลางประเภทน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามเงื่อนไขของผู้ผลิต สามารถตรวจวัดความเร็วการไหลและอุณหภูมิได้ภายในอุปกรณ์เดียว เหมาะสำหรับการเฝ้าระวังระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว ระบบลม และระบบควบคุมกระบวนการผลิต

เซนเซอร์มีโพรบยาว 45 มิลลิเมตร เส้นผ่านศูนย์กลาง 8 มิลลิเมตร พร้อมข้อต่อเกลียวใน M18 x 1.5 รองรับการวัดแบบ Relative และ Absolute สำหรับของเหลวและก๊าซ มีเอาต์พุตแบบ Switching PNP/NPN, Analog Current 4-20 mA, Frequency Output และการสื่อสาร IO-Link Version 1.1 มีหน้าจอ LED ตัวเลข 4 หลัก สีแดงและสีเขียว พร้อมไฟแสดงสถานะเอาต์พุต ตัวเรือนส่วนบนหมุนปรับได้ 345 องศา ใช้แรงดันไฟเลี้ยง 18-30 VDC รองรับอุณหภูมิของตัวกลาง -20 ถึง +90°C และความดันใช้งานสูงสุด 100 bar

คุณสมบัติเด่น

• ใช้หลักการ Calorimetric สำหรับตรวจวัดความเร็วการไหลของของเหลวและก๊าซ
• ตรวจวัดความเร็วการไหลและอุณหภูมิได้ภายในเซนเซอร์ตัวเดียว
• รองรับน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามข้อกำหนดของผู้ผลิต
• รองรับโหมดการตรวจวัดแบบ Relative, Absolute Liquid และ Absolute Gas
• ช่วงตั้งค่าความเร็วของเหลวใน Relative Mode ประมาณ 0.05-6 m/s
• ช่วงตั้งค่าความเร็วของเหลวใน Absolute Mode ประมาณ 0.05-3 m/s
• ช่วงตั้งค่าความเร็วก๊าซใน Relative Mode ประมาณ 2-200 m/s
• ช่วงตั้งค่าความเร็วก๊าซใน Absolute Mode ประมาณ 2-100 m/s
• ช่วงตรวจวัดอุณหภูมิ -20 ถึง +90°C
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open หรือ Normally Closed ได้
• รองรับ Analog Current Output 4-20 mA แบบปรับช่วงได้
• รองรับ Frequency Output ช่วง 0-1000 Hz
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่ากระบวนการและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• มีเอาต์พุตทางกายภาพ 2 ช่อง สามารถกำหนดฟังก์ชันได้ตามการใช้งาน
• รองรับ Hysteresis และ Window Function สำหรับสัญญาณ Switching
• รองรับการตั้งค่า Medium Selection, Damping และ Teach Function
• มีหน้าจอ LED ตัวเลข 4 หลัก แสดงผลสีแดงและสีเขียว
• มี LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• ตัวเรือนส่วนบนหมุนปรับได้ 345 องศา ช่วยให้มองเห็นหน้าจอได้สะดวก
• สามารถปรับทิศทางหรือปิดการแสดงผลได้ตามการตั้งค่า
• โพรบตรวจวัดยาว 45 mm เส้นผ่านศูนย์กลาง 8 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• วัสดุส่วนสัมผัสตัวกลางเป็น Stainless Steel 316L พร้อมซีล FKM
• รองรับความดันใช้งานสูงสุด 100 bar
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อผ่าน M12 Connector แบบ A-coded พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SA5010
• รหัสผลิตภัณฑ์: SAD10XDBFRKG/US-100
• ประเภทสินค้า: Flow Sensor / Thermal Flow Sensor
• หลักการตรวจวัด: Calorimetric
• ค่าที่ตรวจวัด: ความเร็วการไหลและอุณหภูมิ
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Air และ Oils
• น้ำมันความหนืดต่ำ: ความหนืดไม่เกิน 40 mm²/s ที่ 40°C
• น้ำมันความหนืดสูง: ความหนืดมากกว่า 40 mm²/s ที่ 40°C
• Process Connection: Threaded Connection M18 x 1.5 Internal Thread
• ความยาวโพรบ: 45 mm
• เส้นผ่านศูนย์กลางโพรบ: 8 mm
• ความยาวติดตั้ง (Installation Length EL): 45 mm
• โหมดการทำงาน: Relative, Absolute Liquid และ Absolute Gas
• โหมดตั้งค่าจากโรงงาน: Relative
• ช่วงตั้งค่าความเร็วของเหลวใน Absolute Mode: 0.15-9.85 ft/s หรือประมาณ 0.05-3 m/s
• ช่วงความไวสูงสุดของเหลวใน Absolute Mode: 0.15-9.85 ft/s
• ช่วงตั้งค่าความเร็วของเหลวใน Relative Mode: 0.15-19.5 ft/s หรือประมาณ 0.05-6 m/s
• ช่วงความไวสูงสุดของเหลวใน Relative Mode: 0.15-9.85 ft/s
• ช่วงตั้งค่าความเร็วก๊าซใน Absolute Mode: 6-328 ft/s หรือประมาณ 2-100 m/s
• ช่วงความไวสูงสุดของก๊าซใน Absolute Mode: 6-328 ft/s
• ช่วงตั้งค่าความเร็วก๊าซใน Relative Mode: 6-656 ft/s หรือประมาณ 2-200 m/s
• ช่วงความไวสูงสุดของก๊าซใน Relative Mode: 6-328 ft/s
• ช่วงตรวจวัดอุณหภูมิ: -20 ถึง +90°C
• ช่วงตรวจวัดอุณหภูมิ: -4 ถึง +194°F
• ความละเอียดอุณหภูมิ: 0.5°F
• ความแม่นยำการไหลใน Relative Mode: ±(7% ของค่าที่วัดได้ + 2% ของค่าสิ้นสุดช่วงวัด) ภายใต้เงื่อนไขอ้างอิงของผู้ผลิต
• ความสามารถในการวัดซ้ำ: 0.05 m/s สำหรับน้ำที่ความเร็วการไหล 0.05-3 m/s
• อัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด: 100 K/min
• ความแม่นยำการตรวจวัดอุณหภูมิในน้ำ: ±0.3 K ที่ความเร็วการไหลประมาณ 0.3-3 m/s
• ความแม่นยำการตรวจวัดอุณหภูมิในอากาศ: ±1 K ที่ความเร็วการไหลมากกว่า 10 m/s
• เวลาตอบสนองการไหลในน้ำ T09: 0.5 วินาที
• เวลาตอบสนองการไหลในสารละลายไกลคอล T09: 0.8 วินาที
• เวลาตอบสนองการไหลในอากาศ T09: 7 วินาที
• เวลาตอบสนองการไหลในน้ำมัน T09: 1.8 วินาที
• เวลาตอบสนองการตรวจวัดอุณหภูมิในน้ำ T09: 1.5 วินาที ภายใต้เงื่อนไขอ้างอิง
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 100 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงหลังเปิดเครื่อง: 10 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• จำนวน Digital Output: สูงสุด 2 ช่อง
• จำนวน Analog Output: 1 ช่อง
• ประเภทสัญญาณเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal และ IO-Link
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• กระแสโหลดต่อเนื่องสูงสุดของ Switching Output: 250 mA
• Analog Current Output: 4-20 mA แบบปรับช่วงได้
• โหลดสูงสุดของ Analog Output: 350 Ω
• ช่วงความถี่เอาต์พุต: 0-1000 Hz
• ระบบป้องกันการลัดวงจร: มี
• รูปแบบการป้องกันการลัดวงจร: Pulsed
• ระบบป้องกันโหลดเกิน: มี
• OUT1: Switching Output สำหรับการไหล, Frequency Output สำหรับการไหล หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output สำหรับการไหลหรืออุณหภูมิ, Analog Output สำหรับการไหลหรืออุณหภูมิ, Frequency Output หรือ External Teach Input ตามการตั้งค่า
• การตั้งค่าพารามิเตอร์: Hysteresis, Window, NO/NC, Switching Logic, Current/Frequency Output, Medium Selection, Damping, Teach Function และ Display Settings
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Profile: Smart Sensor SSP 0
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 3 ms
• Process Data Analog: 2 ค่า
• Process Data Binary: 2 ค่า
• IO-Link Device ID สำหรับ Relative Mode: 537
• IO-Link Device ID สำหรับ Absolute Gas Mode: 551
• IO-Link Device ID สำหรับ Absolute Liquid Mode: 544
• อุณหภูมิของตัวกลาง: -20 ถึง +90°C
• อุณหภูมิแวดล้อม: -40 ถึง +80°C
• อุณหภูมิในการจัดเก็บ: -40 ถึง +100°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• ระดับการป้องกัน: IP65 / IP67
• รูปแบบตัวเรือน: Cylindrical Housing
• ขนาดตัวเครื่อง: Ø34 mm / L = 142 mm
• เส้นผ่านศูนย์กลางส่วนหัวตัวเรือน: Ø34 mm
• ความยาวโพรบ: 45 mm
• เส้นผ่านศูนย์กลางโพรบ: 8 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 301 (1.4310), PBT-GF20 และ PBT-GF30
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM
• น้ำหนัก: ประมาณ 259 g
• ตัวเรือนส่วนบน: หมุนปรับได้ 345 องศา
• หน้าจอแสดงผล: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงสถานะ Switching Output: LED สีเหลือง 2 ดวง
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• หน่วยที่ระบุใน Datasheet: %, fps, gpm, cfm, °F และ 10³
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 50 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• ค่า MTTF: 143 ปี ตามข้อมูลผู้ผลิต
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN/Brown): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH/White): OUT2 - Switching / Analog / Frequency / External Teach ตามการตั้งค่า
• Pin 3 (BU/Blue): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK/Black): OUT1 - Switching / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจสอบความเร็วการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนน้ำอุตสาหกรรม
• ตรวจสอบความเร็วการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจสอบการไหลของอากาศในระบบท่อลมอุตสาหกรรม
• ตรวจสอบการไหลของน้ำมันตามชนิดและความหนืดที่ผู้ผลิตกำหนด
• ตรวจวัดอุณหภูมิของตัวกลางเพื่อเฝ้าระวังสภาวะกระบวนการผลิต
• ใช้กับระบบท่อที่ต้องการหัววัดยาว 45 mm และข้อต่อเกลียวใน M18 x 1.5
• เชื่อมต่อกับ PLC ผ่าน Switching Output แบบ PNP/NPN
• ส่งค่าการไหลหรืออุณหภูมิผ่าน Analog Current 4-20 mA
• ส่งค่าการวัดผ่าน Frequency Output ไปยังระบบควบคุม
• เชื่อมต่อ IO-Link Master เพื่ออ่านข้อมูลการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SA5010 เป็นเซนเซอร์แบบ Thermal / Calorimetric ไม่ใช่ Ultrasonic Flow Meter
• เซนเซอร์ตรวจวัดความเร็วการไหลเป็นหลัก ไม่ใช่เครื่องวัดอัตราการไหลเชิงปริมาตรที่มีช่วงวัดคงที่เป็น l/min
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 ไม่ใช่เกลียวนอกหรือ Clamp Adapter
• ความยาวโพรบคือ 45 mm ไม่ใช่ 100 mm หรือ 200 mm ของเซนเซอร์ SA บางรุ่น
• ช่วงตั้งค่าความเร็วการไหลแตกต่างกันตามโหมด Relative และ Absolute
• สำหรับ Absolute Mode ผู้ผลิตแนะนำให้ทำ Reference Measurement
• ความแม่นยำการไหล ±(7% MW + 2% MEW) ใช้กับ Relative Mode ภายใต้เงื่อนไขอ้างอิง ได้แก่ น้ำอุณหภูมิ 20-70°C ระยะท่อตรงก่อนเซนเซอร์ประมาณ 1.5 เมตร ท่อ DN25 และตำแหน่งติดตั้งตามคู่มือ
• การเปลี่ยนชนิดตัวกลาง ตำแหน่งติดตั้ง หรือสภาพการไหล อาจทำให้ค่าความแม่นยำแตกต่างจากข้อมูลอ้างอิง
• มีเอาต์พุตทางกายภาพ 2 ช่อง แต่รองรับ Analog Output สูงสุด 1 ช่อง ไม่ใช่อนาล็อก 2 ช่อง
• ฟังก์ชัน Switching, Analog, Frequency และ IO-Link สามารถเลือกตามการตั้งค่า แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนขาเดียวกัน
• ช่วงความถี่เอาต์พุตสูงสุด 1000 Hz ไม่ใช่ 10000 Hz
• แรงดันไฟเลี้ยง 18-30 VDC ไม่ใช่ 18-32 VDC
• อุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +90°C
• ความดันใช้งานสูงสุด 100 bar ต้องตรวจสอบความทนแรงดันของอะแดปเตอร์และอุปกรณ์ติดตั้งร่วมด้วย
• ควรตรวจสอบชนิดตัวกลางและความหนืดของน้ำมันก่อนเลือกใช้งาน
• ควรติดตั้งหัววัดให้สัมผัสกระแสการไหลตามตำแหน่งและระยะติดตั้งที่คู่มือกำหนด
