SA4314 \ Flow sensor \ Range 7.95 ft/s \ 4...20 \ Clamp

รายละเอียด SA4314 Flow Sensor – เซนเซอร์วัดการไหลแบบความร้อนพร้อม Analog Output 4-20 mA จำนวน 2 ช่อง ifm

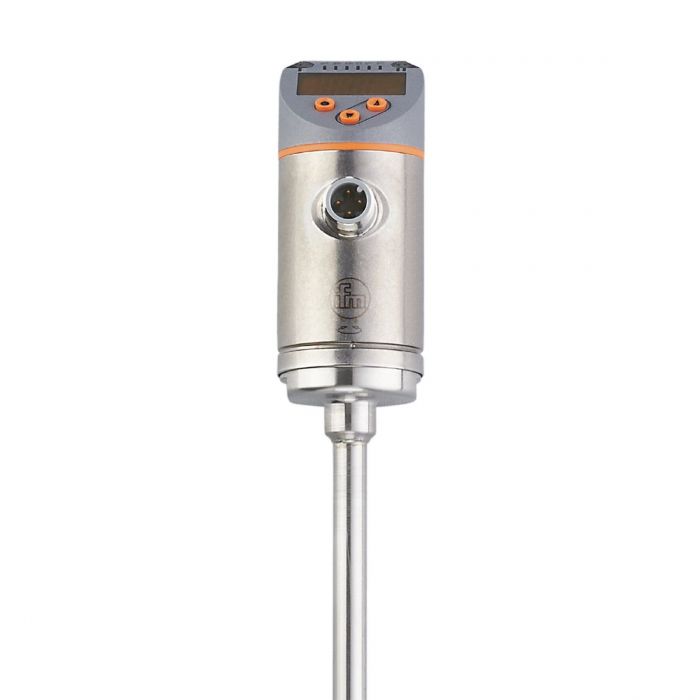

SA4314 จาก ifm electronic เป็นเซนเซอร์ตรวจวัดการไหลแบบความร้อน (Thermal Flow Sensor) ที่ใช้หลักการ Calorimetric สำหรับตรวจสอบความเร็วการไหลของของเหลวและก๊าซในระบบอุตสาหกรรม รองรับตัวกลางประเภทน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามเงื่อนไขของผู้ผลิต สามารถตรวจวัดการไหลและอุณหภูมิของตัวกลางได้ภายในอุปกรณ์เดียว เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว ระบบลม และงานตรวจสอบกระบวนการผลิต

เซนเซอร์มีโพรบยาว 200 มิลลิเมตร พร้อมข้อต่อสำหรับติดตั้งแบบ Clamp Adapter เส้นผ่านศูนย์กลาง 8 มิลลิเมตร รองรับโหมดการตรวจวัดแบบ Relative และ Absolute สำหรับของเหลวและก๊าซ มีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่องที่ปรับช่วงสัญญาณได้ โดย OUT1 สำหรับส่งสัญญาณอุณหภูมิ และ OUT2 สำหรับส่งสัญญาณการไหล มีหน้าจอ LED ตัวเลข 4 หลัก สีแดงและสีเขียว พร้อมส่วนบนของตัวเรือนที่หมุนปรับได้ 345 องศา ใช้แรงดันไฟเลี้ยง 18-30 VDC รองรับอุณหภูมิของตัวกลาง -20 ถึง +100°C และความดันใช้งานสูงสุด 50 bar

คุณสมบัติเด่น

• ใช้หลักการตรวจวัดแบบ Calorimetric หรือ Thermal Flow Measurement
• รองรับการตรวจสอบความเร็วการไหลของของเหลวและก๊าซ
• สามารถตรวจวัดความเร็วการไหลและอุณหภูมิในเซนเซอร์ตัวเดียว
• รองรับตัวกลางประเภทน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามข้อกำหนดของผู้ผลิต
• รองรับโหมดการวัดแบบ Relative, Absolute Liquid และ Absolute Gas
• โหมดการทำงานที่ตั้งมาจากโรงงานคือ Relative Mode
• ช่วงตั้งค่าความเร็วการไหลของของเหลวใน Relative Mode ประมาณ 0.05-6 m/s
• ช่วงตั้งค่าความเร็วการไหลของของเหลวใน Absolute Mode ประมาณ 0.05-3 m/s
• ช่วงตั้งค่าความเร็วการไหลของก๊าซใน Relative Mode ประมาณ 2-200 m/s
• ช่วงตั้งค่าความเร็วการไหลของก๊าซใน Absolute Mode ประมาณ 2-100 m/s
• ตรวจวัดอุณหภูมิของตัวกลางได้ในช่วง -20 ถึง +100°C
• มี Analog Current Output 4-20 mA จำนวน 2 ช่อง
• สามารถปรับช่วงสัญญาณอนาล็อกได้ (Scalable Analog Outputs)
• OUT1 สำหรับส่งสัญญาณค่าการตรวจวัดอุณหภูมิ
• OUT2 สำหรับส่งสัญญาณค่าการตรวจวัดการไหล
• โพรบยาว 200 mm เหมาะสำหรับตำแหน่งติดตั้งที่ต้องการโพรบยาว
• ข้อต่อกระบวนการแบบ Clamp Adapter Ø8 mm
• มีหน้าจอ LED แบบ Alphanumeric 4 หลัก แสดงผลสีแดงและสีเขียว
• ตัวเรือนส่วนบนสามารถหมุนปรับได้ 345 องศา
• รองรับการตั้งค่าชนิดตัวกลางและฟังก์ชัน Teach
• รองรับการตั้งค่า Damping เพื่อลดผลกระทบจากความผันผวนของค่าการวัด
• สามารถหมุนทิศทางการแสดงผลหรือปิดหน้าจอได้
• สามารถกำหนดสีการแสดงผลตามค่าที่ตรวจวัดได้
• ส่วนสัมผัสตัวกลางผลิตจาก Stainless Steel 316L
• รองรับความดันใช้งานสูงสุด 50 bar
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• มีเครื่องหมายรับรองด้านวัสดุสัมผัสอาหารตามเอกสารผู้ผลิต เช่น EC 1935/2004, FCM และ FDA
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ 4-pin พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SA4314
• รหัสผลิตภัณฑ์: SAEXXXXB50KG/US-100
• ประเภทสินค้า: Flow Sensor / Thermal Flow Sensor
• หลักการตรวจวัด: Calorimetric
• ค่าที่ตรวจวัด: ความเร็วการไหลและอุณหภูมิ
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Air และ Oils
• น้ำมันความหนืดต่ำ: ความหนืดไม่เกิน 40 mm²/s ที่ 40°C
• น้ำมันความหนืดสูง: ความหนืดมากกว่า 40 mm²/s ที่ 40°C
• Process Connection: Clamp Adapter Ø8 mm
• ความยาวโพรบ: 200 mm
• โหมดการทำงาน: Relative, Absolute Liquid และ Absolute Gas
• โหมดการทำงานจากโรงงาน: Relative
• ช่วงตั้งค่าความเร็วของเหลวใน Absolute Mode: 0.15-9.85 ft/s หรือประมาณ 0.05-3 m/s
• ช่วงความไวสูงสุดของเหลวใน Absolute Mode: 0.15-9.85 ft/s
• ช่วงตั้งค่าความเร็วของเหลวใน Relative Mode: 0.15-19.5 ft/s หรือประมาณ 0.05-6 m/s
• ช่วงความไวสูงสุดของเหลวใน Relative Mode: 0.15-9.85 ft/s
• ช่วงตั้งค่าความเร็วก๊าซใน Absolute Mode: 6-328 ft/s หรือประมาณ 2-100 m/s
• ช่วงความไวสูงสุดของก๊าซใน Absolute Mode: 6-328 ft/s
• ช่วงตั้งค่าความเร็วก๊าซใน Relative Mode: 6-656 ft/s หรือประมาณ 2-200 m/s
• ช่วงความไวสูงสุดของก๊าซใน Relative Mode: 6-328 ft/s
• ความละเอียดความเร็วการไหลของเหลว: 0.05 ft/s
• ความละเอียดความเร็วการไหลของก๊าซ: 2 ft/s
• ช่วงตั้งค่า Analog Start Point สำหรับของเหลว: 0-7.95 ft/s
• ช่วงตั้งค่า Analog End Point สำหรับของเหลว: 1.9-9.85 ft/s
• ช่วงตั้งค่า Analog Start Point สำหรับก๊าซ: 0-264 ft/s
• ช่วงตั้งค่า Analog End Point สำหรับก๊าซ: 64-328 ft/s
• ช่วงตรวจวัดอุณหภูมิ: -20 ถึง +100°C
• ช่วงตรวจวัดอุณหภูมิ: -4 ถึง +212°F
• ความละเอียดอุณหภูมิ: 0.5°F
• ช่วงตั้งค่า Analog Start Point สำหรับอุณหภูมิ: -4 ถึง +169°F
• ช่วงตั้งค่า Analog End Point สำหรับอุณหภูมิ: +39 ถึง +212°F
• ความแม่นยำการไหลใน Relative Mode: ±(7% ของค่าที่วัดได้ + 2% ของค่าสิ้นสุดช่วงวัด) ภายใต้เงื่อนไขอ้างอิงผู้ผลิต
• ความสามารถในการวัดซ้ำ: 0.05 m/s สำหรับน้ำที่ความเร็วการไหล 0.05-3 m/s
• Temperature Drift สำหรับการตรวจวัดการไหล: 0.01 ft/s ต่อ 1 K เมื่ออุณหภูมิต่ำกว่า 20°C หรือสูงกว่า 70°C
• อัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด: 100 K/min
• ความแม่นยำการตรวจวัดอุณหภูมิในน้ำ: ±0.3 K ที่ความเร็วการไหลประมาณ 0.3-3 m/s
• ความแม่นยำการตรวจวัดอุณหภูมิในอากาศ: ±1 K ที่ความเร็วการไหลมากกว่า 10 m/s
• เวลาตอบสนองการไหลในน้ำ T09: 0.5 วินาที
• เวลาตอบสนองการไหลในสารละลายไกลคอล T09: 0.8 วินาที
• เวลาตอบสนองการไหลในอากาศ T09: 7 วินาที
• เวลาตอบสนองการไหลในน้ำมัน T09: 1.8 วินาที
• เวลาตอบสนองการตรวจวัดอุณหภูมิในน้ำ T09: 1.5 วินาที ภายใต้เงื่อนไขอ้างอิง
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 100 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระยะหน่วงหลังเปิดเครื่อง: 10 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ชนิดเอาต์พุต: Analog Signal
• จำนวน Analog Output: 2 ช่อง
• สัญญาณ Analog Current Output: 4-20 mA แบบปรับช่วงได้
• OUT1: Analog Output สำหรับ Temperature Monitoring
• OUT2: Analog Output สำหรับ Flow Monitoring
• โหลดสูงสุดของเอาต์พุตอนาล็อก: 350 Ω
• ระบบป้องกันการลัดวงจร: มี
• รูปแบบการป้องกันการลัดวงจร: Pulsed
• ระบบป้องกันโหลดเกิน: มี
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -40 ถึง +80°C
• อุณหภูมิในการจัดเก็บ: -40 ถึง +100°C
• ความดันใช้งานสูงสุด: 50 bar (5 MPa)
• รูปแบบตัวเรือน: Cylindrical Housing
• ขนาดตัวเครื่อง: Ø8 mm / L = 292 mm
• ความยาวโพรบ: 200 mm
• เส้นผ่านศูนย์กลางส่วนหัวตัวเรือน: Ø34 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20 และ PBT-GF30
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404)
• น้ำหนัก: ประมาณ 310.5 g
• ตัวเรือนส่วนบน: หมุนปรับได้ 345 องศา
• หน้าจอแสดงค่าการวัด: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• หน่วยแสดงผลใน Datasheet: %, fps, gpm, cfm, °F และ 10³
• ตัวเลือกการตั้งค่า: Medium Selection, Damping, Teach Function, Display Rotation, Display Off, Measurement Unit และ Process Value Colour
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 50 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• ค่า MTTF: 179 ปี ตามข้อมูลผู้ผลิต
• เครื่องหมายรับรองใน Datasheet: CE, cULus Listed, EC 1935/2004, FCM, FDA และ UKCA
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN/Brown): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH/White): OUT2 - Analog Output สำหรับการวัดการไหล
• Pin 3 (BU/Blue): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK/Black): OUT1 - Analog Output สำหรับการวัดอุณหภูมิ

การใช้งาน

• ตรวจสอบความเร็วการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนน้ำอุตสาหกรรม
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจสอบความเร็วการไหลของอากาศในระบบท่อลมอุตสาหกรรม
• ตรวจสอบการไหลของน้ำมันตามชนิดและค่าความหนืดที่ผู้ผลิตกำหนด
• ตรวจวัดอุณหภูมิของตัวกลางเพื่อใช้เฝ้าระวังสภาวะกระบวนการผลิต
• ใช้งานในตำแหน่งติดตั้งที่ต้องการโพรบยาว 200 mm
• ส่งสัญญาณความเร็วการไหลและอุณหภูมิไปยัง PLC ผ่าน Analog Input 4-20 mA จำนวน 2 ช่อง
• ใช้สำหรับตรวจสอบการทำงานของระบบน้ำและระบบลมในเครื่องจักรอัตโนมัติ
• ประยุกต์ใช้กับกระบวนการที่เกี่ยวข้องกับอาหาร โดยตรวจสอบความเหมาะสมของอุปกรณ์ติดตั้งและเอกสารรับรองวัสดุสัมผัสอาหาร

ข้อควรทราบ

• SA4314 เป็นเซนเซอร์แบบ Thermal / Calorimetric ไม่ใช่ Ultrasonic Flow Meter
• เซนเซอร์ตรวจวัดความเร็วการไหลเป็นหลัก ไม่ใช่ Flow Meter ที่มีช่วงวัดปริมาตรการไหลคงที่เป็น l/min
• SA4314 ใช้โพรบยาว 200 mm แตกต่างจาก SA4114 ที่ใช้โพรบยาว 100 mm
• SA4314 มี Analog Output 4-20 mA จำนวน 2 ช่อง แตกต่างจาก SA4310 ที่รองรับ Switching Output และ IO-Link
• OUT1 สำหรับสัญญาณอุณหภูมิ และ OUT2 สำหรับสัญญาณการไหล ต้องตรวจสอบการต่อสายให้ถูกต้อง
• รุ่นนี้ไม่ได้ระบุ Switching Output แบบ PNP/NPN หรือการสื่อสาร IO-Link
• แรงดันไฟเลี้ยง 18-30 VDC ไม่ใช่ 18-32 VDC
• ข้อต่อเป็น Clamp Adapter Ø8 mm ไม่ใช่ข้อต่อ Sanitary Tri-Clamp
• ช่วงความเร็วการไหลแตกต่างกันตามโหมด Relative และ Absolute
• สำหรับ Absolute Mode ผู้ผลิตแนะนำให้ทำ Reference Measurement
• ค่าความแม่นยำการไหล ±(7% MW + 2% MEW) ใช้ภายใต้เงื่อนไขอ้างอิงที่ผู้ผลิตกำหนด ไม่ได้หมายถึงความแม่นยำเดียวกันสำหรับทุกตัวกลาง
• ความแม่นยำอาจเปลี่ยนแปลงเมื่อใช้กับตัวกลางและตำแหน่งติดตั้งที่แตกต่างจากเงื่อนไขอ้างอิง
• ควรตรวจสอบชนิดและความหนืดของน้ำมันก่อนเลือกใช้งาน
• ความดันใช้งานสูงสุด 50 bar ต้องพิจารณาความทนแรงดันของ Clamp Adapter และอุปกรณ์ประกอบร่วมด้วย
• ควรติดตั้งให้หัววัดสัมผัสกระแสการไหลในตำแหน่งที่เหมาะสมตามคู่มือผู้ผลิต
• สำหรับงานสัมผัสอาหาร ควรตรวจสอบข้อกำหนดด้านสุขอนามัยและเอกสารรับรองของระบบติดตั้งทั้งหมดเพิ่มเติม
