SA4114 \ Flow sensor \ Range 3 m/s \ 4...20 \ Clamp

รายละเอียด SA4114 Flow Sensor – เซนเซอร์วัดการไหลแบบความร้อนพร้อมเอาต์พุตอนาล็อก 2 ช่อง ifm

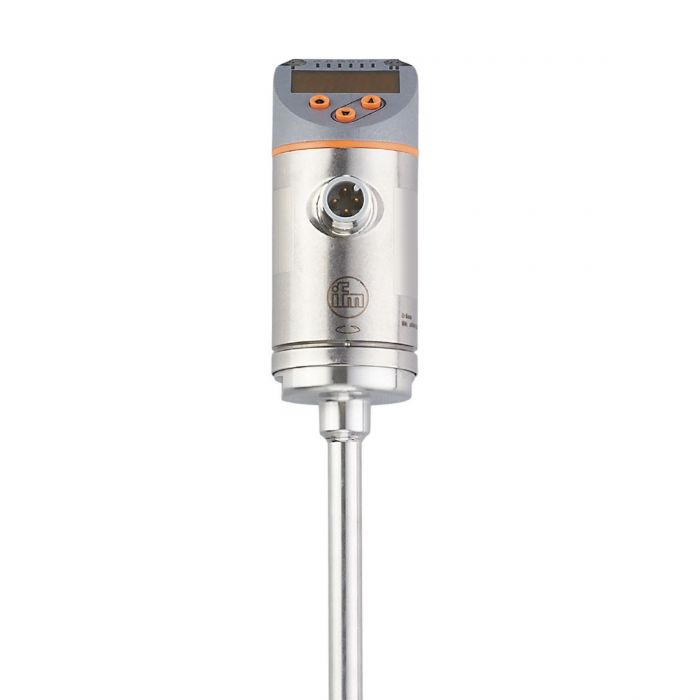

SA4114 จาก ifm electronic เป็นเซนเซอร์ตรวจวัดการไหลแบบความร้อน (Thermal Flow Sensor) ใช้หลักการ Calorimetric สำหรับตรวจสอบความเร็วการไหลของของเหลวและก๊าซในระบบอุตสาหกรรม รองรับตัวกลางประเภทน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามเงื่อนไขที่ผู้ผลิตกำหนด สามารถตรวจวัดความเร็วการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว เหมาะสำหรับงานตรวจสอบระบบน้ำหล่อเย็น ระบบลม และการเฝ้าระวังการไหลในเครื่องจักรอุตสาหกรรม

เซนเซอร์มีโพรบยาว 100 มิลลิเมตร พร้อมข้อต่อแบบ Clamp Adapter เส้นผ่านศูนย์กลาง 8 มิลลิเมตร รองรับโหมดการวัดแบบ Relative และ Absolute สำหรับของเหลวและก๊าซ มีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง โดย OUT1 ใช้ส่งสัญญาณอุณหภูมิ และ OUT2 ใช้ส่งสัญญาณการไหล มีหน้าจอ LED ตัวเลข 4 หลัก สีแดงและสีเขียว ตัวเรือนส่วนบนสามารถหมุนได้ 345 องศา ใช้แรงดันไฟเลี้ยง 18-30 VDC และรองรับความดันใช้งานสูงสุด 50 bar

คุณสมบัติเด่น

• เซนเซอร์วัดการไหลด้วยหลักการ Calorimetric หรือ Thermal Flow Measurement
• รองรับการตรวจสอบการไหลทั้งของเหลวและก๊าซ
• ตรวจวัดความเร็วการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• รองรับน้ำ สารละลายไกลคอล อากาศ และน้ำมันตามเงื่อนไขผู้ผลิต
• รองรับโหมดการตรวจวัด Relative และ Absolute สำหรับของเหลวและก๊าซ
• โหมดการวัดที่ตั้งมาจากโรงงานเป็น Relative Mode
• มีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สามารถปรับช่วงสัญญาณได้
• OUT1 สำหรับส่งค่าการตรวจวัดอุณหภูมิ
• OUT2 สำหรับส่งค่าการตรวจวัดการไหล
• รองรับการตรวจวัดอุณหภูมิ -20 ถึง +100°C
• โพรบตรวจวัดยาว 100 mm
• ข้อต่อกระบวนการแบบ Clamp Adapter Ø8 mm
• มีหน้าจอ LED ตัวเลข 4 หลัก สีแดงและสีเขียว
• ตัวเรือนส่วนบนหมุนได้ 345 องศา ช่วยปรับทิศทางหน้าจอให้เหมาะสมกับการติดตั้ง
• รองรับการตั้งค่าชนิดตัวกลาง การหน่วงสัญญาณ และ Teach Function
• สามารถปรับทิศทางหรือปิดการแสดงผลได้
• ส่วนสัมผัสตัวกลางผลิตจาก Stainless Steel 316L
• รองรับความดันใช้งานสูงสุด 50 bar
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• ระดับการป้องกัน IP65 และ IP67
• มีการระบุเครื่องหมาย EC 1935/2004, FCM และ FDA ในเอกสารผู้ผลิต
• เชื่อมต่อผ่าน M12 Connector แบบ A-coded พร้อมหน้าสัมผัสชุบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SA4114
• รหัสผลิตภัณฑ์: SAEXXXXB50KG/US-100
• ประเภทสินค้า: Flow Sensor / Thermal Flow Sensor
• หลักการตรวจวัด: Calorimetric
• ค่าที่ตรวจวัด: ความเร็วการไหลและอุณหภูมิ
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Air และ Oils
• น้ำมันความหนืดต่ำ: ความหนืดไม่เกิน 40 mm²/s ที่ 40°C
• น้ำมันความหนืดสูง: ความหนืดมากกว่า 40 mm²/s ที่ 40°C
• ความยาวโพรบ: 100 mm
• Process Connection: Clamp Adapter Ø8 mm
• โหมดการทำงาน: Relative, Absolute Liquid และ Absolute Gas
• โหมดตั้งค่าจากโรงงาน: Relative
• ช่วงตั้งค่าความเร็วการไหลของของเหลวใน Absolute Mode: ประมาณ 0.05-3 m/s
• ช่วงความไวสูงสุดสำหรับของเหลวใน Absolute Mode: ประมาณ 0.05-3 m/s
• ช่วงตั้งค่าความเร็วการไหลของของเหลวใน Relative Mode: ประมาณ 0.05-6 m/s
• ช่วงความไวสูงสุดสำหรับของเหลวใน Relative Mode: ประมาณ 0.05-3 m/s
• ช่วงตั้งค่าความเร็วการไหลของก๊าซใน Absolute Mode: ประมาณ 2-100 m/s
• ช่วงความไวสูงสุดสำหรับก๊าซใน Absolute Mode: ประมาณ 2-100 m/s
• ช่วงตั้งค่าความเร็วการไหลของก๊าซใน Relative Mode: ประมาณ 2-200 m/s
• ช่วงความไวสูงสุดสำหรับก๊าซใน Relative Mode: ประมาณ 2-100 m/s
• ความละเอียดการวัดความเร็วของเหลว: 0.05 ft/s ตามเอกสารรุ่น EN-GB
• ความละเอียดการวัดความเร็วก๊าซ: 2 ft/s ตามเอกสารรุ่น EN-GB
• ช่วงตั้งค่า Analog Start Point สำหรับของเหลว: 0-7.95 ft/s
• ช่วงตั้งค่า Analog End Point สำหรับของเหลว: 1.9-9.85 ft/s
• ช่วงตั้งค่า Analog Start Point สำหรับก๊าซ: 0-264 ft/s
• ช่วงตั้งค่า Analog End Point สำหรับก๊าซ: 64-328 ft/s
• ช่วงตรวจวัดอุณหภูมิ: -20 ถึง +100°C
• ความละเอียดอุณหภูมิ: 0.5°F ตามเอกสารรุ่น EN-GB
• ช่วงตั้งค่า Analog Start Point สำหรับอุณหภูมิ: -4 ถึง +169°F
• ช่วงตั้งค่า Analog End Point สำหรับอุณหภูมิ: +39 ถึง +212°F
• ความแม่นยำการวัดการไหลใน Relative Mode: ±(7% ของค่าที่วัดได้ + 2% ของค่าสิ้นสุดช่วงวัด) ภายใต้เงื่อนไขอ้างอิงผู้ผลิต
• ความสามารถในการวัดซ้ำ: 0.05 m/s สำหรับน้ำที่ความเร็วการไหล 0.05-3 m/s
• ความแม่นยำการตรวจวัดอุณหภูมิในน้ำ: ±0.3 K ที่ความเร็วการไหลประมาณ 0.3-3 m/s
• ความแม่นยำการตรวจวัดอุณหภูมิในอากาศ: ±1 K ที่ความเร็วการไหลมากกว่า 10 m/s
• อัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด: 100 K/min
• เวลาตอบสนองการไหลในน้ำ T09: 0.5 วินาที
• เวลาตอบสนองการไหลในสารละลายไกลคอล T09: 0.8 วินาที
• เวลาตอบสนองการไหลในอากาศ T09: 7 วินาที
• เวลาตอบสนองการไหลในน้ำมัน T09: 1.8 วินาที
• เวลาตอบสนองอุณหภูมิ T09 ในน้ำ: 1.5 วินาที ภายใต้เงื่อนไขผู้ผลิต
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 100 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระยะหน่วงหลังเปิดเครื่อง: 10 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ชนิดเอาต์พุต: Analog Signal
• จำนวน Analog Output: 2 ช่อง
• สัญญาณ Analog Current Output: 4-20 mA ปรับช่วงได้
• OUT1: Analog Output สำหรับ Temperature Monitoring
• OUT2: Analog Output สำหรับ Flow Monitoring
• โหลดสูงสุดของเอาต์พุตอนาล็อก: 350 Ω
• ระบบป้องกันการลัดวงจร: มี
• รูปแบบการป้องกันการลัดวงจร: Pulsed
• ระบบป้องกันโหลดเกิน: มี
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -40 ถึง +80°C
• อุณหภูมิในการจัดเก็บ: -40 ถึง +100°C
• ความดันใช้งานสูงสุด: 50 bar (5 MPa)
• รูปแบบตัวเรือน: Cylindrical Housing
• ขนาดโพรบและความยาวโดยรวม: Ø8 mm / L = 192 mm
• ความยาวโพรบ: 100 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20 และ PBT-GF30
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404)
• น้ำหนัก: ประมาณ 262 g
• ส่วนบนของตัวเรือน: หมุนปรับได้ 345 องศา
• หน้าจอแสดงค่าการวัด: Alphanumeric LED 4 หลัก สีแดง/เขียว
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• หน่วยแสดงผลที่ระบุใน Datasheet: %, fps, gpm, cfm และ °F
• ตัวเลือกการตั้งค่า: Medium Selection, Damping, Teach Function, Display Rotation, Display Off, Measurement Unit และ Process Value Colour
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 50 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• ค่า MTTF: 179 ปี ตามข้อมูลผู้ผลิต
• การรับรองที่แสดงใน Datasheet: CE, cULus Listed, EC 1935/2004, FCM, FDA และ UKCA
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• Pin 1 (BN/Brown): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH/White): OUT2 - Analog Output สำหรับการวัดการไหล
• Pin 3 (BU/Blue): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK/Black): OUT1 - Analog Output สำหรับการวัดอุณหภูมิ

การใช้งาน

• ตรวจสอบความเร็วการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนน้ำอุตสาหกรรม
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจสอบความเร็วการไหลของอากาศในระบบท่อลม
• ตรวจสอบการไหลของน้ำมันตามชนิดและค่าความหนืดที่ผู้ผลิตกำหนด
• ตรวจวัดอุณหภูมิของตัวกลางในระบบกระบวนการผลิต
• ใช้กับงานที่ต้องการส่งค่าการไหลและอุณหภูมิไปยังระบบควบคุมพร้อมกัน
• เชื่อมต่อ PLC ผ่าน Analog Input 4-20 mA จำนวน 2 ช่อง
• ใช้สำหรับเฝ้าระวังสภาวะการไหลของของเหลวและก๊าซในเครื่องจักรอุตสาหกรรม
• ใช้ในกระบวนการผลิตอาหารที่มีเงื่อนไขด้านวัสดุสัมผัสอาหารสอดคล้องกับเอกสารรับรองของผู้ผลิต

ข้อควรทราบ

• SA4114 เป็นเซนเซอร์แบบ Thermal / Calorimetric ไม่ใช่ Ultrasonic Flow Meter
• รุ่นนี้ตรวจสอบความเร็วการไหลเป็นหลัก ไม่ใช่ Flow Meter ที่มีช่วงวัดปริมาตรการไหลคงที่เป็น l/min
• รุ่น SA4114 มี Analog Output 4-20 mA จำนวน 2 ช่อง ไม่ใช่ Switching Output แบบ PNP/NPN
• OUT1 ใช้ส่งสัญญาณอุณหภูมิ ส่วน OUT2 ใช้ส่งสัญญาณการไหล ต้องต่อสายให้ตรงกับฟังก์ชัน
• ข้อมูลผู้ผลิตไม่ได้ระบุว่ารุ่น SA4114 รองรับ IO-Link
• แรงดันไฟเลี้ยงคือ 18-30 VDC
• ข้อต่อแบบ Clamp Adapter Ø8 mm ไม่ใช่ข้อต่อ Sanitary Tri-Clamp
• สำหรับการวัดแบบ Absolute ผู้ผลิตแนะนำให้ทำ Reference Measurement
• ความแม่นยำการไหลที่ระบุใช้กับ Relative Mode ภายใต้เงื่อนไขอ้างอิง ได้แก่ น้ำอุณหภูมิ 20-70°C ระยะท่อตรงก่อนเซนเซอร์ประมาณ 1.5 เมตร ท่อ DN25 และตำแหน่งติดตั้งตามคำแนะนำ
• การเปลี่ยนชนิดตัวกลาง ตำแหน่งติดตั้ง หรือสภาพการไหล อาจส่งผลต่อความแม่นยำในการวัด
• รุ่นนี้ใช้หน่วยการวัดแบบ Imperial ในเอกสาร Datasheet EN-GB โดยควรตรวจสอบการตั้งค่าหน่วยก่อนใช้งานจริง
• ต้องตรวจสอบความหนืดและคุณสมบัติของน้ำมันก่อนเลือกใช้งาน
• ความดันใช้งานสูงสุดของเซนเซอร์คือ 50 bar แต่ต้องพิจารณาความทนแรงดันของอะแดปเตอร์และอุปกรณ์ติดตั้งร่วมด้วย
• ควรเลือกตำแหน่งติดตั้งให้ปลายโพรบสัมผัสกระแสการไหลอย่างถูกต้องตามคู่มือ
• สำหรับงานสัมผัสอาหาร ควรตรวจสอบข้อกำหนดด้านสุขอนามัยและเอกสารรับรองของระบบติดตั้งทั้งหมดเพิ่มเติม
