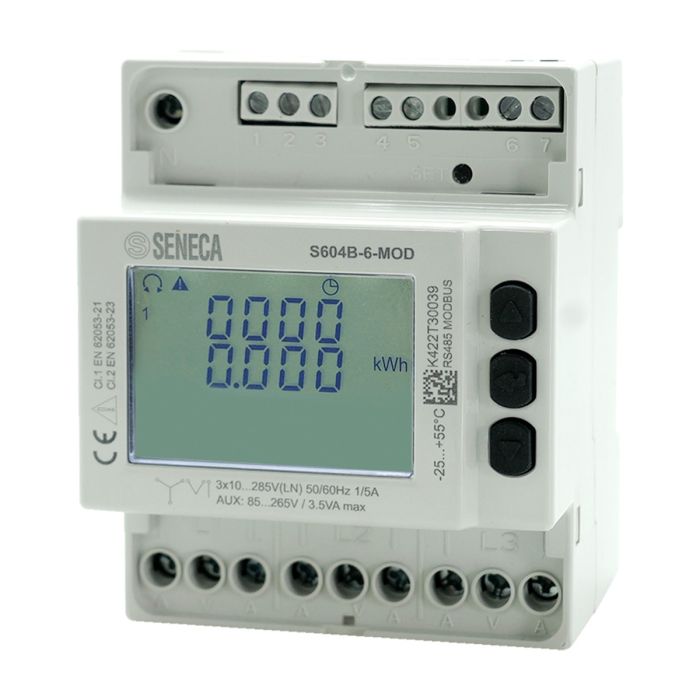

S604B-6-MOD MULTIFUNCTION POWER ANALYZER SENECA

S604B-6-MOD Multifunction Power Analyzer – SENECA

SENECA S604B-6-MOD อยู่ในกลุ่ม S604 Series โดย S604B เป็นเครื่องวัดและวิเคราะห์กำลังไฟฟ้าแบบติดแผง รุ่น BASIC สำหรับระบบไฟฟ้า 1 เฟสและ 3 เฟส เหมาะสำหรับงานตรวจวัดและวิเคราะห์การใช้พลังงานไฟฟ้า พร้อมจอ LCD Backlight และระบบสื่อสาร RS485 สำหรับเชื่อมต่อกับระบบควบคุมหรือระบบเก็บข้อมูล

จุดเด่น

• S604B เป็น 3-Phase Power Meter BASIC Version
• รองรับระบบ Single Phase และ Three Phase
• รองรับการต่อแบบ 1P2W, 3P3W และ 3P4W
• รองรับแรงดันไฟฟ้าสูงสุดประมาณ 600 VAC ตามกลุ่ม S604 Series
• จอ LCD พร้อม Backlight
• หน้าจอขนาด 43 × 29 mm
• รองรับ Voltage THD และ Current THD
• รองรับ Current Input แบบ CT 1 A / 5 A
• Current Input สูงสุด 6 A
• รองรับการสื่อสาร RS485

ระบบไฟฟ้าที่รองรับ

• Single Phase
• Three Phase, 3 Wires
• Three Phase, 4 Wires, 3 Currents

หน้าจอแสดงผล

• Display: Backlighted LCD
• Display Size: 43 × 29 mm
• Display Format: 3 Rows, 4 Digits + Symbols

THD & Harmonics

• Voltage THD
• Current THD

การบันทึกข้อมูล

• Recording: Average Values for Active & Reactive Power
• Memory: 1 MB สำหรับเครื่องที่มี Communication Port

ความแม่นยำ

• Voltage Accuracy: Class 0.2%
• Current Accuracy: Class 0.4%
• Power Accuracy: Class 0.5%
• Active Energy: Class 1 ตาม IEC / EN 62053-21
• Reactive Energy: Class 2 ตาม IEC / EN 62053-23

อินพุตแรงดัน

• Self-Powered Models: 3 × 180/310 V ถึง 3 × 285/495 VAC
• Auxiliary Powered Models: 3 × 10/17 V ถึง 3 × 285/495 VAC
• Installation Category: CAT III 300 V

อินพุตกระแส

• Current Input: 6 A
• รองรับ CT Secondary: 1 A / 5 A

การสื่อสาร

• RS485
• รองรับ Modbus RTU / ASCII ผ่าน RS485 ตามกลุ่มรุ่นที่รองรับ
• Ethernet Port เป็น Option สำหรับ S604B

สภาพแวดล้อมการใช้งาน

• Operating Temperature: -25°C to +55°C
• Protection Degree: IP51 ด้านหน้า
• Protection Degree: IP20 ที่ Terminal

มาตรฐาน

• IEC / EN 62053-21
• IEC / EN 62053-23
• EN 61010-1
• EN 61010-2-030
• EN 61326-1
• EN 55011
• CE

ข้อมูลผลิตภัณฑ์

• Model: S604B-6-MOD
• Series: S604 Series
• Version: BASIC
• Product Type: Multifunction Power Analyzer
• Installation: Panel Mount
• Front Size: 96 × 96 mm
• Brand: SENECA
