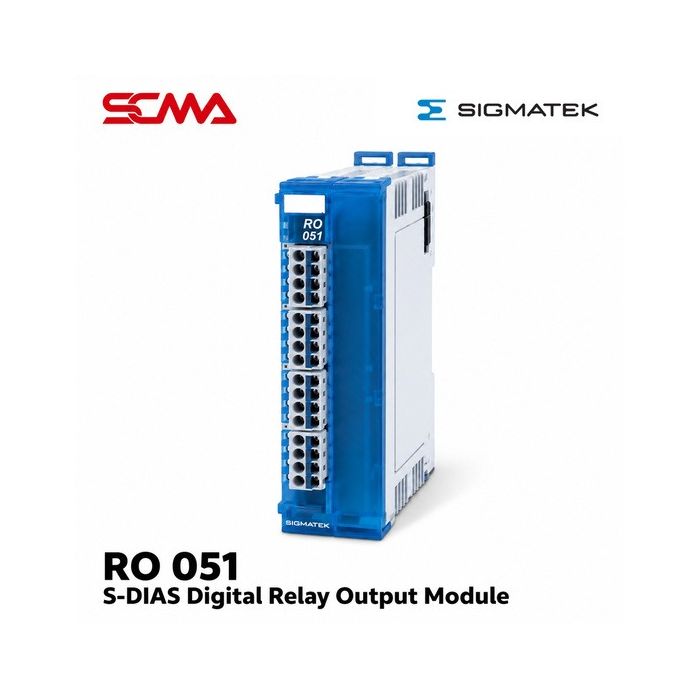

RO 051 S-DIAS Digital Relay Output Module SIGMATEK

โมดูลรีเลย์เอาต์พุต SIGMATEK รุ่น RO 051 (S-DIAS Digital Relay Output Module)

SIGMATEK RO 051 เป็นโมดูลดิจิทัลรีเลย์เอาต์พุต (Digital Relay Output Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม รองรับรีเลย์เอาต์พุตจำนวน 4 จุด สำหรับใช้สั่งงานวงจรไฟฟ้าหรืออุปกรณ์ภายนอกผ่านหน้าสัมผัสรีเลย์

โมดูลรองรับการใช้งานกับวงจร DC และ AC ตามพิกัดที่กำหนด โดยสามารถใช้หน้าสัมผัสแบบ NO (Normally Open) หรือ NC (Normally Closed) ช่วยให้สามารถออกแบบลอจิกการสั่งงานให้เหมาะกับลักษณะของวงจรควบคุม

แคตตาล็อกระบุพิกัดหน้าสัมผัส 24 VDC, 6 A หรือ 230 VAC, 6 A และขนาดตัวเครื่อง 25 x 104 x 72 mm (กว้าง x สูง x ลึก) ทั้งนี้การเลือกโหลดต้องตรวจสอบรายละเอียดพิกัดหน้าสัมผัสจาก Datasheet เฉพาะรุ่น

คุณสมบัติทั่วไป (Features)

• แบรนด์: SIGMATEK
• รุ่น: RO 051
• ซีรีส์: S-DIAS
• ประเภท: Digital Relay Output Module
• รองรับรีเลย์เอาต์พุตจำนวน 4 จุด
• ใช้หน้าสัมผัสรีเลย์สำหรับสวิตชิ่งวงจรไฟฟ้า
• รองรับการใช้งานวงจร DC และ AC ตามพิกัด
• หน้าสัมผัสแบบ NO (Normally Open) หรือ NC (Normally Closed)
• พิกัดที่ระบุสำหรับวงจร DC: 24 VDC, 6 A
• พิกัดที่ระบุสำหรับวงจร AC: 230 VAC, 6 A
• ขนาด 25 x 104 x 72 mm
• เหมาะสำหรับงานควบคุมเครื่องจักรและระบบ Automation
• เป็นโมดูลในระบบ S-DIAS ของ SIGMATEK

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	RO 051
Series	S-DIAS
Product Type	Digital Relay Output Module
Number of Relay Outputs	4 Outputs
Output Type	Relay Output (DC/AC)
Contact Type	NO (Normally Open) / NC (Normally Closed)
DC Contact Rating	24 VDC, 6 A
AC Contact Rating	230 VAC, 6 A
Width	25 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	25 x 104 x 72 mm
Contact Rating by Load Type	To Be Confirmed from Manufacturer Datasheet
Simultaneous Load Limit	Not Specified in Catalog
Mechanical / Electrical Life	Not Specified in Catalog
Module Supply Requirements	To Be Confirmed According to S-DIAS System
Operating Temperature	Not Specified in Catalog
Catalog Reference	SCMA General Catalog Vol.5, D1-06

หมายเหตุ: ข้อมูลแคตตาล็อกยืนยันจำนวนเอาต์พุต รูปแบบหน้าสัมผัส พิกัดแรงดันและกระแสที่ระบุ และขนาดตัวเครื่อง แต่ไม่ได้แสดงข้อมูลอายุการใช้งานหน้าสัมผัส พิกัดโหลดเหนี่ยวนำ หรือขีดจำกัดการทำงานพร้อมกันของเอาต์พุตทั้งหมด

รีเลย์เอาต์พุต 4 ช่อง (4 Relay Outputs)

SIGMATEK RO 051 รองรับรีเลย์เอาต์พุตจำนวน 4 จุด สำหรับควบคุมการเปิดและปิดวงจรไฟฟ้าของอุปกรณ์ที่เชื่อมต่อ โดยใช้หน้าสัมผัสรีเลย์เป็นส่วนสวิตชิ่งของวงจร

การใช้งานอาจนำไปประยุกต์กับการสั่งงานไฟแสดงสถานะ รีเลย์อินเทอร์เฟซ หรือวงจรควบคุมเครื่องจักรที่มีพิกัดไฟฟ้าเหมาะสม ทั้งนี้ต้องตรวจสอบชนิดโหลดและความสามารถของหน้าสัมผัสก่อนเชื่อมต่อ

หน้าสัมผัส NO และ NC

RO 051 รองรับรูปแบบหน้าสัมผัส NO (Normally Open) หรือ NC (Normally Closed) ตามข้อมูลแคตตาล็อก

NO (Normally Open) หมายถึงหน้าสัมผัสที่อยู่ในสถานะเปิดเมื่อรีเลย์ไม่ทำงาน และปิดวงจรเมื่อรีเลย์ถูกสั่งให้ทำงาน

NC (Normally Closed) หมายถึงหน้าสัมผัสที่อยู่ในสถานะปิดเมื่อรีเลย์ไม่ทำงาน และเปิดวงจรเมื่อรีเลย์ถูกสั่งให้ทำงาน

ก่อนเดินสายต้องตรวจสอบ Terminal Assignment และลักษณะหน้าสัมผัสจริงของรุ่น RO 051 จากคู่มือผู้ผลิต เพื่อยืนยันการเลือก NO หรือ NC ของแต่ละช่อง

พิกัดหน้าสัมผัส (Relay Contact Ratings)

Electrical Rating	Catalog Value
DC Rating	24 VDC, 6 A
AC Rating	230 VAC, 6 A

พิกัดข้างต้นเป็นค่าที่ระบุในแคตตาล็อกสำหรับหน้าสัมผัสรีเลย์ โดยต้องตรวจสอบชนิดโหลดและเงื่อนไขการใช้งานจาก Datasheet ก่อนออกแบบวงจรจริง

สำหรับโหลดเหนี่ยวนำ เช่น คอยล์คอนแทคเตอร์ โซลินอยด์ หรือมอเตอร์ ควรพิจารณากระแสเริ่มต้น กระแสกระชาก และวงจรป้องกันแรงดันย้อนกลับตามชนิดของโหลด

ไม่ควรตีความพิกัด 6 A ว่าเหมาะกับโหลดทุกประเภทหรือใช้ได้พร้อมกันทุกช่องโดยไม่มีข้อจำกัด

การควบคุมโหลด AC และ DC

เนื่องจาก RO 051 เป็นรีเลย์เอาต์พุต จึงสามารถพิจารณาใช้ในการเปิดหรือปิดวงจร AC และ DC ภายใต้พิกัดที่ผู้ผลิตกำหนด ซึ่งแตกต่างจากโมดูลทรานซิสเตอร์เอาต์พุตที่มีลักษณะการสวิตชิ่งแบบ PNP หรือ NPN

การควบคุมโหลดที่มีกระแสสูงหรือมีความเสี่ยงจากกระแสกระชาก ควรพิจารณาใช้คอนแทคเตอร์หรืออุปกรณ์กำลังไฟฟ้าภายนอกตามความเหมาะสม

การทำงานร่วมกับระบบ S-DIAS

RO 051 เป็นโมดูลในตระกูล S-DIAS สำหรับขยายช่องสั่งงานแบบรีเลย์ให้ระบบควบคุมอัตโนมัติที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU และอุปกรณ์ประกอบของระบบ SIGMATEK

การเลือกใช้งานควรตรวจสอบระบบจ่ายไฟ รูปแบบการเชื่อมต่อ และข้อจำกัดทางวิศวกรรมจากคู่มือผู้ผลิตก่อนติดตั้ง

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	25 mm
Height	104 mm
Depth	72 mm

การออกแบบติดตั้งควรเผื่อพื้นที่สำหรับขั้วต่อสายไฟ การจัดกลุ่มวงจร AC/DC และระยะห่างระหว่างสายไฟกำลังกับสายสัญญาณตามข้อกำหนดของระบบ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบสั่งงานวงจรไฟฟ้าผ่านรีเลย์
• ระบบสั่งงานไฟแสดงสถานะและอุปกรณ์แจ้งเตือน
• ระบบควบคุมอุปกรณ์ที่ต้องการหน้าสัมผัส NO หรือ NC
• ระบบสั่งงานคอยล์คอนแทคเตอร์ผ่านวงจรที่ออกแบบเหมาะสม
• ระบบควบคุมโหลด AC/DC ตามพิกัดที่กำหนด
• ระบบขยาย Relay Output สำหรับระบบ S-DIAS
• งาน Factory Automation และ Machine Control

เปรียบเทียบ RO 041 และ RO 051

Specifications	RO 041	RO 051
Relay Outputs	4	4
Contact Type	NO	NO / NC
DC Rating	24 VDC, 6 A	24 VDC, 6 A
AC Rating	230 VAC, 6 A	230 VAC, 6 A
Dimensions	25 x 104 x 72 mm	25 x 104 x 72 mm

ความแตกต่างสำคัญคือ RO 051 รองรับหน้าสัมผัส NO หรือ NC ส่วน RO 041 แคตตาล็อกระบุหน้าสัมผัส NO เท่านั้น จึงควรเลือกรุ่นตามรูปแบบวงจรควบคุมที่ต้องการ

แนวทางการเลือก SIGMATEK RO 051

• ตรวจสอบจำนวนเอาต์พุตรีเลย์ที่ต้องใช้งาน
• กำหนดว่าต้องการหน้าสัมผัส NO หรือ NC
• ตรวจสอบแรงดันและกระแสของโหลด
• ตรวจสอบพิกัดหน้าสัมผัสตามประเภทโหลดจาก Datasheet
• พิจารณากระแสกระชากและโหลดเหนี่ยวนำ
• ตรวจสอบจำนวนช่องที่ต้องทำงานพร้อมกัน
• ตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS
• ตรวจสอบพื้นที่ติดตั้งและรูปแบบการเดินสาย

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ไม่ใช้งานแรงดันและกระแสเกินพิกัดหน้าสัมผัส
• ตรวจสอบหมายเลขขั้วต่อ NO, NC และ COM จากคู่มือก่อนเดินสาย
• แยกวงจร AC และ DC ตามข้อกำหนดด้านความปลอดภัย
• เลือกอุปกรณ์ป้องกันไฟฟ้าให้เหมาะกับโหลดที่เชื่อมต่อ
• พิจารณาวงจรป้องกันแรงดันย้อนกลับสำหรับโหลดเหนี่ยวนำ
• ไม่ใช้โมดูลรีเลย์ทั่วไปแทนระบบ Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ตัดแหล่งจ่ายไฟและตรวจสอบว่าไม่มีแรงดันก่อนซ่อมบำรุง
• ทดสอบหน้าสัมผัสและการทำงานของรีเลย์ทุกช่องก่อนใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Digital Relay Output Module รุ่น RO 051
• รองรับ Relay Output จำนวน 4 ช่อง
• รองรับหน้าสัมผัส NO หรือ NC
• พิกัดที่ระบุ 24 VDC, 6 A หรือ 230 VAC, 6 A
• ขนาด 25 x 104 x 72 mm
• แตกต่างจาก RO 041 ที่แคตตาล็อกระบุเฉพาะหน้าสัมผัส NO
• ต้องตรวจสอบพิกัดตามชนิดโหลดและข้อจำกัดการทำงานพร้อมกัน
• ต้องตรวจสอบการจัดขั้วต่อและความเข้ากันได้กับระบบ S-DIAS ก่อนสั่งซื้อ
