RM8003 \ efector 400 \ Encoders \ RMS4096-S24/L2U \ PL \

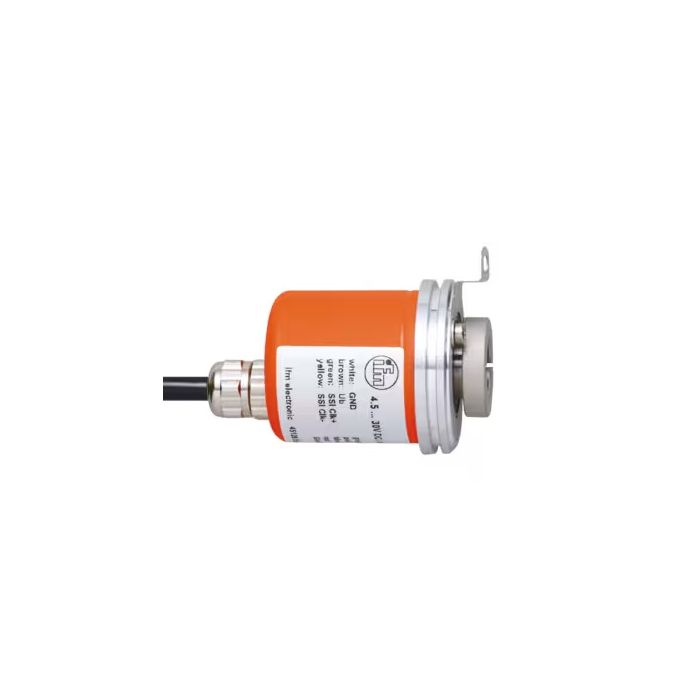

รายละเอียด RM8003 ifm โรตารีเอ็นโค้ดเดอร์ Absolute Multiturn เพลากลวง

RM8003 เป็นโรตารีเอ็นโค้ดเดอร์แบบ Absolute Multiturn สำหรับตรวจวัดตำแหน่งเชิงมุมและจำนวนรอบการหมุน ใช้เพลากลวงขนาด 12 มม. พร้อมการส่งข้อมูลตำแหน่งผ่านอินเทอร์เฟซ SSI ความละเอียดรวม 24 bit เหมาะสำหรับระบบควบคุมตำแหน่งของเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• วัดตำแหน่งแบบ Absolute Multiturn
• เพลากลวงเปิดด้านเดียวขนาด 12 มม.
• ความละเอียดรวม 24 bit
• ส่งข้อมูลตำแหน่งผ่าน SSI Data Interface
• รองรับการกลับทิศทางการนับและรีเซ็ตตำแหน่งเป็นศูนย์
• ใช้รหัสตำแหน่งแบบ Gray Code
• ทนต่อแรงกระแทกและแรงสั่นสะเทือนในงานอุตสาหกรรม

ข้อมูลทางเทคนิค

• ประเภท: Absolute Multiturn Encoder
• รหัสผู้ผลิต: RMS4096-S24/L2U
• ความละเอียดต่อรอบ: 4096 Steps
• จำนวนรอบ: 4096 Revolutions
• ความละเอียดรวม: 24 bit
• แรงดันไฟเลี้ยง: 4.5–30 V DC
• กระแสไฟที่ใช้: น้อยกว่า 30 mA
• อินเทอร์เฟซ: SSI
• รูปแบบรหัส: Gray Code
• ประเภทเพลา: Hollow Shaft เปิดด้านเดียว
• เส้นผ่านศูนย์กลางเพลา: 12 มม.
• ความเร็วรอบทางกลสูงสุด: 12,000 rpm
• ขนาดตัวเรือน: Ø36.5 × 67 มม.
• วัสดุตัวเรือน: เหล็กเคลือบสีฝุ่น
• วัสดุหน้าแปลน: อะลูมิเนียม
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร
• ระดับการป้องกัน: IP65 ตัวเรือน / IP64 ส่วนเพลา
• อุณหภูมิใช้งาน: -40 ถึง 85°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบควบคุมตำแหน่งของเพลา เครื่องจักรอัตโนมัติ และระบบขับเคลื่อนที่ต้องการข้อมูลตำแหน่งแบบ Absolute ต้องตรวจสอบการรองรับ SSI ของอุปกรณ์ควบคุม รวมถึงการติดตั้งเพลากลวงและการจัดการสายสัญญาณให้เหมาะสม
