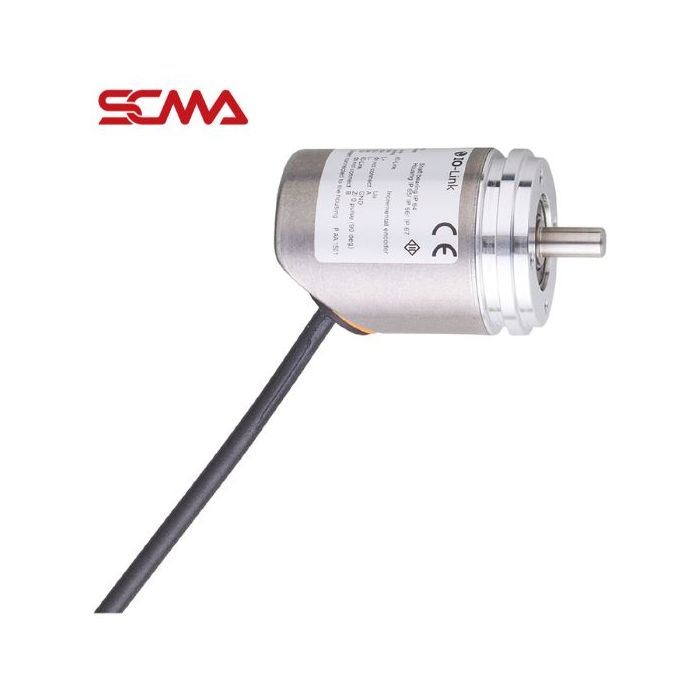

RB3500 \ efector 400 \ Encoder (เซนเซอร์ตรวจสอบการหมุน) \INCREMENTAL ENCODER BASIC LINE \ PL

รายละเอียดของ RB3500 \ efector 400 \ Encoder (เซนเซอร์ตรวจสอบการหมุน) \INCREMENTAL ENCODER BASIC LINE \ PL

RB3500 \ efector 400 \ Encoder (เซนเซอร์ตรวจสอบการหมุน) \INCREMENTAL ENCODER BASIC LINE \ PL เอ็นโค้ดเดอร์จาก ifm ที่สามารถปรับคำ Pulse ได้ 1~10000 Pulse ในตัวเดียว ลดภาระในการเก็บสต็อก และด้วยระบบ IO-Link ทำให้การปรับตั้งค่าการใช้งานได้ง่ายมากยิ่งขึ้น สามารถนำไปประยุกต์ใช้งานในกระบวนการผลิตเพื่อระบุตำแหน่งของชุดเคลื่อนที่บนแขนกลของเครื่องประกอบชิ้นงานระบบอัตโนมัติ

• มีทั้งแบบ ขนาด 6 mm, 10 mm และแบบสวมแกน ขนาด 6 mm, 12 mm. ให้เลือก
• มีแบบสายเคเบิ้ลในตัวและแบบใช้กับคอนเน็คเตอร์ขนาด M12
• แรงดันใช้งาน 4.75...30 VDC (HTL, TTL)
• มีความละเอียด 1~10,000 Pulse
• ขนาด 36.5x65 mm.
• มาตรฐานการป้องกัน IP67 (Housing)
• มาตรฐานการป้องกัน IP64 (Shaft)

ข้อมูลเชิงเทคนิค RB3500 \ efector 400 \ Encoder (เซนเซอร์ตรวจสอบการหมุน) \INCREMENTAL ENCODER BASIC LINE \ PL

• Resolution 1...10000; (parameterisable; Factory setting: 1024) resolution
• Communication interface IO-Link
• Shaft design solid shaft
• Shaft diameter[mm] 6
• Function principle incremental
• Detection system magnetic
• Operating voltage[V] 4.75...30 DC
• Current consumption[mA] < 150
• Protection class III
• Reverse polarity protection yes
• Power-on delay time[s] 0.5
• Max. revolution electrical[U/min] 12000
• Weight[g] 293
• Dimensions[mm] Ø 36.5 / L = 65
• Materials flange: aluminium; housing: stainless steel (444/1.4521); cable plug: PA
• Max. revolution, mechanical[U/min] 12000
• Max. starting torque[Nm] 1
• Reference temperature torque[°C] 20
• Shaft design solid shaft
• Shaft diameter[mm] 6
• Shaft material stainless steel
• Max. shaft load axial (at the shaft end)[N] 40
• Max. shaft load radial (at the shaft end)[N] 60
• Fixing flange Ø 36.5 mm
