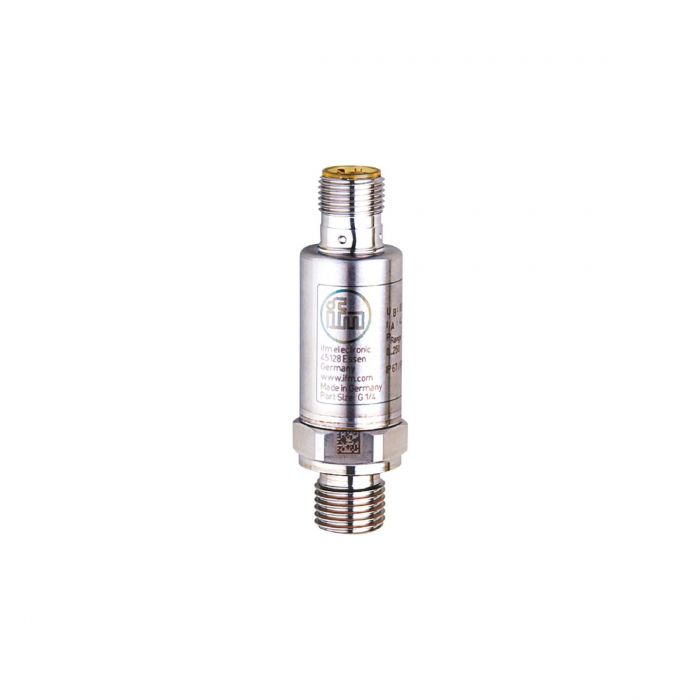

PU5404 / Pressure sensor / Range 0...10 bar / 0...10 / G 1/4 external thread

รายละเอียด PU5404 เซนเซอร์วัดความดัน ifm efector 500

PU5404 เป็นเซนเซอร์วัดความดันแบบ Pressure Transmitter จาก ifm efector 500 สำหรับตรวจวัดความดันของเหลวและก๊าซในระบบอุตสาหกรรม มีช่วงวัด 0–10 bar พร้อมสัญญาณ Analog Voltage Output 0–10 V สำหรับส่งค่าความดันไปยัง PLC หรือระบบควบคุมที่รองรับอินพุตแรงดันไฟฟ้า ตัวเรือนสเตนเลสขนาดกะทัดรัด ใช้ข้อต่อกระบวนการ G1/4 เกลียวนอก และขั้วต่อไฟฟ้า M12 เหมาะสำหรับระบบไฮดรอลิก ระบบปั๊ม และเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ช่วงวัดความดัน 0–10 bar (0–1 MPa)
• สัญญาณ Analog Voltage Output 0–10 V จำนวน 1 ช่อง
• รองรับแรงดันไฟเลี้ยง 16–36 V DC
• ตอบสนองรวดเร็ว 1 ms
• ความคลาดเคลื่อนคุณลักษณะน้อยกว่า ±0.5% ของช่วงวัด
• ตัวเรือนสเตนเลสขนาดกะทัดรัด แข็งแรงทนทาน
• ทนต่อแรงสั่นสะเทือนและแรงกระแทก
• ใช้ซีลข้อต่อกระบวนการ FKM
• รองรับอย่างน้อย 60 ล้านรอบความดันตามเงื่อนไขผู้ผลิต
• ระดับการป้องกัน IP67 / IP69K

ข้อมูลทางเทคนิค

• รุ่น: PU5404
• แบรนด์: ifm electronic
• ซีรีส์: efector 500
• รหัสผลิตภัณฑ์: PU-010-SEG14-B-DVG/US/ /W
• ประเภท: Pressure Transmitter
• ช่วงวัดความดัน: 0–10 bar (0–145 psi / 0–1 MPa)
• ประเภทความดัน: Relative Pressure
• ตัวกลางที่รองรับ: ของเหลวและก๊าซ
• แรงดันไฟเลี้ยง: 16–36 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 12 mA
• จำนวนเอาต์พุต: 1 Analog Output
• สัญญาณเอาต์พุต: 0–10 V DC
• ความต้านทานโหลดขั้นต่ำ: 2000 Ohm
• Step Response Time: 1 ms
• ความคลาดเคลื่อนคุณลักษณะ: < ±0.5% ของช่วงวัด
• Repeatability: < ±0.05% ของช่วงวัด เมื่ออุณหภูมิเปลี่ยนแปลงน้อยกว่า 10 K
• Linearity Deviation: < ±0.1% BFSL / < ±0.2% LS
• Hysteresis Deviation: < ±0.2% ของช่วงวัด
• Long-term Stability: < ±0.1% ของช่วงวัดต่อ 6 เดือน
• จุดต่อกระบวนการ: G1/4 เกลียวนอก (DIN EN ISO 1179-2)
• ซีลข้อต่อกระบวนการ: FKM
• Restrictor Element: ไม่มีในตัว สามารถติดตั้งเพิ่มได้
• การเชื่อมต่อไฟฟ้า: M12 Connector A-coded, 3 Contacts
• ระดับการป้องกัน: IP67 / IP69K
• อุณหภูมิของตัวกลาง: -40 ถึง 90°C
• อุณหภูมิแวดล้อม: -40 ถึง 90°C
• Pressure Rating: 25 bar (Static)
• แรงดันแตกขั้นต่ำ: 300 bar
• ความสามารถทนสุญญากาศ: -1 bar
• วัสดุตัวเรือน: Stainless Steel 17-4 PH / 316L / PEI
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 17-4 PH
• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 19 mm ยาว 66 mm
• น้ำหนัก: ประมาณ 59 g

การใช้งาน

เหมาะสำหรับตรวจวัดความดันในระบบไฮดรอลิก ระบบปั๊ม ระบบของเหลวและก๊าซ เครื่องจักรอุตสาหกรรม และกระบวนการผลิตที่ต้องการติดตามค่าความดันอย่างต่อเนื่อง สามารถส่งสัญญาณ Analog 0–10 V ไปยัง PLC หรืออุปกรณ์ควบคุมที่รองรับอินพุตแรงดันไฟฟ้า

ข้อควรทราบ

PU5404 มีช่วงวัดปกติ 0–10 bar ขณะที่ Pressure Rating 25 bar เป็นค่าความดันสถิตที่อุปกรณ์ทนได้ ไม่ใช่ช่วงวัดปกติ แม้สามารถทนสุญญากาศได้ถึง -1 bar แต่ไม่ได้หมายความว่าสามารถวัดความดันลบในช่วงดังกล่าวได้

รุ่นนี้ใช้ Analog Voltage Output 0–10 V ไม่ใช่ 4–20 mA หรือ 0.5–4.5 V ไม่มี Digital Switching Output หรือ IO-Link จึงต้องตรวจสอบประเภทอินพุตของ PLC ก่อนใช้งาน ข้อต่อกระบวนการเป็น G1/4 เกลียวนอกพร้อมซีล FKM และไม่มี Restrictor Element ติดตั้งมาในตัว
