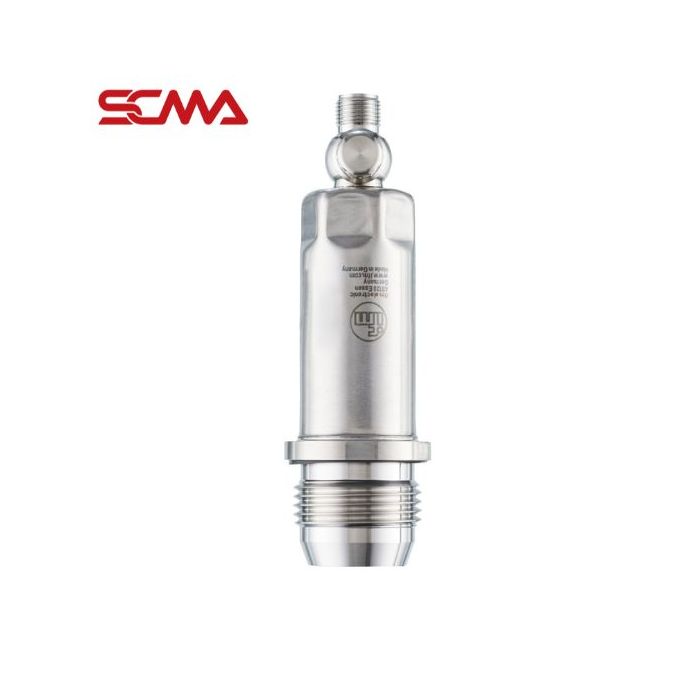

PM1689 \ Pressure sensor \ Range-0.005...0.1 bar \ 4...20 \ G1 external thread

รายละเอียด PM1689 ifm เซนเซอร์วัดแรงดันแบบหน้าสัมผัสเรียบ

ifm PM1689 วัดแรงดันสัมพัทธ์ช่วง -5 ถึง 100 mbar ด้วยเซลล์วัดแบบ Ceramic-capacitive ออกแบบสำหรับงานอาหารและเครื่องดื่ม รองรับของเหลว ก๊าซ สารหนืด และของเหลวที่มีอนุภาคแขวนลอย พร้อมเอาต์พุต 4–20 mA และ IO-Link

คุณสมบัติเด่น

• หน้าสัมผัสเรียบสำหรับติดตั้งในกระบวนการที่ต้องการสุขอนามัย
• เอาต์พุต 4–20 mA ปรับสเกลได้
• รองรับการส่งค่าแรงดันและตั้งค่าผ่าน IO-Link
• ตัวเรือนสเตนเลส 316L พร้อมระบบป้องกันกลับขั้ว ลัดวงจร และโหลดเกิน

ข้อมูลทางเทคนิค

• รหัสสินค้า: PM1689 / PM-,10BREA01-E-ZVG/US
• ช่วงวัด: -0.005 ถึง 0.1 bar หรือ -5 ถึง 100 mbar
• ชนิดแรงดัน: แรงดันสัมพัทธ์
• แรงดันไฟเลี้ยง: 18–30 VDC
• เอาต์พุตแอนะล็อก: 4–20 mA จำนวน 1 ช่อง
• โหลดสูงสุด: 700 Ω ที่ไฟเลี้ยง 24 VDC
• จุดต่อกระบวนการ: เกลียวนอก G 1 แบบ Sealing Cone
• อุณหภูมิตัวกลาง: -25 ถึง 150°C
• อุณหภูมิแวดล้อม: -25 ถึง 80°C
• วัสดุสัมผัสตัวกลาง: เซรามิก Al2O3, สเตนเลส 316L และ PTFE
• คอนเน็กเตอร์: M12 A-coded 4 ขา
• ระดับการป้องกัน: IP67, IP68 และ IP69K

การใช้งาน

ใช้ตรวจสอบแรงดันต่ำในถังและท่อของกระบวนการผลิต พร้อมส่งค่าต่อเนื่องไปยัง PLC หรือระบบแสดงผล

ข้อควรทราบ

ช่องสัญญาณดิจิทัลเป็น IO-Link ไม่ใช่เอาต์พุตสวิตช์ PNP/NPN พิกัดทนแรงดัน 4 bar ไม่ใช่ช่วงวัด ต้องเลือกอะแดปเตอร์และซีลให้เหมาะกับตัวกลาง อุณหภูมิ และข้อกำหนดสุขอนามัย รวมถึงต่อสายให้ตรงกับโหมดใช้งานตามคู่มือ

คุณสมบัติของ PM1689 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-,10BREA01-4-ZVG/US \ DE

PM1689 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-,10BREA01-4-ZVG/US \ DE เซนเซอร์วัดความดันจาก ifm ใช้ในอุตสาหกรรมอาหาร เครื่องดื่ม และยา และวัดระดับของเหลวในถัง

• ปรับตั้งค่า Analogue Output 4...20 mA ได้ง่ายผ่านระบบ IO-Link
• มีย่านการวัดตั้งแต่ -1 ..25 บาร์
• เหมาะสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม
• ทนอุณหภูมิได้ 125°C และทนอุณหภูมิได้สูงสุด 145°C นานต่อเนื่องได้ 1 ชั่วโมง
• มีเอาท์พุตแบบอนาล็อก 4...20 mA
• Process connection Aseptoflex adapter
• แรงดันใช้งาน 18...30 VDC
• มาตรฐานการป้องกัน IP68/IP69K

ขนาด PM1689 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-,10BREA01-4-ZVG/US \ DE

• ขนาด 37.9x111.4 mm.
