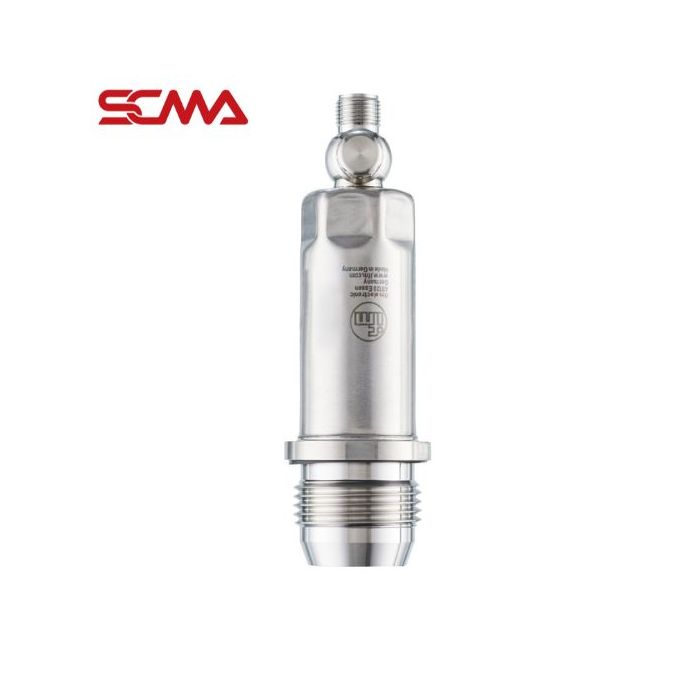

PM1605 \ Pressure sensor \ Range-1...4 bar \ 4...20 \ G1 external thread

รายละเอียด PM1605 เซนเซอร์วัดความดัน ifm efector 500

PM1605 เป็นเซนเซอร์วัดความดันแบบ Flush Pressure Sensor จาก ifm ซีรีส์ efector 500 ออกแบบสำหรับตรวจวัดความดันและสุญญากาศในกระบวนการผลิต โดยเฉพาะอุตสาหกรรมอาหารและเครื่องดื่ม ใช้เทคโนโลยี Ceramic Capacitive Pressure Measuring Cell พร้อมไดอะแฟรมแบบเรียบ ช่วยลดพื้นที่สะสมของสิ่งตกค้าง รองรับสัญญาณ Analog 4-20 mA และ IO-Link สำหรับเชื่อมต่อระบบควบคุมอัตโนมัติ

คุณสมบัติเด่น

• เซนเซอร์วัดความดันแบบ Flush Diaphragm เหมาะสำหรับงานสุขอนามัย
• ช่วงวัดความดัน -1 ถึง 4 bar รองรับการวัดสุญญากาศ
• ใช้เซลล์วัดความดันแบบ Ceramic Capacitive
• รองรับ Analog Output 4-20 mA แบบปรับช่วงสัญญาณได้
• รองรับการสื่อสาร IO-Link สำหรับตั้งค่าและอ่านข้อมูล
• ข้อต่อกระบวนการ G1 เกลียวนอกแบบ Sealing Cone
• รองรับอุณหภูมิตัวกลาง -25 ถึง 150°C
• มาตรฐานป้องกัน IP67, IP68 และ IP69K
• เหมาะกับของเหลวหนืด ของเหลวที่มีอนุภาคแขวนลอย และก๊าซที่เข้ากันได้กับวัสดุเซนเซอร์

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: PM1605
• ประเภท: Flush Pressure Sensor
• ช่วงวัดความดัน: -1...4 bar
• แรงดันไฟเลี้ยง: 18...30 VDC
• สัญญาณเอาต์พุต: Analog 4...20 mA และ IO-Link (กำหนดค่าได้)
• จำนวน Analog Output: 1
• จำนวน Digital Output: 1 (IO-Link)
• ความคลาดเคลื่อนเชิงคุณลักษณะ: < ±0.2% ของช่วงวัด ตามเงื่อนไขผู้ผลิต
• ความสามารถในการวัดซ้ำ: < ±0.1% ของช่วงวัด ตามเงื่อนไขผู้ผลิต
• แรงดันทนสูงสุด (Pressure Rating): 30 bar
• แรงดันแตกขั้นต่ำ (Burst Pressure): 100 bar
• อุณหภูมิตัวกลาง: -25...150°C
• วัสดุตัวเรือน: Stainless Steel 316L และ PBT
• ข้อต่อกระบวนการ: G1 External Thread, Sealing Cone
• ขั้วต่อไฟฟ้า: M12, 4 Pins
• ระดับการป้องกัน: IP67 / IP68 / IP69K

การใช้งาน

• ตรวจวัดความดันในระบบท่อและถังบรรจุ
• ระบบผลิตอาหารและเครื่องดื่ม
• ตรวจวัดความดันของของเหลวที่มีความหนืด
• ระบบตรวจสอบสุญญากาศในกระบวนการผลิต
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Analog หรือ IO-Link

ข้อควรทราบ

ควรตรวจสอบข้อต่อ G1 และรูปแบบซีลให้เหมาะสมกับจุดติดตั้ง รวมถึงตรวจสอบอุณหภูมิ ความดัน และความเข้ากันได้ของวัสดุกับตัวกลางก่อนใช้งาน โดยค่า Pressure Rating ไม่ใช่ช่วงการวัดปกติของเซนเซอร์

คุณสมบัติของ PM1605 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-004-REA01-4-ZVG/US \ DE

PM1605 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-004-REA01-4-ZVG/US \ DE เซนเซอร์วัดความดันจาก ifm สำหรับการนำไปใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา และวัดระดับของเหลวในถัง

• ปรับตั้งค่า Analogue Output 4...20 mA ได้ง่ายผ่านระบบ IO-Link
• มีย่านการวัดตั้งแต่ -1 ..25 บาร์
• เหมาะสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม
• ทนอุณหภูมิได้ 125°C และทนอุณหภูมิได้สูงสุด 145°C นานต่อเนื่องได้ 1 ชั่วโมง
• มีเอาท์พุตแบบอนาล็อก 4...20 mA
• Process connection Aseptoflex adapter
• แรงดันใช้งาน 18...30 VDC
• มาตรฐานการป้องกัน IP68/IP69K

ขนาด PM1605 \ efector 500 \ Pressure sensor (เซนเซอร์วัดความดัน) \PM-004-REA01-4-ZVG/US \ DE

• ขนาด 37.9x111.4 mm.
