PLC EXPLX3V-8EYT Digital Output Module SANGI ELECTRIC

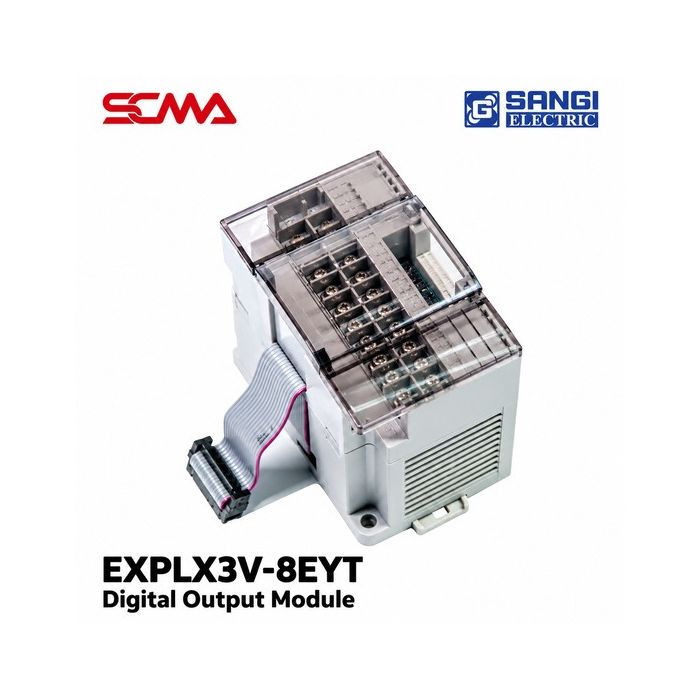

โมดูลดิจิทัลเอาต์พุต SANGI ELECTRIC รุ่น PLC EXPLX3V-8EYT (NPN Digital Output Module)

SANGI ELECTRIC PLC EXPLX3V-8EYT เป็นโมดูลขยายดิจิทัลเอาต์พุต (Digital Output Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับเอาต์พุตจำนวน 8 ช่อง โดยใช้สัญญาณเอาต์พุตแบบ NPN สำหรับสั่งงานอุปกรณ์ไฟฟ้าที่มีรูปแบบการเชื่อมต่อและพิกัดไฟฟ้าเข้ากันได้

โมดูลมีเวลาตอบสนองสัญญาณขาออกน้อยกว่า 0.2 ms ใช้วงจรภายในแบบ Photo-Coupling และรองรับแรงดันเอาต์พุต DC 5-30 V โดยแคตตาล็อกระบุค่ากระแสขับสูงสุด 0.5 A

เหมาะสำหรับการขยายช่องสั่งงานดิจิทัลในระบบควบคุมเครื่องจักรและสายการผลิตที่ต้องการเอาต์พุตชนิด NPN โดยต้องตรวจสอบความเข้ากันได้กับ PLC หลัก พิกัดโหลด และรูปแบบการเดินสายก่อนใช้งาน

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-8EYT
• ประเภท Digital Output Module
• รองรับ Digital Output จำนวน 8 ช่อง
• เอาต์พุตชนิด NPN
• รูปแบบการสวิตชิ่งด้านกราวด์ (Ground Switching)
• เวลาตอบสนองเอาต์พุตน้อยกว่า 0.2 ms
• วงจรภายในแบบ Photo-Coupling
• รองรับแรงดันเอาต์พุต DC 5-30 V
• แคตตาล็อกระบุกระแสขับสูงสุด 0.5 A
• เหมาะสำหรับขยายจุดสั่งงานดิจิทัลของ PLC ที่รองรับ
• เหมาะสำหรับงาน Machine Control และ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-8EYT
Product Type	Digital Output Module
Number of Digital Outputs	8 Channels
Output Signal Type	NPN
Switching Principle	Ground Switching (Sinking Output)
Output Response Time	Less Than 0.2 ms
Internal Circuit	Photo-Coupling
Output Voltage Range	5-30 VDC
Maximum Output Current	0.5 A (Catalog Listed)
Output Current per Channel	To Be Confirmed from Manufacturer Datasheet
Total Module Output Current	Not Specified in Catalog
Output Protection	Not Specified in Catalog
Module Supply Requirements	To Be Confirmed from Manufacturer Datasheet
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Operating Temperature	Not Specified in Catalog
Catalog Reference	SCMA General Catalog Vol.5, D3-04

หมายเหตุ: แคตตาล็อกยืนยันจำนวนเอาต์พุต ประเภทสัญญาณ เวลาตอบสนอง วงจร Photo-Coupling ช่วงแรงดัน และค่ากระแสสูงสุด แต่ไม่ได้ระบุพิกัดกระแสต่อช่องหรือกระแสรวมอย่างละเอียด จึงต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบโหลดจริง

ดิจิทัลเอาต์พุต 8 ช่อง (8 Digital Outputs)

PLC EXPLX3V-8EYT รองรับ Digital Output จำนวน 8 จุด สำหรับส่งคำสั่งจากระบบ PLC ไปควบคุมอุปกรณ์ภายนอกผ่านวงจรเอาต์พุตชนิด NPN

สามารถนำไปประยุกต์ใช้กับอุปกรณ์ที่มีพิกัดไฟฟ้าเหมาะสม เช่น ไฟแสดงสถานะหรือวงจรควบคุมภายนอก โดยต้องตรวจสอบกระแสโหลดและการต่อสายให้ตรงตามข้อกำหนดของผู้ผลิต

เอาต์พุตแบบ NPN (Ground Switching)

EXPLX3V-8EYT ใช้เอาต์พุตแบบ NPN หรือ Sinking Output ซึ่งโดยหลักการทำหน้าที่สวิตชิ่งวงจรทางด้านกราวด์เมื่อเอาต์พุตทำงาน

การต่อโหลดแบบ NPN โดยทั่วไปจะวางโหลดระหว่างแหล่งจ่ายไฟด้านบวกกับขั้วเอาต์พุต และใช้วงจรเอาต์พุตเป็นทางผ่านกระแสกลับสู่จุดอ้างอิงของระบบตาม Wiring Diagram ที่ผู้ผลิตกำหนด

ต้องตรวจสอบขั้ว Common และระบบจ่ายไฟอย่างถูกต้องก่อนต่อสาย เพื่อป้องกันความเสียหายจากการต่อวงจรผิดประเภท

Output Response Time น้อยกว่า 0.2 ms

โมดูลมีเวลาตอบสนองสัญญาณขาออกน้อยกว่า 0.2 ms ตามข้อมูลแคตตาล็อก ซึ่งช่วยให้สามารถพิจารณาใช้งานในระบบที่ต้องการการเปลี่ยนสถานะเอาต์พุตอย่างรวดเร็ว

อย่างไรก็ตาม ความเร็วในการสั่งงานจริงยังขึ้นอยู่กับรอบการประมวลผล PLC โปรแกรมควบคุม ระบบสื่อสาร และอุปกรณ์ปลายทาง

ค่า Response Time ดังกล่าวไม่ได้ยืนยันว่ารองรับฟังก์ชัน PWM หรือ High-Speed Pulse Output โดยเฉพาะ จึงควรตรวจสอบความสามารถเพิ่มเติมก่อนนำไปใช้ในงานสร้างพัลส์ความถี่สูง

วงจร Photo-Coupling

EXPLX3V-8EYT ใช้วงจร Photo-Coupling ตามข้อมูลแคตตาล็อก ซึ่งเป็นการส่งผ่านสัญญาณด้วยแสงภายในส่วนของวงจรอิเล็กทรอนิกส์

รายละเอียดการแยกวงจรและพิกัดแรงดันทดสอบฉนวนไม่ได้ระบุไว้ จึงควรตรวจสอบ Datasheet หากระบบมีข้อกำหนดเกี่ยวกับ Electrical Isolation

ช่วงแรงดันเอาต์พุต DC 5-30 V

โมดูลรองรับแรงดันเอาต์พุต DC 5-30 V ตามข้อมูลแคตตาล็อก สำหรับการออกแบบวงจรที่ใช้อุปกรณ์หรือโหลดภายนอกที่มีพิกัดเหมาะสม

แรงดันช่วงนี้เป็นข้อมูลด้านวงจรเอาต์พุต ไม่ควรนำไปตีความว่าเป็นพิกัดแรงดันไฟเลี้ยงของตัวโมดูล เนื่องจากพิกัดไฟเลี้ยงต้องตรวจสอบแยกจากคู่มือผู้ผลิต

พิกัดกระแสเอาต์พุต (Maximum Output Current)

แคตตาล็อกระบุค่ากระแสขับสูงสุด 0.5 A สำหรับ EXPLX3V-8EYT แต่ไม่ได้แสดงรายละเอียดพิกัดกระแสรวมเมื่อหลายช่องทำงานพร้อมกัน

ก่อนเชื่อมต่อโหลดควรตรวจสอบกระแสทำงาน กระแสกระชาก พิกัดต่อช่อง และพิกัดรวมของระบบ โดยเฉพาะหากใช้งานกับโหลดเหนี่ยวนำซึ่งอาจต้องมีวงจรป้องกันแรงดันย้อนกลับ

ไม่ควรใช้ค่า 0.5 A เป็นพิกัดรับรองสำหรับทุกช่องพร้อมกันจนกว่าจะตรวจสอบจาก Datasheet

การใช้งานร่วมกับระบบ PLC

EXPLX3V-8EYT เป็นโมดูล Digital Output สำหรับขยายจำนวนจุดสั่งงานของระบบ PLC ที่รองรับ โดยควรตรวจสอบรุ่น CPU ที่เข้ากันได้ จำนวนโมดูลที่สามารถขยาย และวิธีการติดตั้งจากคู่มือผู้ผลิต

การเลือกใช้งานต้องตรวจสอบแหล่งจ่ายไฟ ขั้วต่อ และการจัดกลุ่มวงจรเอาต์พุตก่อนนำไปใช้งานจริง

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบสั่งงานไฟแสดงสถานะและวงจรควบคุม
• ระบบสั่งงานอุปกรณ์ที่รองรับเอาต์พุตแบบ NPN
• ระบบขยาย Digital Output สำหรับ PLC
• ระบบส่งสัญญาณสั่งงานอุปกรณ์ภายนอก
• ระบบ Factory Automation และ Machine Control
• ระบบควบคุมสายการผลิตในโรงงานอุตสาหกรรม
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

เปรียบเทียบ EXPLX3V-8EYR และ EXPLX3V-8EYT

Specifications	EXPLX3V-8EYR	EXPLX3V-8EYT
Digital Outputs	8 Channels	8 Channels
Output Type	Relay Contact	NPN
Internal Circuit	Mechanical Relay	Photo-Coupling
Output Response Time	10 ms	Less Than 0.2 ms
Output Voltage	250 VAC / 30 VDC	5-30 VDC
Maximum Current Listed	2 A	0.5 A

EXPLX3V-8EYR เหมาะสำหรับระบบที่ต้องการเอาต์พุตแบบหน้าสัมผัสรีเลย์ ส่วน EXPLX3V-8EYT เหมาะสำหรับระบบที่ต้องการเอาต์พุตชนิด NPN และการตอบสนองที่รวดเร็วกว่า โดยต้องพิจารณาพิกัดโหลดและการใช้งานจริงเป็นหลัก

แนวทางการเลือก PLC EXPLX3V-8EYT

• ตรวจสอบจำนวน Digital Output ที่ต้องการใช้งาน
• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับการสวิตชิ่งแบบ NPN
• ตรวจสอบแรงดันของวงจรโหลดให้อยู่ภายในพิกัด 5-30 VDC
• ตรวจสอบกระแสที่โหลดแต่ละช่องต้องการ
• ยืนยันพิกัดกระแสต่อช่องและกระแสรวมจาก Datasheet
• พิจารณาเวลาตอบสนองน้อยกว่า 0.2 ms ให้เหมาะกับงาน
• ตรวจสอบความเข้ากันได้กับ PLC หลัก
• ตรวจสอบระบบจ่ายไฟและรูปแบบการเดินสาย
• ตรวจสอบวงจรป้องกันโหลดเหนี่ยวนำเมื่อจำเป็น

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบขั้วเอาต์พุต NPN และ Common ตาม Wiring Diagram
• ไม่ต่อโหลดที่ใช้แรงดันเกินพิกัด 5-30 VDC
• ไม่ต่อโหลดที่ใช้กระแสเกินขีดจำกัดของเอาต์พุต
• ตรวจสอบกระแสรวมเมื่อมีหลายช่องทำงานพร้อมกัน
• พิจารณาวงจรป้องกันแรงดันย้อนกลับสำหรับโหลดเหนี่ยวนำ
• ตรวจสอบระบบจ่ายไฟและการต่อกราวด์ตามคู่มือผู้ผลิต
• ไม่ใช้เอาต์พุตทั่วไปแทนวงจร Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่ผู้ผลิตระบุว่ารองรับ
• ทดสอบเอาต์พุตครบทั้ง 8 ช่องก่อนเริ่มใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Digital Output Module รุ่น PLC EXPLX3V-8EYT
• รองรับ Digital Output จำนวน 8 ช่อง
• เอาต์พุตเป็นแบบ NPN
• เวลาตอบสนองน้อยกว่า 0.2 ms
• ใช้วงจร Photo-Coupling
• รองรับแรงดันเอาต์พุต DC 5-30 V
• แคตตาล็อกระบุกระแสสูงสุด 0.5 A
• ต้องตรวจสอบพิกัดกระแสต่อช่องและกระแสรวมจาก Datasheet
• แตกต่างจาก EXPLX3V-8EYR ซึ่งเป็น Relay Output Module
• แตกต่างจาก EXPLX3V-16EYT ซึ่งมีจำนวนเอาต์พุต 16 ช่อง
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
