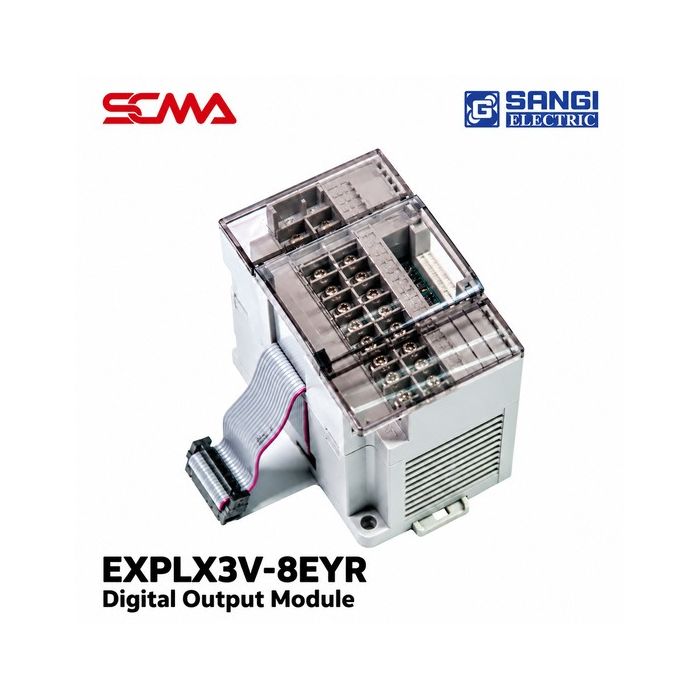

PLC EXPLX3V-8EYR Digital Output Module SANGI ELECTRIC

โมดูลดิจิทัลเอาต์พุต SANGI ELECTRIC รุ่น PLC EXPLX3V-8EYR (Digital Relay Output Module)

SANGI ELECTRIC PLC EXPLX3V-8EYR เป็นโมดูลขยายดิจิทัลเอาต์พุต (Digital Output Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับเอาต์พุตจำนวน 8 ช่อง โดยใช้หน้าสัมผัสรีเลย์ (Relay Contact) สำหรับเปิดหรือปิดวงจรควบคุมอุปกรณ์ภายนอก

โมดูลใช้รีเลย์ชนิด Mechanical Relay สามารถนำไปออกแบบควบคุมวงจรไฟฟ้ากระแสสลับหรือกระแสตรงภายใต้พิกัดที่กำหนด โดยแคตตาล็อกระบุแรงดันหน้าสัมผัส AC 250 V หรือ DC 30 V และกระแสสูงสุด 2 A

อุปกรณ์มีเวลาตอบสนองเอาต์พุต 10 ms เหมาะสำหรับงานสั่งงานอุปกรณ์ทั่วไปในระบบควบคุมเครื่องจักรและกระบวนการผลิตที่ไม่ต้องการการสวิตชิ่งความเร็วสูง

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-8EYR
• ประเภท Digital Output Module
• รองรับ Digital Output จำนวน 8 ช่อง
• เอาต์พุตชนิด Relay Contact
• ใช้รีเลย์แบบ Mechanical Relay
• รองรับแรงดันหน้าสัมผัสสูงสุดตามแคตตาล็อก AC 250 V หรือ DC 30 V
• กระแสเอาต์พุตสูงสุดที่ระบุ 2 A
• เวลาตอบสนองเอาต์พุต 10 ms
• เหมาะสำหรับงานสั่งงานวงจรควบคุมในระบบอุตสาหกรรม
• เป็นโมดูลสำหรับขยายจำนวนเอาต์พุตในระบบ PLC ที่รองรับ
• ประยุกต์ใช้ในระบบ Factory Automation และ Machine Control

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-8EYR
Product Type	Digital Output Module
Number of Digital Outputs	8 Channels
Output Signal Type	Relay Contact
Relay Type	Mechanical Relay
Output Response Time	10 ms
AC Contact Voltage	250 VAC (Catalog Listed)
DC Contact Voltage	30 VDC (Catalog Listed)
Maximum Output Current	2 A (Catalog Listed)
Contact Configuration (NO/NC)	Not Specified in Catalog
Current Rating by Load Type	To Be Confirmed from Manufacturer Datasheet
Simultaneous Output Load Limit	Not Specified in Catalog
Mechanical / Electrical Life	Not Specified in Catalog
Module Supply Voltage	To Be Confirmed from Manufacturer Datasheet
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-04

หมายเหตุ: ข้อมูลแคตตาล็อกยืนยันจำนวนเอาต์พุต ชนิดหน้าสัมผัสรีเลย์ เวลาตอบสนอง พิกัดแรงดัน และกระแสสูงสุด แต่ไม่ได้ระบุรายละเอียดชนิดหน้าสัมผัส NO/NC พิกัดโหลดเหนี่ยวนำ หรือขีดจำกัดกระแสเมื่อมีหลายเอาต์พุตทำงานพร้อมกัน

ดิจิทัลเอาต์พุต 8 ช่อง (8 Digital Outputs)

PLC EXPLX3V-8EYR มีช่อง Digital Output จำนวน 8 จุด สำหรับส่งคำสั่งเปิดและปิดวงจรไฟฟ้าจากระบบ PLC ไปยังอุปกรณ์ภายนอกที่มีพิกัดเข้ากันได้

เหมาะสำหรับระบบที่ต้องการควบคุมอุปกรณ์หลายจุด โดยการใช้งานต้องคำนึงถึงชนิดโหลด กระแสที่แต่ละวงจรใช้ และข้อจำกัดของโมดูล

เอาต์พุตแบบ Relay Contact

EXPLX3V-8EYR ใช้เอาต์พุตแบบ Relay Contact ซึ่งทำหน้าที่เป็นหน้าสัมผัสสำหรับเปิดหรือปิดวงจรไฟฟ้า ต่างจากเอาต์พุตแบบ Transistor ที่ใช้สารกึ่งตัวนำในการสวิตชิ่ง

การใช้งานเอาต์พุตแบบรีเลย์สามารถนำไปประยุกต์กับวงจร AC หรือ DC ตามพิกัดที่ผู้ผลิตกำหนด โดยต้องตรวจสอบการจัดขั้วและการเชื่อมต่อของหน้าสัมผัสจาก Wiring Diagram

เนื่องจากแคตตาล็อกไม่ได้ระบุว่าหน้าสัมผัสเป็นแบบ NO หรือ NC จึงต้องตรวจสอบจากคู่มือก่อนออกแบบวงจรที่ขึ้นอยู่กับสถานะปกติของรีเลย์

วงจร Mechanical Relay

โมดูลใช้รีเลย์แบบ Mechanical Relay ตามข้อมูลแคตตาล็อก โดยเป็นการสวิตชิ่งผ่านหน้าสัมผัสเชิงกล

การใช้งานรีเลย์เชิงกลต้องพิจารณาความถี่ในการสวิตชิ่ง อายุหน้าสัมผัส และชนิดโหลด เนื่องจากการเปิดปิดบ่อยหรือการควบคุมโหลดที่มีกระแสกระชากอาจส่งผลต่ออายุการใช้งานของรีเลย์

พิกัดแรงดันและกระแสเอาต์พุต

Electrical Rating	Catalog Value
AC Contact Voltage	250 VAC
DC Contact Voltage	30 VDC
Maximum Output Current	2 A

ค่าพิกัดข้างต้นเป็นข้อมูลตามแคตตาล็อก โดยต้องตรวจสอบพิกัดกระแสตามประเภทโหลด และเงื่อนไขการทำงานจริงจาก Datasheet ก่อนเลือกอุปกรณ์

ไม่ควรตีความว่าพิกัด 2 A สามารถใช้กับโหลดทุกประเภทหรือใช้พร้อมกันครบ 8 ช่องโดยไม่มีข้อจำกัด โดยเฉพาะโหลดเหนี่ยวนำหรือโหลดที่มีกระแสเริ่มต้นสูง

Output Response Time 10 ms

PLC EXPLX3V-8EYR มีเวลาตอบสนองเอาต์พุต 10 ms ตามข้อมูลแคตตาล็อก ซึ่งเป็นข้อมูลสำหรับพิจารณาความเหมาะสมในการสั่งงานอุปกรณ์ภายนอก

การนำไปใช้งานควรพิจารณาเวลาตอบสนองของรีเลย์ร่วมกับรอบการทำงานของ PLC และอุปกรณ์ปลายทาง เพื่อให้ลำดับการทำงานของระบบเป็นไปตามที่ออกแบบ

สำหรับงานสวิตชิ่งความเร็วสูงหรือ Pulse Output ควรพิจารณาโมดูลที่ออกแบบสำหรับงานดังกล่าวโดยเฉพาะ

การใช้งานร่วมกับระบบ PLC

EXPLX3V-8EYR เป็นโมดูล Digital Output สำหรับขยายจำนวนจุดสั่งงานของระบบ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้ของ CPU และข้อกำหนดของ Expansion Module ก่อนติดตั้ง

การเลือกใช้งานต้องตรวจสอบแหล่งจ่ายไฟ การจัดขั้วเอาต์พุต การเดินสาย และขีดจำกัดจำนวนโมดูลตามคู่มือผู้ผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบสั่งงานวงจรควบคุมเครื่องจักร
• ระบบควบคุมรีเลย์และคอนแทคเตอร์ภายนอกที่มีพิกัดเหมาะสม
• ระบบสั่งงานไฟแสดงสถานะ
• ระบบสั่งงานอุปกรณ์แจ้งเตือน
• ระบบควบคุมอุปกรณ์ในสายการผลิต
• ระบบขยาย Relay Output สำหรับ PLC
• ระบบ Factory Automation และ Machine Control
• งานออกแบบระบบควบคุมอุตสาหกรรม

แนวทางการเลือก PLC EXPLX3V-8EYR

• ตรวจสอบจำนวนจุด Digital Output ที่ต้องใช้งาน
• ตรวจสอบว่าต้องการเอาต์พุตชนิด Relay Contact
• ตรวจสอบแรงดันของวงจร AC หรือ DC ที่ต้องการควบคุม
• ตรวจสอบกระแสใช้งานจริงของโหลด
• ตรวจสอบพิกัดโหลดตามประเภทวงจรจาก Datasheet
• ตรวจสอบความถี่ในการสวิตชิ่งและอายุหน้าสัมผัส
• ตรวจสอบการจัดขั้ว NO/NC และ Common ตาม Wiring Diagram
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก
• ตรวจสอบแหล่งจ่ายไฟและพื้นที่ติดตั้ง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ไม่ใช้งานแรงดันหรือกระแสเกินพิกัดหน้าสัมผัส
• ตรวจสอบรูปแบบหน้าสัมผัสและหมายเลขขั้วก่อนเดินสาย
• แยกสายกำลังและสายสัญญาณตามมาตรฐานการติดตั้ง
• ตรวจสอบโหลดเหนี่ยวนำและพิจารณาวงจรป้องกันแรงดันย้อนกลับ
• เลือกอุปกรณ์ป้องกันไฟฟ้าให้เหมาะสมกับวงจร
• ไม่ใช้รีเลย์เอาต์พุตทั่วไปแทนอุปกรณ์ Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ตัดแหล่งจ่ายไฟก่อนติดตั้งหรือซ่อมบำรุง
• ทดสอบเอาต์พุตทุกช่องก่อนนำเครื่องจักรไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Digital Output Module รุ่น PLC EXPLX3V-8EYR
• รองรับ Digital Output จำนวน 8 ช่อง
• เอาต์พุตเป็นแบบ Relay Contact
• ใช้วงจร Mechanical Relay
• มีเวลาตอบสนองเอาต์พุต 10 ms
• รองรับแรงดันหน้าสัมผัส AC 250 V หรือ DC 30 V ตามแคตตาล็อก
• แคตตาล็อกระบุกระแสสูงสุด 2 A
• ต้องตรวจสอบชนิดหน้าสัมผัสและพิกัดกระแสตามโหลดจาก Datasheet
• แตกต่างจาก EXPLX3V-16EYR ที่รองรับ 16 ช่อง
• แตกต่างจาก EXPLX3V-8EYT ซึ่งเป็นโมดูลเอาต์พุตแบบ NPN
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
