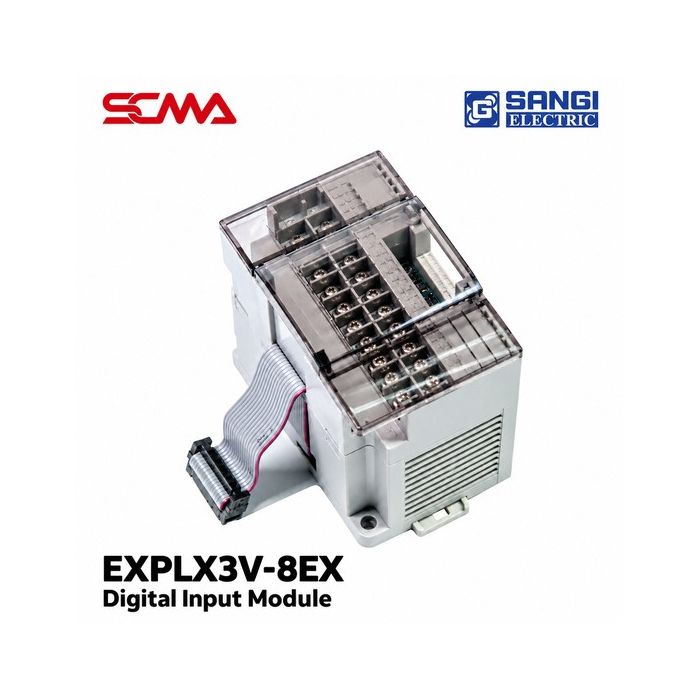

PLC EXPLX3V-8EX Digital Input Module SANGI ELECTRIC

โมดูลดิจิทัลอินพุต SANGI ELECTRIC รุ่น PLC EXPLX3V-8EX (Digital Input Module)

SANGI ELECTRIC PLC EXPLX3V-8EX เป็นโมดูลขยายดิจิทัลอินพุต (Digital Input Module) สำหรับระบบ Programmable Logic Controller (PLC) รองรับการรับสัญญาณดิจิทัลจำนวน 8 ช่อง เหมาะสำหรับระบบควบคุมเครื่องจักรและงาน Automation ที่ต้องการเพิ่มจำนวนจุดรับสัญญาณจากอุปกรณ์ภายนอก

โมดูลรองรับสัญญาณอินพุตทั้งแบบ PNP และ NPN ที่ระดับแรงดัน 24 VDC มีเวลาตอบสนองสัญญาณอินพุต 10 ms และใช้วงจร Photo-Coupling สำหรับการรับสัญญาณ ตามข้อมูลที่ระบุในแคตตาล็อก

เหมาะสำหรับการนำไปประยุกต์ใช้กับอุปกรณ์ตรวจจับสถานะ เช่น Proximity Sensor, Photoelectric Sensor หรือสวิตช์ต่างๆ ที่มีรูปแบบสัญญาณและพิกัดทางไฟฟ้าเข้ากันได้กับโมดูล

คุณสมบัติทั่วไป (Features)

• แบรนด์: SANGI ELECTRIC
• รุ่น: PLC EXPLX3V-8EX
• ประเภท: Digital Input Module
• โมดูลขยายจุดรับสัญญาณดิจิทัลสำหรับ PLC
• รองรับ Digital Input จำนวน 8 จุด
• รองรับสัญญาณอินพุตทั้ง PNP และ NPN
• ใช้ระดับสัญญาณอินพุต 24 VDC
• มีกระแสอินพุต 5 mA ที่ DC 24 V
• เวลาตอบสนองอินพุต 10 ms
• วงจรอินพุตแบบ Photo-Coupling
• เหมาะสำหรับรับสัญญาณสถานะจากเซนเซอร์และสวิตช์ที่รองรับ
• ประยุกต์ใช้ในระบบควบคุมเครื่องจักรและระบบอัตโนมัติอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-8EX
Product Type	Digital Input Module
Number of Digital Inputs	8 Channels
Input Signal Type	PNP / NPN
Nominal Input Signal Voltage	24 VDC
Input Voltage Tolerance	Catalog indicates ±10%; exact notation to be confirmed
Input Current	5 mA at DC 24 V
Input Response Time	10 ms
Input Circuit	Photo-Coupling
Output Channels	Not Applicable to Digital Input Module
Physical Dimensions	Not Specified in Catalog
Module Power Supply	To Be Confirmed According to PLC System
Operating Temperature	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Compatibility Information

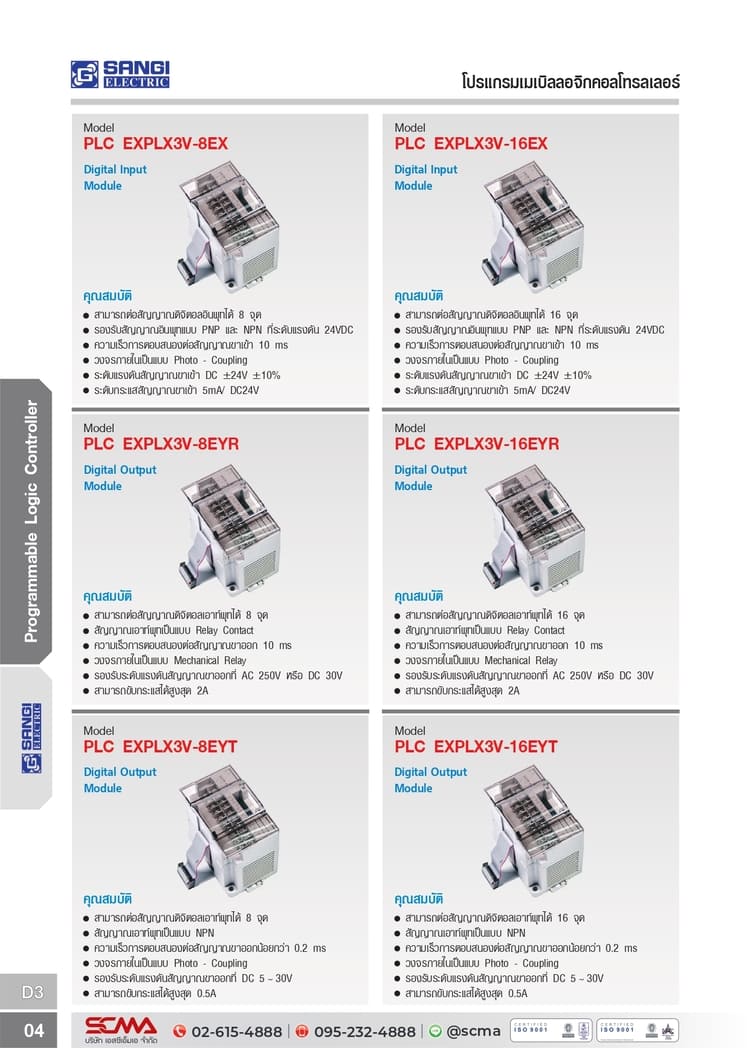

Catalog Reference	SCMA General Catalog Vol.5, D3-04

หมายเหตุ: แคตตาล็อกยืนยันจำนวนอินพุต รูปแบบสัญญาณ กระแสอินพุต เวลาตอบสนอง และวงจร Photo-Coupling แต่ไม่ได้ระบุขนาดตัวเครื่อง พิกัดไฟเลี้ยงของโมดูล และรายการ PLC ที่รองรับอย่างครบถ้วน จึงต้องตรวจสอบจากคู่มือผลิตภัณฑ์ก่อนนำไปออกแบบระบบจริง

Digital Input จำนวน 8 ช่อง

PLC EXPLX3V-8EX รองรับการรับสัญญาณดิจิทัลจำนวน 8 จุด สำหรับตรวจสอบสถานะของอุปกรณ์ภายนอกและส่งข้อมูลเข้าสู่ระบบ PLC ที่รองรับ

การเพิ่มจำนวนช่องอินพุตช่วยให้สามารถขยายการรับสัญญาณจากเซนเซอร์หรือสวิตช์ในเครื่องจักรได้ตามความต้องการ โดยต้องตรวจสอบข้อจำกัดจำนวนโมดูลและความเข้ากันได้กับ PLC หลักก่อนติดตั้ง

รองรับสัญญาณ PNP และ NPN

โมดูลรองรับสัญญาณดิจิทัลอินพุตทั้งแบบ PNP และ NPN ที่ระดับแรงดัน 24 VDC ตามข้อมูลแคตตาล็อก

PNP Input: เป็นการรับสัญญาณจากอุปกรณ์ที่สวิตชิ่งแรงดันด้านบวกมายังช่องอินพุตตามการต่อวงจรที่กำหนด

NPN Input: เป็นการรับสัญญาณจากอุปกรณ์ที่ทำหน้าที่สวิตชิ่งลงสู่กราวด์ตามการต่อวงจรที่กำหนด

การเลือกใช้ PNP หรือ NPN ต้องตรวจสอบรูปแบบการเดินสายและการต่อขั้ว Common ตาม Wiring Diagram ของรุ่น EXPLX3V-8EX เพื่อป้องกันการต่อสายผิดและการทำงานผิดปกติ

ระดับสัญญาณอินพุต 24 VDC

EXPLX3V-8EX รองรับสัญญาณอินพุตที่ระดับ 24 VDC โดยแคตตาล็อกระบุกระแสอินพุต 5 mA ที่ DC 24 V

สำหรับการออกแบบวงจรควรตรวจสอบช่วงแรงดันที่ยอมรับได้ ระดับแรงดันสำหรับสถานะ ON/OFF และข้อกำหนดการต่อสายจาก Datasheet ของผู้ผลิตก่อนเชื่อมต่ออุปกรณ์

เวลาตอบสนองอินพุต 10 ms

โมดูลมีเวลาตอบสนองสัญญาณขาเข้า 10 ms ตามข้อมูลแคตตาล็อก เหมาะสำหรับการพิจารณาใช้งานรับสัญญาณสถานะทั่วไปในระบบควบคุมอุตสาหกรรม

การนำไปใช้งานควรพิจารณาความกว้างของสัญญาณอินพุตและรอบประมวลผลของ PLC ร่วมกัน เพื่อให้ระบบสามารถตรวจจับสถานะได้ตามความต้องการ

สำหรับงานนับพัลส์ความเร็วสูงหรือสัญญาณที่มีระยะเวลาสั้น ควรตรวจสอบความเหมาะสมของโมดูลเฉพาะทาง เนื่องจากแคตตาล็อกไม่ได้ระบุฟังก์ชัน High-Speed Counter สำหรับ EXPLX3V-8EX

วงจรอินพุตแบบ Photo-Coupling

EXPLX3V-8EX ใช้วงจรรับสัญญาณแบบ Photo-Coupling ตามข้อมูลแคตตาล็อก โดยใช้หลักการส่งผ่านสัญญาณทางแสงภายในวงจรอิเล็กทรอนิกส์

การออกแบบวงจรลักษณะนี้สามารถใช้สำหรับการเชื่อมต่อสัญญาณระหว่างส่วนของวงจรตามโครงสร้างที่ผู้ผลิตกำหนด อย่างไรก็ตาม รายละเอียดการแยกวงจรและพิกัดแรงดันทดสอบฉนวนต้องตรวจสอบจาก Datasheet โดยตรง

การเชื่อมต่อกับเซนเซอร์และสวิตช์

โมดูลสามารถนำไปประยุกต์ใช้รับสัญญาณจากอุปกรณ์ที่มีเอาต์พุตดิจิทัลแบบ PNP หรือ NPN และมีพิกัดทางไฟฟ้าเหมาะสม เช่น อุปกรณ์ตรวจจับตำแหน่งหรือสวิตช์ตรวจสอบสถานะ

ตัวอย่างอุปกรณ์ที่สามารถพิจารณาใช้งานร่วมกัน ได้แก่ Proximity Sensor, Photoelectric Sensor และ Limit Switch โดยต้องตรวจสอบรูปแบบหน้าสัมผัสหรือวงจรเอาต์พุตของอุปกรณ์ก่อนเชื่อมต่อ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบรับสัญญาณเซนเซอร์ในเครื่องจักรอัตโนมัติ
• ระบบตรวจจับตำแหน่งชิ้นงานในสายการผลิต
• ระบบรับสัญญาณสถานะจาก Limit Switch
• ระบบรับสัญญาณจาก Proximity Sensor แบบ PNP หรือ NPN
• ระบบตรวจสอบสถานะเครื่องจักร
• ระบบขยาย Digital Input สำหรับ PLC ที่รองรับ
• ระบบ Factory Automation และ Machine Control
• งานออกแบบระบบควบคุมอุตสาหกรรม

แนวทางการเลือก PLC EXPLX3V-8EX

• ตรวจสอบจำนวนจุด Digital Input ที่ต้องการใช้งาน
• ตรวจสอบประเภทสัญญาณของเซนเซอร์ว่าเป็น PNP หรือ NPN
• ตรวจสอบระดับแรงดันสัญญาณอินพุต 24 VDC
• ตรวจสอบกระแสอินพุต 5 mA ที่ DC 24 V
• พิจารณาเวลาตอบสนอง 10 ms ให้เหมาะกับการใช้งาน
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก
• ตรวจสอบแหล่งจ่ายไฟและรูปแบบการเดินสาย
• ตรวจสอบขนาดตัวเครื่องและพื้นที่ติดตั้งจากเอกสารทางเทคนิค
• ตรวจสอบ Wiring Diagram และการกำหนดค่าอินพุตก่อนใช้งานจริง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบชนิดสัญญาณ PNP หรือ NPN ก่อนต่อสาย
• ตรวจสอบการต่อขั้ว Common และขั้วอินพุตตามคู่มือผู้ผลิต
• ไม่ต่อแรงดันเข้าช่องอินพุตเกินพิกัดที่กำหนด
• ตรวจสอบแหล่งจ่ายไฟและระบบป้องกันทางไฟฟ้าให้เหมาะสม
• แยกการเดินสายสัญญาณจากสายกำลังที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการต่อกราวด์และการป้องกันสัญญาณรบกวนตามคู่มือ
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่ผู้ผลิตระบุว่ารองรับ
• ทดสอบการอ่านสัญญาณอินพุตครบทุกช่องก่อนเริ่มใช้งานเครื่องจักร

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Digital Input Module รุ่น PLC EXPLX3V-8EX
• รองรับ Digital Input จำนวน 8 ช่อง
• รองรับสัญญาณ PNP และ NPN ระดับ 24 VDC
• มีกระแสอินพุต 5 mA ที่ DC 24 V
• เวลาตอบสนองอินพุต 10 ms
• ใช้วงจร Photo-Coupling
• ไม่ควรนำจำนวน 16 อินพุตของรุ่น EXPLX3V-16EX มาใช้เป็นสเปกของ EXPLX3V-8EX
• ต้องตรวจสอบช่วงแรงดันอินพุตและรูปแบบการต่อสายจาก Datasheet
• แคตตาล็อกไม่ได้ระบุขนาดโมดูลและพิกัดไฟเลี้ยงแยกอย่างชัดเจน
• ต้องตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
