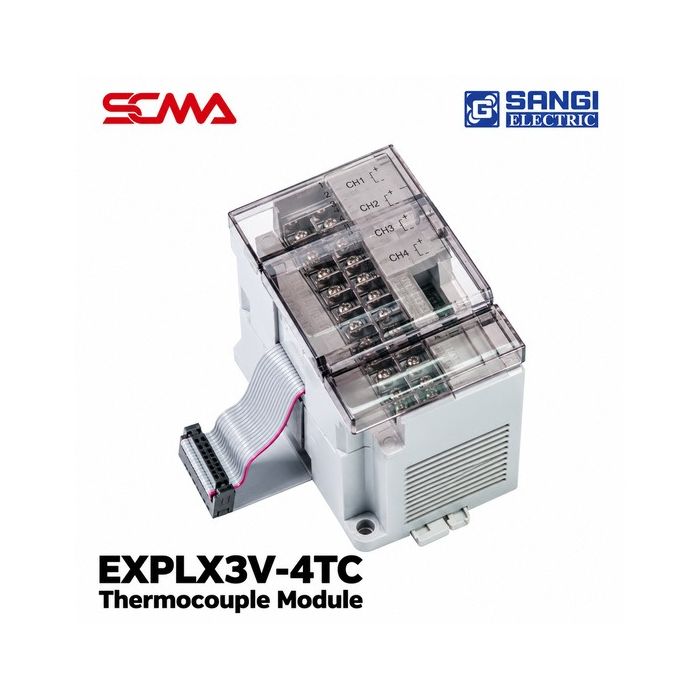

โมดูลเทอร์โมคัปเปิล SANGI ELECTRIC รุ่น PLC EXPLX3V-4TC (Thermocouple Module)

SANGI ELECTRIC PLC EXPLX3V-4TC เป็นโมดูลรับสัญญาณเซนเซอร์วัดอุณหภูมิชนิดเทอร์โมคัปเปิล (Thermocouple Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับการเชื่อมต่อเซนเซอร์ Thermocouple จำนวน 4 ช่อง เหมาะสำหรับระบบที่ต้องการตรวจวัดอุณหภูมิจากหลายตำแหน่งในเครื่องจักรและกระบวนการผลิต

โมดูลรองรับ Thermocouple Type K และ Type J โดยมีช่วงการวัดแตกต่างกันตามชนิดเซนเซอร์ ได้แก่ Type K ตั้งแต่ -100 ถึง +1200°C และ Type J ตั้งแต่ -100 ถึง +600°C ตามข้อมูล SCMA General Catalog Vol.5

EXPLX3V-4TC มีความละเอียดการอ่านสัญญาณ 12 bit ค่าความเที่ยงตรง ±0.5% Full Scale และเวลาตอบสนองสัญญาณขาเข้า 240 ms สำหรับ 4 ช่อง ใช้แรงดันไฟเลี้ยงโมดูล 24 VDC ±10% โดยมีกระแสใช้งาน 55 mA

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-4TC
• ประเภท Thermocouple Module
• รองรับ Thermocouple Input จำนวน 4 ช่อง
• รองรับ Thermocouple Type K
• รองรับ Thermocouple Type J
• ช่วงการวัด Type K: -100 ถึง +1200°C
• ช่วงการวัด Type J: -100 ถึง +600°C
• เวลาตอบสนองสัญญาณขาเข้า 240 ms / 4 Channels
• ความละเอียดในการอ่านสัญญาณ 12 bit
• ค่าความเที่ยงตรง ±0.5% Full Scale
• แรงดันไฟเลี้ยงโมดูล 24 VDC ±10%
• กระแสใช้งานโมดูล 55 mA
• เหมาะสำหรับงานตรวจวัดอุณหภูมิในระบบควบคุมอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-4TC
Product Type	Thermocouple Module
Number of Temperature Inputs	4 Channels
Supported Sensor Types	Thermocouple Type K / Type J
Type K Measurement Range	-100 to +1200°C
Type K Range in Fahrenheit	-148 to +2192°F
Type J Measurement Range	-100 to +600°C
Type J Range in Fahrenheit	-148 to +1112°F
Input Response Time	240 ms / 4 Channels
Input Resolution	12 bit
Accuracy	±0.5% Full Scale
Module Supply Voltage	24 VDC ±10%
Module Current Consumption	55 mA
Cold Junction Compensation	Not Specified in Catalog
Open Sensor Detection	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-05

หมายเหตุ: แคตตาล็อกยืนยันประเภทเซนเซอร์ จำนวนช่อง ช่วงการวัด ความละเอียด ความเที่ยงตรง เวลาตอบสนอง และข้อมูลไฟเลี้ยง แต่ไม่ได้ระบุรายละเอียดการชดเชยอุณหภูมิจุดต่อเย็น การตรวจจับเซนเซอร์ขาด หรือการแยกวงจรไฟฟ้า จึงควรตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบ

Thermocouple Input จำนวน 4 ช่อง

PLC EXPLX3V-4TC รองรับการเชื่อมต่อเซนเซอร์ Thermocouple จำนวน 4 จุด สำหรับรับข้อมูลอุณหภูมิจากตำแหน่งต่างๆ ภายในระบบเครื่องจักรและกระบวนการผลิต

ข้อมูลที่อ่านได้สามารถนำเข้าสู่ PLC ที่รองรับเพื่อใช้สำหรับแสดงผล ตรวจสอบอุณหภูมิ หรือประมวลผลตามโปรแกรมควบคุม โดยต้องตรวจสอบความเข้ากันได้กับ CPU รุ่นหลักก่อนติดตั้ง

รองรับ Thermocouple Type K

EXPLX3V-4TC รองรับ Thermocouple Type K ซึ่งเป็นเซนเซอร์วัดอุณหภูมิที่นิยมใช้ในงานอุตสาหกรรมหลากหลายประเภท

ช่วงการวัดที่ระบุสำหรับ Type K คือ -100 ถึง +1200°C หรือ -148 ถึง +2192°F เหมาะสำหรับพิจารณาใช้งานตรวจวัดอุณหภูมิในกระบวนการที่มีอุณหภูมิสูง โดยต้องเลือกตัวเซนเซอร์และโพรบที่มีพิกัดทนอุณหภูมิเหมาะสม

รองรับ Thermocouple Type J

โมดูลรองรับ Thermocouple Type J ตามข้อมูลแคตตาล็อก โดยมีช่วงการวัด -100 ถึง +600°C หรือ -148 ถึง +1112°F

การใช้งานต้องตรวจสอบชนิด Thermocouple ที่เชื่อมต่อให้ตรงกับการตั้งค่าของระบบควบคุม เพื่อให้การแปลงสัญญาณอุณหภูมิเป็นไปอย่างถูกต้อง

เปรียบเทียบช่วงการวัด Thermocouple Type K และ J

Thermocouple Type	Temperature Range (°C)	Temperature Range (°F)
Type K	-100 to +1200°C	-148 to +2192°F
Type J	-100 to +600°C	-148 to +1112°F

ช่วงการวัดดังกล่าวเป็นข้อมูลความสามารถของโมดูลตามแคตตาล็อก ส่วนช่วงอุณหภูมิที่เซนเซอร์สามารถใช้งานได้จริงขึ้นอยู่กับชนิดสาย วัสดุ และโครงสร้างของโพรบ Thermocouple ที่เลือกใช้

Input Response Time 240 ms / 4 Channels

แคตตาล็อกระบุเวลาตอบสนองสัญญาณขาเข้า 240 ms สำหรับ 4 ช่อง เพื่อใช้ประกอบการพิจารณาความเร็วในการอ่านข้อมูลจากเซนเซอร์ Thermocouple

ค่าดังกล่าวเป็นข้อมูลการตอบสนองทางอิเล็กทรอนิกส์ของโมดูล ไม่ใช่เวลาตอบสนองทางความร้อนของตัวโพรบ ซึ่งขึ้นอยู่กับวัสดุ ขนาด และวิธีติดตั้งเซนเซอร์

ความละเอียด 12 bit (12-bit Resolution)

EXPLX3V-4TC มีความละเอียดในการอ่านสัญญาณ 12 bit สำหรับแปลงข้อมูลจากเซนเซอร์ Thermocouple เป็นค่าดิจิทัลเพื่อนำไปประมวลผลในระบบ PLC

ความละเอียด 12 bit ไม่ควรตีความว่าเป็นความเที่ยงตรงของการวัดโดยตรง เนื่องจากผลการวัดจริงขึ้นอยู่กับวงจรอ่านสัญญาณ เซนเซอร์ และสภาพแวดล้อมของการติดตั้ง

ค่าความเที่ยงตรง ±0.5% Full Scale

โมดูลมีค่าความเที่ยงตรง ±0.5% Full Scale ตามข้อมูลแคตตาล็อก ซึ่งเป็นข้อมูลสำหรับพิจารณาความคลาดเคลื่อนของโมดูล

สำหรับงานควบคุมอุณหภูมิที่ต้องการความแม่นยำสูง ควรประเมินความคลาดเคลื่อนของเซนเซอร์ Thermocouple สายต่อ ขั้วต่อ และเงื่อนไขการชดเชยอุณหภูมิร่วมด้วย

ระบบจ่ายไฟ 24 VDC ±10%

EXPLX3V-4TC ใช้แรงดันไฟเลี้ยงโมดูล 24 VDC ±10% และมีกระแสใช้งาน 55 mA ตามข้อมูลแคตตาล็อก

การออกแบบระบบควรตรวจสอบแหล่งจ่ายไฟและการต่อสายให้ตรงกับข้อกำหนดของผู้ผลิต โดยคำนึงถึงการใช้งานร่วมกับโมดูลอื่นภายในระบบ PLC

การทำงานร่วมกับระบบ PLC

EXPLX3V-4TC เป็นโมดูล Thermocouple Input สำหรับขยายจำนวนจุดตรวจวัดอุณหภูมิของ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU และระบบ Expansion Module ก่อนติดตั้ง

ควรตรวจสอบการตั้งค่าประเภทเซนเซอร์ การเชื่อมต่อสาย Thermocouple และการแสดงผลอุณหภูมิในโปรแกรมควบคุม เพื่อให้การใช้งานเหมาะสมกับกระบวนการผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบตรวจวัดอุณหภูมิในเครื่องจักรอุตสาหกรรม
• ระบบรับสัญญาณจาก Thermocouple Type K
• ระบบรับสัญญาณจาก Thermocouple Type J
• ระบบตรวจวัดอุณหภูมิหลายตำแหน่ง
• ระบบตรวจวัดอุณหภูมิในกระบวนการผลิต
• ระบบตรวจสอบอุณหภูมิของเตาและอุปกรณ์ให้ความร้อนที่มีพิกัดเหมาะสม
• ระบบ PLC Temperature Monitoring
• ระบบ Factory Automation และ Machine Control
• งานออกแบบระบบตรวจวัดอุณหภูมิอุตสาหกรรม

แนวทางการเลือก PLC EXPLX3V-4TC

• ตรวจสอบจำนวนจุดวัดอุณหภูมิที่ต้องการใช้งาน
• ตรวจสอบว่าเซนเซอร์เป็น Thermocouple Type K หรือ Type J
• ตรวจสอบช่วงอุณหภูมิที่ต้องการวัด
• พิจารณาความละเอียดในการอ่านสัญญาณ 12 bit
• พิจารณาค่าความเที่ยงตรง ±0.5% Full Scale
• ตรวจสอบเวลาตอบสนอง 240 ms / 4 Channels
• ตรวจสอบประเภทสาย Thermocouple และขั้วต่อ
• ตรวจสอบระบบไฟเลี้ยง 24 VDC ±10%
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก
• ตรวจสอบ Wiring Diagram และการตั้งค่าประเภทเซนเซอร์

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ใช้ Thermocouple Type K หรือ Type J ที่ตรงกับข้อกำหนดของโมดูล
• ตรวจสอบขั้วบวกและขั้วลบของสาย Thermocouple ให้ถูกต้อง
• เลือกสาย Thermocouple หรือสายชดเชยให้ตรงกับชนิดเซนเซอร์
• หลีกเลี่ยงการใช้ขั้วต่อหรือวัสดุที่ไม่เหมาะสมซึ่งอาจเพิ่มความคลาดเคลื่อนของการวัด
• แยกสาย Thermocouple จากสายกำลังที่อาจก่อให้เกิดสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการต่อ Shield และ Ground ตามคู่มือผู้ผลิต
• ตรวจสอบระบบไฟเลี้ยง 24 VDC ±10%
• ไม่ต่อแรงดันไฟฟ้าจากแหล่งจ่ายภายนอกเข้าช่อง Thermocouple โดยไม่ได้รับการรองรับจากผู้ผลิต
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบการอ่านอุณหภูมิครบทั้ง 4 ช่องก่อนใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Thermocouple Module รุ่น PLC EXPLX3V-4TC
• รองรับ Thermocouple จำนวน 4 ช่อง
• รองรับ Thermocouple Type K และ Type J
• ช่วงการวัด Type K: -100 ถึง +1200°C
• ช่วงการวัด Type J: -100 ถึง +600°C
• เวลาตอบสนองสัญญาณขาเข้า 240 ms / 4 Channels
• ความละเอียด 12 bit
• ค่าความเที่ยงตรง ±0.5% Full Scale
• ใช้แรงดันไฟเลี้ยง 24 VDC ±10% กระแส 55 mA
• ไม่ใช่ RTD Module รุ่น EXPLX3V-4PT
• ไม่ควรนำชนิด Thermocouple เพิ่มเติมของรุ่น EXPLX3V-4LTC มาใช้แทน
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
