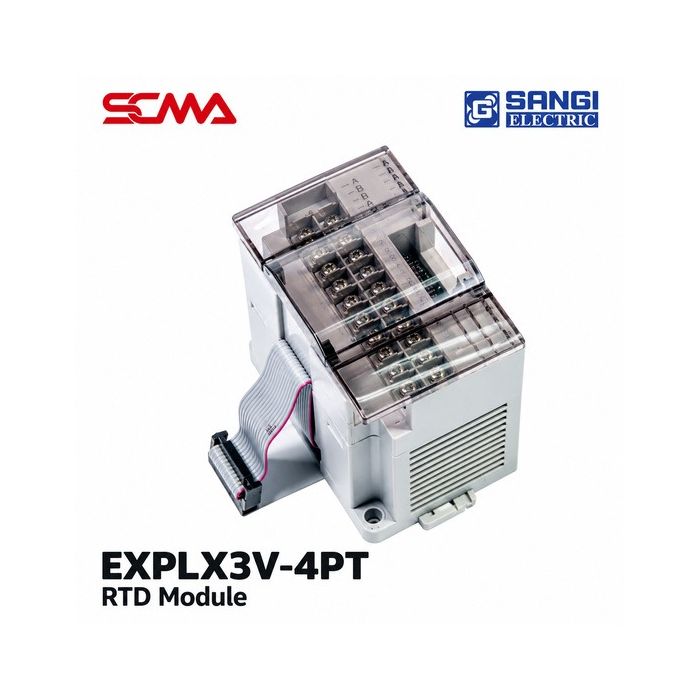

PLC EXPLX3V-4PT RTD Module SANGI ELECTRIC

โมดูลรับสัญญาณ RTD SANGI ELECTRIC รุ่น PLC EXPLX3V-4PT (PT100 RTD Module)

SANGI ELECTRIC PLC EXPLX3V-4PT เป็นโมดูลรับสัญญาณเซนเซอร์วัดอุณหภูมิชนิด RTD (Resistance Temperature Detector) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับเซนเซอร์ PT100 จำนวน 4 ช่อง เหมาะสำหรับการตรวจวัดอุณหภูมิจากหลายตำแหน่งภายในระบบเครื่องจักรและกระบวนการผลิต

โมดูลรองรับการต่อเซนเซอร์ RTD แบบ 2-Wire และ 3-Wire มีช่วงการวัดอุณหภูมิ -100 ถึง +600°C หรือ -148 ถึง +1112°F ตามข้อมูล SCMA General Catalog Vol.5

EXPLX3V-4PT มีความละเอียดในการอ่านสัญญาณ 12 bit ค่าความเที่ยงตรง ±1% Full Scale และเวลาตอบสนองสัญญาณขาเข้า 15 ms สำหรับ 4 ช่อง ใช้ไฟเลี้ยงโมดูล 24 VDC ±10% โดยมีกระแสใช้งาน 55 mA

เหมาะสำหรับการขยายจุดตรวจวัดอุณหภูมิของระบบ PLC ที่รองรับ ทั้งในงาน Factory Automation, Machine Control และ Process Monitoring โดยต้องตรวจสอบการต่อสายและความเข้ากันได้กับ PLC ก่อนติดตั้ง

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-4PT
• ประเภท RTD Module
• รองรับเซนเซอร์ PT100 จำนวน 4 ช่อง
• ใช้สำหรับรับสัญญาณอุณหภูมิจากเซนเซอร์ RTD
• รองรับการต่อเซนเซอร์แบบ 2-Wire และ 3-Wire
• ช่วงการวัดอุณหภูมิ -100 ถึง +600°C
• ช่วงการวัดอุณหภูมิ -148 ถึง +1112°F
• เวลาตอบสนองสัญญาณขาเข้า 15 ms / 4 Channels
• ความละเอียดในการอ่านสัญญาณ 12 bit
• ค่าความเที่ยงตรง ±1% Full Scale
• แรงดันไฟเลี้ยงโมดูล 24 VDC ±10%
• กระแสใช้งานโมดูล 55 mA
• เหมาะสำหรับงานตรวจวัดอุณหภูมิในระบบควบคุมอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-4PT
Product Type	RTD Module
Number of Temperature Inputs	4 Channels
Supported Sensor	PT100
Sensor Type	RTD (Resistance Temperature Detector)
Wiring Configuration	2-Wire / 3-Wire
Temperature Measurement Range	-100 to +600°C
Temperature Range in Fahrenheit	-148 to +1112°F
Input Response Time	15 ms / 4 Channels
Input Resolution	12 bit
Accuracy	±1% Full Scale
Module Supply Voltage	24 VDC ±10%
Module Current Consumption	55 mA
Sensor Excitation Current	Not Specified in Catalog
Open Sensor Detection	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-05

หมายเหตุ: แคตตาล็อกยืนยันจำนวนช่องรับสัญญาณ ชนิดเซนเซอร์ ช่วงวัดอุณหภูมิ การต่อสาย ความละเอียด ความเที่ยงตรง เวลาตอบสนอง และข้อมูลไฟเลี้ยงโมดูล แต่ไม่ได้ระบุรายละเอียดวงจรตรวจจับเซนเซอร์ขาด การแยกวงจร หรือขนาดตัวเครื่อง จึงควรตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบ

RTD Input จำนวน 4 ช่อง

PLC EXPLX3V-4PT รองรับเซนเซอร์ RTD ชนิด PT100 จำนวน 4 จุด สำหรับรับข้อมูลอุณหภูมิจากตำแหน่งต่างๆ ภายในระบบเครื่องจักรหรือกระบวนการผลิต

จำนวนช่องรับสัญญาณ 4 ช่องช่วยให้สามารถติดตั้งเซนเซอร์วัดอุณหภูมิหลายตำแหน่งและนำข้อมูลเข้าสู่ระบบ PLC เพื่อประมวลผล แสดงผล หรือนำไปใช้ในลอจิกควบคุมได้

รองรับเซนเซอร์ PT100

EXPLX3V-4PT รองรับเซนเซอร์ RTD ชนิด PT100 ตามข้อมูลแคตตาล็อก ซึ่งเป็นเซนเซอร์วัดอุณหภูมิที่อาศัยการเปลี่ยนแปลงค่าความต้านทานของแพลทินัมตามอุณหภูมิ

โดยทั่วไป PT100 มีค่าความต้านทานมาตรฐาน 100 Ohm ที่อุณหภูมิ 0°C และนิยมใช้สำหรับงานตรวจวัดอุณหภูมิในระบบอุตสาหกรรม

การเลือกใช้งานต้องตรวจสอบชนิดเซนเซอร์ มาตรฐานความต้านทาน และการต่อสายให้เข้ากันได้กับโมดูล

รองรับการต่อเซนเซอร์แบบ 2-Wire และ 3-Wire

โมดูลรองรับการต่อเซนเซอร์ RTD แบบ 2-Wire และ 3-Wire ตามข้อมูลแคตตาล็อก

2-Wire Connection: ใช้สายสัญญาณ 2 เส้นต่อกับเซนเซอร์ PT100 โดยความต้านทานของสายอาจส่งผลต่อค่าที่อ่านได้ โดยเฉพาะเมื่อมีการเดินสายระยะไกล

3-Wire Connection: เป็นรูปแบบที่สามารถใช้ชดเชยผลกระทบจากความต้านทานสายภายใต้เงื่อนไขที่เหมาะสม โดยต้องต่อขั้วตาม Wiring Diagram ของผู้ผลิต

ก่อนติดตั้งควรตรวจสอบหมายเลขขั้วและการกำหนดค่าของแต่ละช่อง เพื่อให้การอ่านค่าอุณหภูมิถูกต้อง

ช่วงการวัดอุณหภูมิ -100 ถึง +600°C

EXPLX3V-4PT รองรับช่วงการวัดอุณหภูมิ -100 ถึง +600°C หรือ -148 ถึง +1112°F ตามข้อมูลแคตตาล็อก

ช่วงการวัดดังกล่าวเป็นความสามารถของโมดูล โดยเซนเซอร์ PT100 ที่นำมาใช้งานต้องมีพิกัดช่วงอุณหภูมิและโครงสร้างเหมาะสมกับสภาพแวดล้อมจริง

การเลือกเซนเซอร์ควรพิจารณาช่วงวัดของตัวโพรบ วัสดุปลอกเซนเซอร์ ความทนทานต่อความร้อน และลักษณะการติดตั้งร่วมด้วย

Input Response Time 15 ms / 4 Channels

แคตตาล็อกระบุเวลาตอบสนองสัญญาณขาเข้า 15 ms สำหรับ 4 ช่อง โดยเป็นข้อมูลที่ใช้ประกอบการพิจารณาความเร็วในการอ่านสัญญาณของโมดูล

ค่า Response Time ของโมดูลไม่ใช่เวลาตอบสนองทางความร้อนของตัวเซนเซอร์ PT100 ซึ่งขึ้นอยู่กับโครงสร้างเซนเซอร์ วิธีติดตั้ง และสภาพแวดล้อมการวัด

ความละเอียด 12 bit (12-bit Resolution)

โมดูลมีความละเอียดในการอ่านสัญญาณ 12 bit ตามข้อมูลแคตตาล็อก สำหรับแปลงข้อมูลการวัดเป็นค่าดิจิทัลเพื่อนำไปประมวลผลในระบบ PLC

ความละเอียด 12 bit ไม่ได้หมายถึงความเที่ยงตรงของการวัดโดยตรง เพราะผลการวัดจริงขึ้นอยู่กับโมดูล เซนเซอร์ การต่อสาย และการติดตั้ง

ค่าความเที่ยงตรง ±1% Full Scale

EXPLX3V-4PT มีค่าความเที่ยงตรง ±1% Full Scale ตามข้อมูลแคตตาล็อก

การพิจารณาความคลาดเคลื่อนสำหรับงานควบคุมอุณหภูมิที่ต้องการความแม่นยำสูง ควรตรวจสอบ Datasheet และพิจารณาความคลาดเคลื่อนของเซนเซอร์ PT100 รวมถึงผลกระทบจากสายสัญญาณร่วมด้วย

ระบบจ่ายไฟ 24 VDC ±10%

โมดูลใช้แรงดันไฟเลี้ยง 24 VDC ±10% และมีกระแสใช้งาน 55 mA ตามข้อมูลแคตตาล็อก

การออกแบบระบบจ่ายไฟควรคำนึงถึงกำลังไฟฟ้าที่ใช้ร่วมกับโมดูลอื่นในระบบ PLC และตรวจสอบวิธีการต่อไฟเลี้ยงตามคู่มือผู้ผลิต

การทำงานร่วมกับระบบ PLC

EXPLX3V-4PT เป็นโมดูล RTD สำหรับขยายจำนวนจุดวัดอุณหภูมิให้ระบบ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU และข้อกำหนดการขยายโมดูลก่อนติดตั้ง

ควรตรวจสอบการกำหนดค่าเซนเซอร์ การเดินสาย และการแสดงผลอุณหภูมิในโปรแกรมควบคุม เพื่อให้การใช้งานตรงตามความต้องการของระบบ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบตรวจวัดอุณหภูมิในเครื่องจักรอุตสาหกรรม
• ระบบรับสัญญาณจากเซนเซอร์ PT100
• ระบบตรวจวัดอุณหภูมิหลายตำแหน่ง
• ระบบตรวจสอบอุณหภูมิในกระบวนการผลิต
• ระบบตรวจวัดอุณหภูมิของอุปกรณ์หรือชิ้นส่วนเครื่องจักร
• ระบบ PLC Temperature Monitoring
• ระบบ Factory Automation และ Machine Control
• งานออกแบบและพัฒนาระบบตรวจวัดอุณหภูมิอุตสาหกรรม

แนวทางการเลือก PLC EXPLX3V-4PT

• ตรวจสอบจำนวนจุดตรวจวัดอุณหภูมิที่ต้องใช้งาน
• ตรวจสอบว่าเซนเซอร์เป็นชนิด PT100
• ตรวจสอบรูปแบบการต่อสายแบบ 2-Wire หรือ 3-Wire
• ตรวจสอบช่วงอุณหภูมิที่ต้องการวัด
• พิจารณาความละเอียด 12 bit
• พิจารณาค่าความเที่ยงตรง ±1% Full Scale
• ตรวจสอบเวลาตอบสนองอินพุต 15 ms / 4 Channels
• ตรวจสอบระบบจ่ายไฟ 24 VDC ±10%
• ตรวจสอบความเข้ากันได้กับ PLC หลัก
• ตรวจสอบ Wiring Diagram และตำแหน่งขั้วต่อเซนเซอร์

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ใช้เซนเซอร์ PT100 ที่มีพิกัดตรงตามข้อกำหนดของโมดูล
• ตรวจสอบขั้วต่อ RTD แบบ 2-Wire หรือ 3-Wire ตามคู่มือ
• ตรวจสอบความต้านทานสายที่อาจส่งผลต่อค่าการวัด
• เลือกชนิดสายและการติดตั้งเพื่อป้องกันสัญญาณรบกวนตามความเหมาะสม
• ไม่ต่อแรงดันไฟฟ้าภายนอกเข้าช่องเซนเซอร์ RTD โดยไม่ได้รับการรองรับจากผู้ผลิต
• ตรวจสอบแหล่งจ่ายไฟให้ตรงตามพิกัด 24 VDC ±10%
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบการอ่านค่าอุณหภูมิครบทุกช่องก่อนใช้งานจริง
• ตรวจสอบค่าการวัดกับอุปกรณ์อ้างอิงเมื่อจำเป็น

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC RTD Module รุ่น PLC EXPLX3V-4PT
• รองรับเซนเซอร์ PT100 จำนวน 4 ช่อง
• รองรับการต่อสายแบบ 2-Wire และ 3-Wire
• ช่วงการวัด -100 ถึง +600°C
• เวลาตอบสนองอินพุต 15 ms / 4 Channels
• ความละเอียด 12 bit
• ค่าความเที่ยงตรง ±1% Full Scale
• ใช้ไฟเลี้ยง 24 VDC ±10% กระแส 55 mA
• ไม่ควรนำสเปก Thermocouple ของรุ่น EXPLX3V-4TC มาใช้แทน
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
