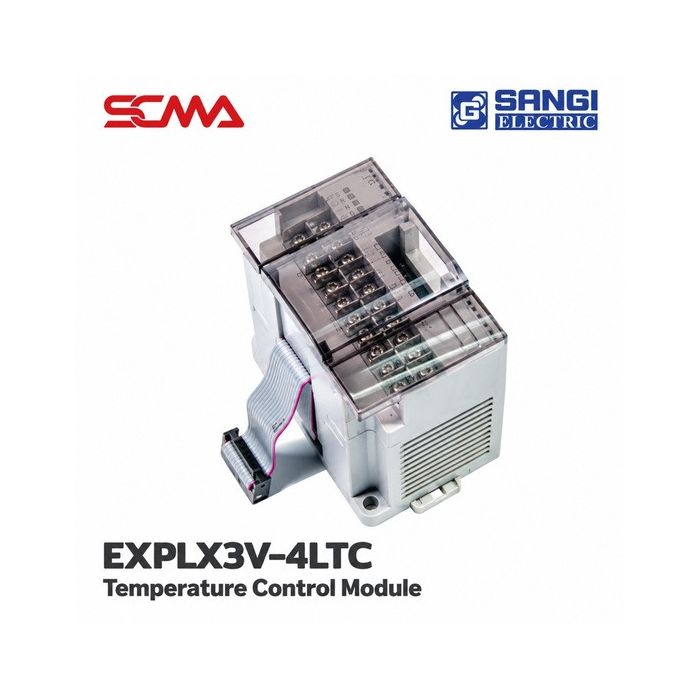

PLC EXPLX3V-4LTC Temperature Control Module SANGI ELECTRIC

โมดูลควบคุมอุณหภูมิ SANGI ELECTRIC รุ่น PLC EXPLX3V-4LTC (Temperature Control Module with PID)

SANGI ELECTRIC PLC EXPLX3V-4LTC เป็นโมดูลควบคุมอุณหภูมิอัตโนมัติ (Temperature Control Module) สำหรับระบบ PLC โดยมีฟังก์ชัน PID Control สำหรับนำไปประยุกต์ใช้กับระบบควบคุมอุณหภูมิในเครื่องจักรและกระบวนการผลิตอุตสาหกรรม

โมดูลรองรับเซนเซอร์วัดอุณหภูมิชนิด Thermocouple จำนวน 8 ประเภท ได้แก่ Type K, J, T, E, N, B, R และ S ทำให้สามารถพิจารณาเลือกเซนเซอร์ให้เหมาะกับลักษณะกระบวนการและช่วงอุณหภูมิที่ต้องการวัด ทั้งนี้ต้องตรวจสอบช่วงการวัดที่รองรับสำหรับแต่ละประเภทจาก Datasheet

ตาม SCMA General Catalog Vol.5 โมดูลมีความละเอียดในการอ่านสัญญาณ 12 bit ค่าความเที่ยงตรง ±0.5% Full Scale และเวลาตอบสนองสัญญาณขาเข้า 240 ms / 4 Channels ใช้แรงดันไฟเลี้ยง 24 VDC ±10% โดยมีกระแสใช้งาน 55 mA

เหมาะสำหรับการพัฒนาระบบควบคุมอุณหภูมิร่วมกับ PLC ที่รองรับ ทั้งระบบควบคุมเครื่องจักร ระบบควบคุมความร้อน และงาน Process Automation ที่ต้องการฟังก์ชัน PID

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-4LTC
• ประเภท Temperature Control Module
• รองรับฟังก์ชัน PID Temperature Control
• รองรับ Thermocouple Type K
• รองรับ Thermocouple Type J
• รองรับ Thermocouple Type T
• รองรับ Thermocouple Type E
• รองรับ Thermocouple Type N
• รองรับ Thermocouple Type B
• รองรับ Thermocouple Type R
• รองรับ Thermocouple Type S
• ช่วงการวัด Type K: -100 ถึง +1200°C
• ช่วงการวัด Type J: -100 ถึง +600°C
• เวลาตอบสนองสัญญาณขาเข้า 240 ms / 4 Channels
• ความละเอียดในการอ่านสัญญาณ 12 bit
• ค่าความเที่ยงตรง ±0.5% Full Scale
• แรงดันไฟเลี้ยง 24 VDC ±10%
• กระแสใช้งานโมดูล 55 mA
• เหมาะสำหรับงานควบคุมอุณหภูมิในระบบอัตโนมัติอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-4LTC
Product Type	Temperature Control Module
Control Function	PID Temperature Control
Supported Thermocouple Types	K / J / T / E / N / B / R / S
Type K Measurement Range	-100 to +1200°C
Type K Range in Fahrenheit	-148 to +2192°F
Type J Measurement Range	-100 to +600°C
Type J Range in Fahrenheit	-148 to +1112°F
Other Thermocouple Measurement Ranges	To Be Confirmed from Manufacturer Datasheet
Number of Temperature Inputs	To Be Confirmed (Catalog Lists Response Time for 4 Channels)
Input Response Time	240 ms / 4 Channels
Input Resolution	12 bit
Accuracy	±0.5% Full Scale
Module Supply Voltage	24 VDC ±10%
Module Current Consumption	55 mA
PID Output Type	Not Specified in Catalog
PID Tuning Method	Not Specified in Catalog
Control Loop Count	Not Explicitly Specified in Catalog
Cold Junction Compensation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-06

หมายเหตุ: ข้อมูลแคตตาล็อกยืนยันว่ามีฟังก์ชัน PID รองรับ Thermocouple 8 ประเภท รวมถึงระบุค่าความละเอียด ความเที่ยงตรง เวลาตอบสนอง และไฟเลี้ยง แต่ไม่ได้แสดงรายละเอียดจำนวนวงควบคุม PID ประเภทเอาต์พุตควบคุม หรือวิธีปรับจูน PID อย่างชัดเจน

ฟังก์ชันควบคุมอุณหภูมิ PID (PID Temperature Control)

PLC EXPLX3V-4LTC มีฟังก์ชัน PID สำหรับประยุกต์ใช้ในระบบควบคุมอุณหภูมิอัตโนมัติ โดยหลักการ PID จะนำค่าความคลาดเคลื่อนระหว่างอุณหภูมิที่วัดได้กับค่าเป้าหมายมาคำนวณเพื่อกำหนดการควบคุมกระบวนการ

PID ประกอบด้วย Proportional, Integral และ Derivative ซึ่งเป็นองค์ประกอบที่ใช้ปรับลักษณะการตอบสนองของระบบควบคุมตามความเหมาะสม

รายละเอียดการกำหนดค่า PID และการเชื่อมต่ออุปกรณ์ควบคุมปลายทางต้องตรวจสอบจากคู่มือผู้ผลิต เนื่องจากแคตตาล็อกไม่ได้ระบุประเภท PID Output หรือวิธีปรับจูนอย่างครบถ้วน

รองรับ Thermocouple จำนวน 8 ประเภท

Thermocouple Type	Measurement Range in Catalog
Type K	-100 to +1200°C
Type J	-100 to +600°C
Type T	To Be Confirmed
Type E	To Be Confirmed
Type N	To Be Confirmed
Type B	To Be Confirmed
Type R	To Be Confirmed
Type S	To Be Confirmed

การเลือก Thermocouple ต้องพิจารณาประเภทเซนเซอร์ ช่วงการวัด โครงสร้างของโพรบ และสภาพแวดล้อมการใช้งานร่วมกัน โดยต้องตรวจสอบช่วงที่รองรับจาก Datasheet ของโมดูลและพิกัดของเซนเซอร์จริง

รองรับ Thermocouple Type K

EXPLX3V-4LTC รองรับ Thermocouple Type K โดยแคตตาล็อกระบุช่วงการวัด -100 ถึง +1200°C หรือ -148 ถึง +2192°F

สามารถนำไปพิจารณาใช้งานในกระบวนการที่ต้องการตรวจวัดอุณหภูมิสูง โดยเซนเซอร์และวัสดุประกอบต้องมีพิกัดเหมาะสมกับกระบวนการจริง

รองรับ Thermocouple Type J

โมดูลรองรับ Thermocouple Type J โดยแคตตาล็อกระบุช่วงการวัด -100 ถึง +600°C หรือ -148 ถึง +1112°F

ต้องตรวจสอบการตั้งค่าประเภท Thermocouple ให้ตรงกับเซนเซอร์ที่ติดตั้ง เพื่อให้การอ่านค่าอุณหภูมิเป็นไปอย่างถูกต้อง

Input Response Time 240 ms / 4 Channels

แคตตาล็อกระบุเวลาตอบสนองสัญญาณขาเข้า 240 ms สำหรับ 4 ช่อง เพื่อใช้ประกอบการพิจารณาการตอบสนองของโมดูลในระบบควบคุมอุณหภูมิ

ค่าเวลาตอบสนองดังกล่าวไม่ใช่เวลาตอบสนองของระบบ PID ทั้งหมด เพราะยังขึ้นอยู่กับการประมวลผล การตั้งค่าควบคุม และลักษณะของกระบวนการให้ความร้อนหรือระบายความร้อนด้วย

ความละเอียด 12 bit (12-bit Resolution)

EXPLX3V-4LTC มีความละเอียดในการอ่านสัญญาณ 12 bit ตามข้อมูลแคตตาล็อก สำหรับการแปลงข้อมูลอุณหภูมิจากเซนเซอร์เพื่อใช้ประมวลผลในระบบ PLC

ความละเอียด 12 bit ไม่ได้หมายถึงค่าความแม่นยำของการวัดโดยตรง เนื่องจากผลการวัดจริงขึ้นอยู่กับคุณสมบัติของโมดูล เซนเซอร์ และการติดตั้ง

ค่าความเที่ยงตรง ±0.5% Full Scale

โมดูลมีค่าความเที่ยงตรง ±0.5% Full Scale ตามข้อมูลแคตตาล็อก ซึ่งเป็นข้อมูลสำหรับพิจารณาความคลาดเคลื่อนของการวัดในระบบควบคุมอุณหภูมิ

สำหรับงานที่ต้องการความแม่นยำสูง ควรประเมินความคลาดเคลื่อนจากเซนเซอร์ การต่อสาย อุณหภูมิแวดล้อม และการสอบเทียบร่วมด้วย

ระบบจ่ายไฟ 24 VDC ±10%

EXPLX3V-4LTC ใช้แรงดันไฟเลี้ยงโมดูล 24 VDC ±10% และมีกระแสใช้งาน 55 mA ตามข้อมูลแคตตาล็อก

การออกแบบระบบจ่ายไฟควรเผื่อกำลังไฟฟ้าสำหรับอุปกรณ์อื่นในระบบ PLC และตรวจสอบวิธีการต่อไฟเลี้ยงตามคู่มือผู้ผลิต

การทำงานร่วมกับระบบ PLC

EXPLX3V-4LTC เป็นโมดูล Temperature Control สำหรับระบบ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU หลักและข้อกำหนดของระบบ Expansion Module ก่อนติดตั้ง

ควรตรวจสอบวิธีตั้งค่าประเภท Thermocouple การกำหนดค่า PID และการจัดการสัญญาณควบคุมตามคู่มือผู้ผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมอุณหภูมิในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมอุณหภูมิแบบ PID
• ระบบตรวจวัดอุณหภูมิจาก Thermocouple
• ระบบควบคุมอุณหภูมิในกระบวนการผลิต
• ระบบควบคุมเครื่องให้ความร้อนที่ออกแบบให้เข้ากันได้
• ระบบตรวจสอบอุณหภูมิหลายตำแหน่ง
• ระบบ PLC Temperature Control
• ระบบ Factory Automation และ Machine Control
• งานพัฒนาระบบควบคุมอุณหภูมิอัตโนมัติอุตสาหกรรม

เปรียบเทียบ EXPLX3V-4TC และ EXPLX3V-4LTC

Specifications	EXPLX3V-4TC	EXPLX3V-4LTC
Module Type	Thermocouple Module	Temperature Control Module
PID Function	Not Listed	PID Control
Thermocouple Types	K / J	K / J / T / E / N / B / R / S
Input Response Time	240 ms / 4 Channels	240 ms / 4 Channels
Resolution	12 bit	12 bit
Accuracy	±0.5% Full Scale	±0.5% Full Scale
Supply Voltage	24 VDC ±10%	24 VDC ±10%
Module Current	55 mA	55 mA

รุ่น EXPLX3V-4TC เป็น Thermocouple Module สำหรับรับสัญญาณจาก Type K และ Type J ส่วน EXPLX3V-4LTC เป็น Temperature Control Module ที่แคตตาล็อกระบุฟังก์ชัน PID และรองรับ Thermocouple เพิ่มเติม โดยต้องตรวจสอบรูปแบบวงจรควบคุมก่อนเลือกใช้งาน

แนวทางการเลือก PLC EXPLX3V-4LTC

• ตรวจสอบว่าระบบต้องการฟังก์ชัน PID Temperature Control
• ตรวจสอบประเภท Thermocouple ที่ต้องการใช้งาน
• ตรวจสอบช่วงการวัดของเซนเซอร์จาก Datasheet
• ตรวจสอบจำนวนจุดตรวจวัดและจำนวนวงควบคุมที่ต้องการ
• ยืนยันประเภท PID Output และวิธีเชื่อมต่ออุปกรณ์ควบคุม
• พิจารณาความละเอียด 12 bit
• พิจารณาความเที่ยงตรง ±0.5% Full Scale
• ตรวจสอบเวลาตอบสนอง 240 ms / 4 Channels
• ตรวจสอบแรงดันไฟเลี้ยง 24 VDC ±10%
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบชนิด Thermocouple ให้ตรงกับการตั้งค่าโมดูล
• ตรวจสอบขั้วบวกและขั้วลบของ Thermocouple ก่อนต่อสาย
• เลือกสาย Thermocouple หรือสายชดเชยให้เหมาะกับชนิดเซนเซอร์
• แยกสายสัญญาณอุณหภูมิจากสายกำลังที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการต่อ Shield และ Ground ตามคู่มือผู้ผลิต
• ตรวจสอบเอาต์พุตของระบบ PID และอุปกรณ์ควบคุมปลายทางก่อนเชื่อมต่อ
• ไม่ต่อโหลดกำลังไฟฟ้าเข้ากับโมดูลโดยตรงหากไม่มีพิกัดรองรับ
• ตรวจสอบไฟเลี้ยง 24 VDC ±10% และระบบป้องกันไฟฟ้า
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบค่าการวัดและการตอบสนองของระบบ PID ก่อนใช้งานเครื่องจักรจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Temperature Control Module รุ่น PLC EXPLX3V-4LTC
• รองรับฟังก์ชัน PID Temperature Control
• รองรับ Thermocouple Type K, J, T, E, N, B, R และ S
• ช่วงการวัด Type K: -100 ถึง +1200°C
• ช่วงการวัด Type J: -100 ถึง +600°C
• ช่วงการวัด Type T, E, N, B, R และ S ต้องตรวจสอบจาก Datasheet
• เวลาตอบสนองสัญญาณขาเข้า 240 ms / 4 Channels
• ความละเอียด 12 bit
• ค่าความเที่ยงตรง ±0.5% Full Scale
• ใช้ไฟเลี้ยง 24 VDC ±10% กระแส 55 mA
• จำนวนวงควบคุม PID และประเภทเอาต์พุตควบคุมต้องตรวจสอบเพิ่มเติม
• แตกต่างจากรุ่น EXPLX3V-4TC ซึ่งเป็น Thermocouple Module
• ตรวจสอบความเข้ากันได้กับ PLC ก่อนสั่งซื้อ
