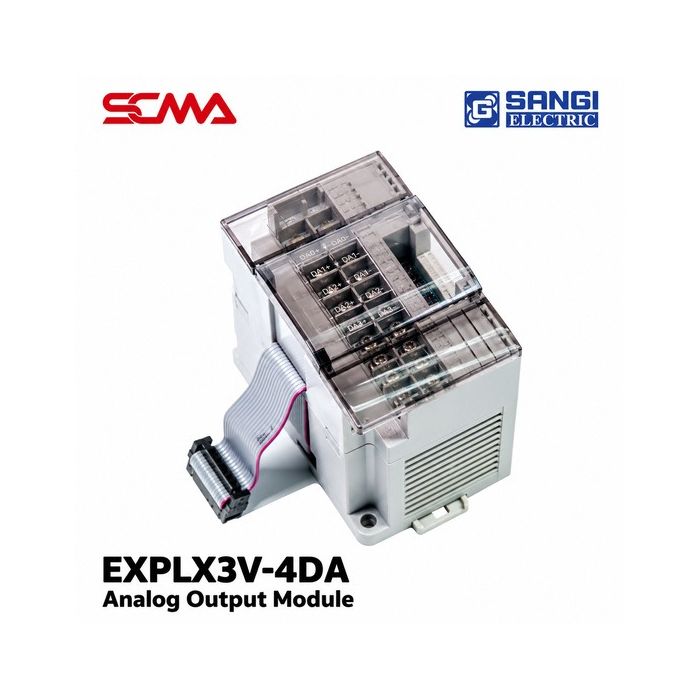

PLC EXPLX3V-4DA Analog Output Module SANGI ELECTRIC

โมดูลอนาล็อกเอาต์พุต SANGI ELECTRIC รุ่น PLC EXPLX3V-4DA (Analog Output Module)

SANGI ELECTRIC PLC EXPLX3V-4DA เป็นโมดูลขยายอนาล็อกเอาต์พุต (Analog Output Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับการส่งสัญญาณอนาล็อกจำนวน 4 ช่อง สามารถนำไปใช้ส่งสัญญาณควบคุมไปยังอุปกรณ์ภายนอกที่รองรับสัญญาณแบบแรงดันหรือกระแส

โมดูลรองรับสัญญาณอนาล็อกเอาต์พุตช่วง -10 V ถึง +10 V และ 4-20 mA ตามข้อมูล SCMA General Catalog Vol.5 เหมาะสำหรับการควบคุมอุปกรณ์ที่รับคำสั่งผ่านสัญญาณอนาล็อก เช่น วงจรควบคุมความเร็ว อุปกรณ์ขับเคลื่อน หรืออุปกรณ์ควบคุมกระบวนการที่มีอินพุตสัญญาณเข้ากันได้

EXPLX3V-4DA มีความละเอียดในการแปลงสัญญาณ 12 bit และค่าความเที่ยงตรง ±1% ตามแคตตาล็อก ใช้แรงดันไฟเลี้ยงโมดูล 24 VDC ±10% โดยมีค่ากระแสใช้งาน 55 mA

เหมาะสำหรับระบบ Factory Automation, Machine Control และ Process Control ที่ต้องการเพิ่มจำนวนช่องส่งสัญญาณอนาล็อก โดยต้องตรวจสอบความเข้ากันได้กับ PLC หลักและข้อกำหนดด้านการเดินสายก่อนติดตั้ง

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-4DA
• ประเภท Analog Output Module
• รองรับ Analog Output จำนวน 4 ช่อง
• รองรับสัญญาณเอาต์พุตแรงดัน -10 V ถึง +10 V
• รองรับสัญญาณเอาต์พุตกระแส 4-20 mA
• ความละเอียดเอาต์พุต 12 bit
• ค่าความเที่ยงตรง ±1% สำหรับช่วงสัญญาณที่ระบุ
• แคตตาล็อกระบุ Normal Speed 15 ms/channel
• แคตตาล็อกระบุ High Speed 6 ms/channel
• ใช้แรงดันไฟเลี้ยง 24 VDC ±10%
• กระแสใช้งานโมดูล 55 mA
• เหมาะสำหรับการขยายช่อง Analog Output ของ PLC ที่รองรับ
• ประยุกต์ใช้ในระบบควบคุมเครื่องจักรและกระบวนการอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-4DA
Product Type	Analog Output Module
Number of Analog Outputs	4 Channels
Voltage Output Range	-10 V to +10 V
Current Output Range	4-20 mA
Output Resolution	12 bit
Accuracy - Voltage Output	±1% (-10 V to +10 V)
Accuracy - Current Output	±1% (4-20 mA)
Normal Speed Listed	15 ms/channel (Function to Be Confirmed)
High Speed Listed	6 ms/channel (Function to Be Confirmed)
Module Supply Voltage	24 VDC ±10%
Module Current Consumption	55 mA
Maximum Voltage Output Load	Not Specified in Catalog
Current Output Load Resistance	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-05

หมายเหตุ: แคตตาล็อกยืนยันจำนวนช่องเอาต์พุต ช่วงสัญญาณแรงดันและกระแส ความละเอียด ค่าความเที่ยงตรง และพิกัดไฟเลี้ยงโมดูล ส่วนข้อมูลความเร็ว 15 ms/channel และ 6 ms/channel ต้องตรวจสอบจาก Datasheet เพิ่มเติม เนื่องจากแคตตาล็อกใช้ข้อความเกี่ยวกับสัญญาณขาเข้าในรายการของโมดูลเอาต์พุต

Analog Output จำนวน 4 ช่อง

PLC EXPLX3V-4DA รองรับช่องส่งสัญญาณอนาล็อกจำนวน 4 จุด สำหรับส่งค่าควบคุมจากระบบ PLC ไปยังอุปกรณ์ภายนอกที่รองรับ

การขยายจำนวนช่อง Analog Output ช่วยให้ระบบสามารถส่งค่าควบคุมไปยังอุปกรณ์หลายจุดได้ โดยต้องตรวจสอบข้อกำหนดการตั้งค่าช่องสัญญาณและการใช้สัญญาณแบบ Voltage หรือ Current จากคู่มือผู้ผลิต

รองรับสัญญาณแรงดัน -10 V ถึง +10 V

โมดูลรองรับการส่งสัญญาณอนาล็อกแบบแรงดันช่วง -10 V ถึง +10 V ตามข้อมูลแคตตาล็อก เหมาะสำหรับอุปกรณ์ที่ออกแบบให้รับสัญญาณควบคุมแรงดันแบบ Bipolar

ก่อนเชื่อมต่อกับอุปกรณ์ภายนอก ควรตรวจสอบช่วงแรงดันอินพุต ความต้านทานโหลด และจุดอ้างอิงสัญญาณเพื่อให้สามารถใช้งานร่วมกันได้อย่างเหมาะสม

รองรับสัญญาณกระแส 4-20 mA

EXPLX3V-4DA รองรับเอาต์พุตสัญญาณกระแสช่วง 4-20 mA ซึ่งเป็นรูปแบบสัญญาณที่นิยมใช้ในระบบควบคุมกระบวนการอุตสาหกรรม

สามารถนำไปประยุกต์ใช้กับอุปกรณ์ที่มีอินพุตควบคุมแบบ 4-20 mA โดยต้องตรวจสอบรูปแบบการต่อวงจรและความต้านทานโหลดสูงสุดที่โมดูลรองรับจาก Datasheet

ความละเอียดเอาต์พุต 12 bit (12-bit Resolution)

โมดูลมีความละเอียดในการแปลงสัญญาณ 12 bit สำหรับสร้างสัญญาณอนาล็อกจากค่าควบคุมของระบบ PLC โดยความละเอียดดังกล่าวใช้แสดงระดับการแบ่งค่าของสัญญาณในช่วงที่กำหนด

ความละเอียด 12 bit ไม่ได้เท่ากับความแม่นยำของสัญญาณโดยตรง เนื่องจากความแม่นยำจริงขึ้นอยู่กับคุณสมบัติวงจรเอาต์พุต โหลด และเงื่อนไขการใช้งาน

ค่าความเที่ยงตรง ±1%

แคตตาล็อกระบุค่าความเที่ยงตรง ±1% สำหรับสัญญาณเอาต์พุตแรงดัน -10 V ถึง +10 V และสัญญาณกระแส 4-20 mA

รายละเอียดฐานการคำนวณค่าความเที่ยงตรง เช่น เปอร์เซ็นต์ของช่วงการวัดหรือเต็มสเกล ไม่ได้ระบุอย่างชัดเจน จึงควรตรวจสอบ Datasheet หากต้องนำไปใช้ในระบบที่มีข้อกำหนดด้านความแม่นยำเฉพาะทาง

ข้อมูลความเร็ว Normal Speed และ High Speed

Catalog Description	Value
Normal Speed	15 ms/channel
High Speed	6 ms/channel

แคตตาล็อกมีข้อมูลความเร็ว 2 ค่า ได้แก่ 15 ms/channel และ 6 ms/channel แต่ใช้คำอธิบายการตอบสนองของสัญญาณขาเข้า แม้ว่ารุ่น EXPLX3V-4DA จะเป็นโมดูล Analog Output

ดังนั้นควรตรวจสอบเอกสารผู้ผลิตเพื่อยืนยันความหมายและเงื่อนไขของค่าดังกล่าวก่อนนำไปใช้กำหนดสมรรถนะด้านความเร็วของระบบ

ระบบจ่ายไฟ 24 VDC ±10%

EXPLX3V-4DA ใช้ไฟเลี้ยงโมดูล 24 VDC ±10% และมีค่ากระแสใช้งาน 55 mA ตามข้อมูลแคตตาล็อก

การออกแบบระบบจ่ายไฟควรพิจารณาโหลดของโมดูลและอุปกรณ์อื่นภายในระบบร่วมกัน รวมถึงตรวจสอบวิธีการต่อไฟเลี้ยงตามคู่มือผู้ผลิต

การทำงานร่วมกับระบบ PLC

EXPLX3V-4DA เป็นโมดูล Analog Output สำหรับขยายจำนวนช่องส่งสัญญาณของระบบ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU หลักและข้อจำกัดของระบบ Expansion Module ก่อนติดตั้ง

ควรตรวจสอบรูปแบบการกำหนดค่าสัญญาณ การตั้งค่า Scaling และการเชื่อมต่อกับอุปกรณ์ปลายทาง เพื่อให้การส่งสัญญาณถูกต้องตามการออกแบบ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบส่งสัญญาณควบคุมอนาล็อกจาก PLC
• ระบบควบคุมอุปกรณ์ที่รองรับสัญญาณ -10 V ถึง +10 V
• ระบบควบคุมอุปกรณ์ที่รองรับสัญญาณ 4-20 mA
• ระบบควบคุมความเร็วอุปกรณ์ขับเคลื่อนที่มีอินพุตอนาล็อกเข้ากันได้
• ระบบควบคุมกระบวนการผลิต
• ระบบขยาย Analog Output จำนวน 4 จุด
• ระบบ Factory Automation และ Machine Control
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

เปรียบเทียบ EXPLX3V-4AD และ EXPLX3V-4DA

Specifications	EXPLX3V-4AD	EXPLX3V-4DA
Module Type	Analog Input	Analog Output
Number of Channels	4 Inputs	4 Outputs
Voltage Signal	-10 V to +10 V	-10 V to +10 V
Current Signal	4-20 mA	4-20 mA
Resolution	12 bit	12 bit
Accuracy Listed	±1%	±1%
Supply Voltage	24 VDC ±10%	24 VDC ±10%
Module Current	55 mA	55 mA

EXPLX3V-4AD ใช้สำหรับรับสัญญาณอนาล็อกเข้าสู่ PLC ส่วน EXPLX3V-4DA ใช้สำหรับส่งสัญญาณอนาล็อกจาก PLC ไปยังอุปกรณ์ภายนอก จึงไม่สามารถใช้แทนกันได้โดยพิจารณาเพียงช่วงสัญญาณหรือจำนวนช่องเท่านั้น

แนวทางการเลือก PLC EXPLX3V-4DA

• ตรวจสอบว่าระบบต้องการ Analog Output จำนวน 4 ช่อง
• ตรวจสอบประเภทสัญญาณที่อุปกรณ์ปลายทางรองรับ
• ตรวจสอบช่วงเอาต์พุต -10 V ถึง +10 V หรือ 4-20 mA
• ตรวจสอบความสามารถในการขับโหลดของเอาต์พุต
• พิจารณาความละเอียด 12 bit ให้เหมาะกับระบบควบคุม
• ตรวจสอบความเที่ยงตรง ±1% และเงื่อนไขการทดสอบ
• ยืนยันข้อมูลความเร็วเอาต์พุตจาก Datasheet
• ตรวจสอบแรงดันไฟเลี้ยง 24 VDC ±10%
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก
• ตรวจสอบ Wiring Diagram และรูปแบบการกำหนดค่าช่องเอาต์พุต

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบประเภทสัญญาณ Voltage หรือ Current ให้ตรงกับอุปกรณ์ปลายทาง
• ไม่เชื่อมต่อโหลดที่มีพิกัดเกินความสามารถของเอาต์พุต
• ตรวจสอบขั้วสัญญาณและจุดอ้างอิงตาม Wiring Diagram
• ตรวจสอบแรงดันไฟเลี้ยงและระบบป้องกันทางไฟฟ้า
• แยกสายสัญญาณอนาล็อกจากสายกำลังเพื่อลดสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการใช้ Shield และ Ground ตามคู่มือผู้ผลิต
• ตรวจสอบการกำหนดค่า Scaling และสถานะเอาต์พุตเมื่อระบบเริ่มทำงาน
• ไม่ใช้เอาต์พุตอนาล็อกทั่วไปแทนวงจร Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่ผู้ผลิตระบุว่ารองรับ
• ทดสอบเอาต์พุตครบทั้ง 4 ช่องก่อนนำระบบไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Analog Output Module รุ่น PLC EXPLX3V-4DA
• รองรับ Analog Output จำนวน 4 ช่อง
• รองรับสัญญาณแรงดัน -10 V ถึง +10 V
• รองรับสัญญาณกระแส 4-20 mA
• มีความละเอียดเอาต์พุต 12 bit
• มีค่าความเที่ยงตรง ±1% ตามข้อมูลแคตตาล็อก
• ใช้แรงดันไฟเลี้ยง 24 VDC ±10% กระแสใช้งาน 55 mA
• ข้อมูลความเร็ว 15 ms/channel และ 6 ms/channel ต้องยืนยันรายละเอียดจาก Datasheet
• ไม่ใช่ Analog Input Module รุ่น EXPLX3V-4AD
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
