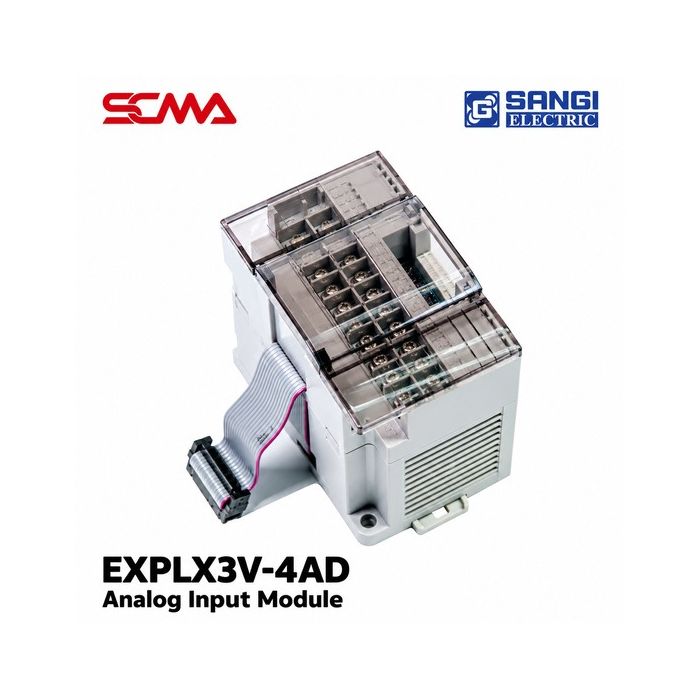

PLC EXPLX3V-4AD Analog Input Module SANGI ELECTRIC

โมดูลอนาล็อกอินพุต SANGI ELECTRIC รุ่น PLC EXPLX3V-4AD (Analog Input Module)

SANGI ELECTRIC PLC EXPLX3V-4AD เป็นโมดูลขยายอนาล็อกอินพุต (Analog Input Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับสัญญาณอนาล็อกอินพุตจำนวน 4 ช่อง โดยสามารถรับสัญญาณมาตรฐานแบบแรงดัน -10 V ถึง +10 V และกระแส 4-20 mA

โมดูลเหมาะสำหรับเชื่อมต่ออุปกรณ์วัดและส่งสัญญาณในระบบอุตสาหกรรม เช่น Pressure Transmitter, Flow Transmitter และ Temperature Transmitter ที่มีเอาต์พุตตรงกับช่วงสัญญาณที่รองรับ เพื่อนำข้อมูลเข้าสู่ระบบ PLC สำหรับประมวลผล ตรวจสอบ และควบคุมเครื่องจักร

อุปกรณ์มีความละเอียดในการแปลงสัญญาณ 12 bit รองรับเวลาตอบสนองอินพุต 15 ms/channel ในโหมด Normal Speed และ 6 ms/channel ในโหมด High Speed โดยแคตตาล็อกระบุค่าความเที่ยงตรง ±1% สำหรับสัญญาณทั้งสองประเภท

โมดูลใช้แรงดันไฟเลี้ยง 24 VDC ±10% และมีกระแสใช้งาน 55 mA ตามข้อมูลแคตตาล็อก เหมาะสำหรับการขยายช่องรับสัญญาณอนาล็อกของระบบ PLC ที่เข้ากันได้

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-4AD
• ประเภท Analog Input Module
• รองรับ Analog Input จำนวน 4 ช่อง
• รองรับสัญญาณแรงดัน -10 V ถึง +10 V
• รองรับสัญญาณกระแส 4-20 mA
• ความละเอียดในการอ่านสัญญาณ 12 bit
• โหมด Normal Speed: 15 ms/channel
• โหมด High Speed: 6 ms/channel
• ค่าความเที่ยงตรง ±1% ตามแคตตาล็อก
• แรงดันไฟเลี้ยงโมดูล 24 VDC ±10%
• กระแสใช้งานโมดูล 55 mA
• เหมาะสำหรับรับสัญญาณจาก Transmitter และอุปกรณ์วัดทางอุตสาหกรรม
• ใช้สำหรับขยาย Analog Input ให้ระบบ PLC ที่รองรับ

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-4AD
Product Type	Analog Input Module
Number of Analog Inputs	4 Channels
Voltage Input Range	-10 V to +10 V
Current Input Range	4-20 mA
Normal Speed	15 ms/channel
High Speed	6 ms/channel
Input Resolution	12 bit
Accuracy - Voltage Input	±1% (-10 V to +10 V)
Accuracy - Current Input	±1% (4-20 mA)
Module Supply Voltage	24 VDC ±10%
Module Current Consumption	55 mA
Input Impedance	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation

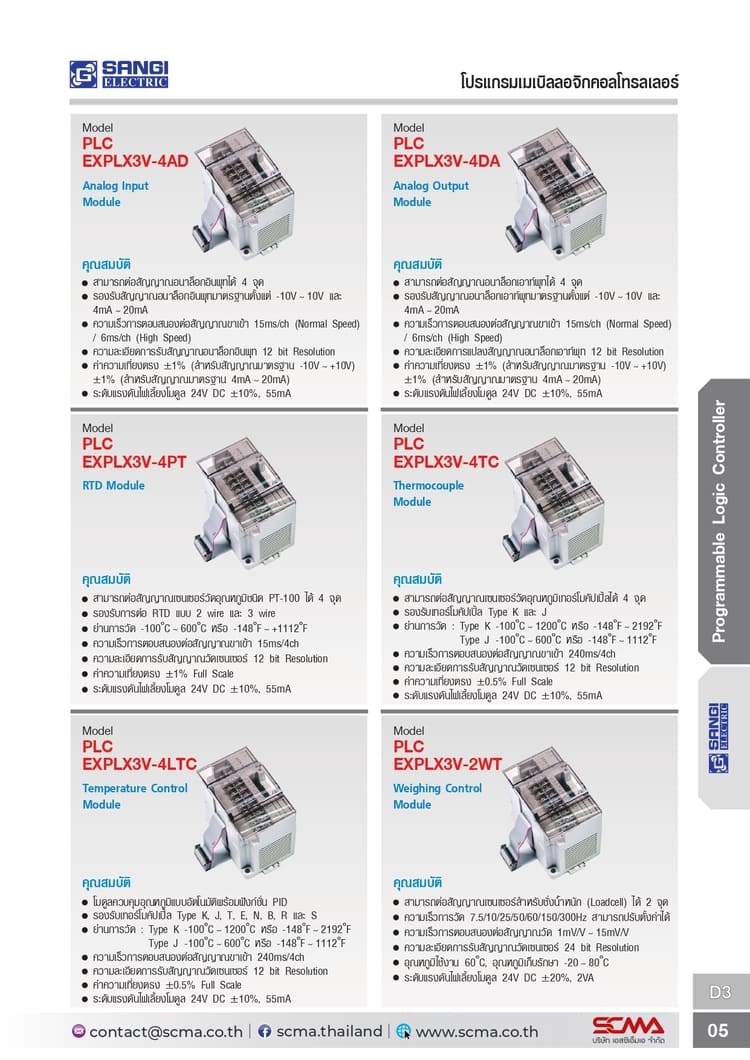

Catalog Reference	SCMA General Catalog Vol.5, D3-05

หมายเหตุ: แคตตาล็อกยืนยันจำนวนช่องอินพุต ช่วงสัญญาณแรงดันและกระแส ความละเอียด เวลาตอบสนอง ความเที่ยงตรง และข้อมูลไฟเลี้ยงโมดูล แต่ไม่ได้ระบุ Input Impedance รายละเอียด Isolation ขนาดตัวเครื่อง หรือรุ่น PLC ที่รองรับอย่างครบถ้วน จึงควรตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบ

Analog Input จำนวน 4 ช่อง

PLC EXPLX3V-4AD รองรับการรับสัญญาณอนาล็อกจำนวน 4 จุด เพื่อเชื่อมต่อกับอุปกรณ์ตรวจวัดและส่งสัญญาณที่มีเอาต์พุตตรงกับช่วงสัญญาณมาตรฐานที่โมดูลรองรับ

สามารถนำไปประยุกต์ใช้รับข้อมูลจากจุดตรวจวัดหลายตำแหน่งในกระบวนการผลิต โดยต้องตรวจสอบรูปแบบการกำหนดค่าแต่ละช่องจากคู่มือผู้ผลิต

รองรับสัญญาณแรงดัน -10 V ถึง +10 V

โมดูลรองรับการรับสัญญาณอนาล็อกแบบแรงดันในช่วง -10 V ถึง +10 V ตามข้อมูลแคตตาล็อก เหมาะสำหรับเชื่อมต่ออุปกรณ์ที่ส่งสัญญาณแรงดันแบบ Bipolar

ก่อนใช้งานต้องตรวจสอบขั้วสัญญาณ จุดอ้างอิงแรงดัน และพิกัดแรงดันสูงสุดที่ยอมรับได้จาก Wiring Diagram ของผู้ผลิต

รองรับสัญญาณกระแส 4-20 mA

EXPLX3V-4AD รองรับสัญญาณอนาล็อกแบบกระแส 4-20 mA ซึ่งเป็นมาตรฐานที่ใช้แพร่หลายในระบบตรวจวัดและควบคุมกระบวนการอุตสาหกรรม

สามารถนำไปประยุกต์ใช้กับอุปกรณ์ส่งสัญญาณที่มีเอาต์พุต 4-20 mA เช่น Pressure Transmitter, Flow Transmitter หรือ Temperature Transmitter ที่มีวงจรไฟฟ้าเข้ากันได้

การเลือกใช้งานต้องตรวจสอบว่าอุปกรณ์ต้นทางเป็นชนิด Active หรือ Passive รวมถึงรูปแบบการจ่ายไฟของวงจร Current Loop ก่อนเชื่อมต่อกับโมดูล

โหมด Normal Speed และ High Speed

Operating Mode	Response Time
Normal Speed	15 ms/channel
High Speed	6 ms/channel

โมดูลมีเวลาตอบสนองอินพุตให้พิจารณา 2 รูปแบบตามข้อมูลแคตตาล็อก โดยสามารถเลือกโหมดที่เหมาะสมกับลักษณะของสัญญาณและกระบวนการตรวจวัดตามความสามารถของระบบ

ควรตรวจสอบรายละเอียดการกำหนดค่าโหมดและผลต่อความแม่นยำหรือการกรองสัญญาณจากคู่มือผู้ผลิตเพิ่มเติม

ความละเอียด 12 bit (12-bit Resolution)

EXPLX3V-4AD มีความละเอียดในการแปลงสัญญาณอนาล็อก 12 bit โดยใช้สำหรับการแปลงสัญญาณจากอุปกรณ์ภายนอกเป็นค่าดิจิทัลสำหรับการประมวลผลในระบบ PLC

ความละเอียด 12 bit ไม่ได้หมายถึงความเที่ยงตรงของการวัด เนื่องจากความเที่ยงตรงจริงยังขึ้นอยู่กับวงจรแปลงสัญญาณ การติดตั้ง และคุณสมบัติของอุปกรณ์ตรวจวัดที่เชื่อมต่อ

ค่าความเที่ยงตรง ±1%

แคตตาล็อกระบุค่าความเที่ยงตรง ±1% สำหรับสัญญาณแรงดัน -10 V ถึง +10 V และกระแส 4-20 mA

รายละเอียดฐานการคำนวณความเที่ยงตรงและเงื่อนไขการทดสอบต้องตรวจสอบจาก Datasheet ก่อนนำไปใช้ในงานที่มีข้อกำหนดด้านความแม่นยำเฉพาะทาง

ระบบจ่ายไฟ 24 VDC ±10%

โมดูลใช้แรงดันไฟเลี้ยง 24 VDC ±10% และแคตตาล็อกระบุกระแสใช้งาน 55 mA สำหรับการออกแบบระบบจ่ายไฟภายในตู้ควบคุม

ควรเผื่อกำลังไฟฟ้าสำหรับอุปกรณ์อื่นในระบบ รวมถึงตรวจสอบรูปแบบการต่อไฟเลี้ยงและข้อกำหนดการป้องกันวงจรตามคู่มือผู้ผลิต

การใช้งานร่วมกับระบบ PLC

EXPLX3V-4AD เป็นโมดูล Analog Input สำหรับขยายจำนวนช่องรับสัญญาณของ PLC ที่รองรับ โดยก่อนติดตั้งต้องตรวจสอบความเข้ากันได้ของ CPU รุ่นหลัก จำนวนโมดูลที่เชื่อมต่อได้ และวิธีกำหนดค่าช่องสัญญาณ

ไม่ควรนำชื่อ EXPLX3V Series มาใช้เป็นการยืนยันความเข้ากันได้กับ CPU ทุกรุ่นโดยไม่มีคู่มือประกอบ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบรับสัญญาณจาก Pressure Transmitter
• ระบบรับสัญญาณจาก Flow Transmitter
• ระบบรับสัญญาณจาก Temperature Transmitter
• ระบบตรวจวัดสัญญาณแรงดัน -10 V ถึง +10 V
• ระบบตรวจวัดสัญญาณกระแส 4-20 mA
• ระบบ Monitoring และ Process Control
• ระบบขยาย Analog Input สำหรับ PLC
• ระบบ Factory Automation และ Machine Control
• งานพัฒนาระบบควบคุมและตรวจวัดในอุตสาหกรรม

แนวทางการเลือก PLC EXPLX3V-4AD

• ตรวจสอบจำนวนช่อง Analog Input ที่ต้องการใช้งาน
• ตรวจสอบประเภทสัญญาณของอุปกรณ์ต้นทาง
• ตรวจสอบช่วงสัญญาณ -10 V ถึง +10 V หรือ 4-20 mA
• พิจารณาเวลาตอบสนอง 15 ms/channel หรือ 6 ms/channel
• พิจารณาความละเอียด 12 bit ให้เหมาะกับการใช้งาน
• ตรวจสอบเงื่อนไขค่าความเที่ยงตรง ±1%
• ตรวจสอบรูปแบบวงจรกระแส Active หรือ Passive
• ตรวจสอบระบบไฟเลี้ยง 24 VDC ±10%
• ตรวจสอบความเข้ากันได้กับ PLC หลัก
• ตรวจสอบ Wiring Diagram และวิธีตั้งค่าช่องสัญญาณ

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบโหมดสัญญาณ Voltage หรือ Current ก่อนต่อสาย
• ไม่ต่อสัญญาณเกินพิกัดของช่อง Analog Input
• ตรวจสอบขั้วสัญญาณและจุดอ้างอิงตาม Wiring Diagram
• ใช้แหล่งจ่ายไฟที่มีพิกัดเหมาะสมกับโมดูล
• ตรวจสอบการเดินสาย Shield และ Ground ตามข้อกำหนดของผู้ผลิต
• แยกสายสัญญาณอนาล็อกจากสายกำลังที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการตั้งค่าช่วงสัญญาณและ Scaling ในโปรแกรม PLC
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบสัญญาณทั้ง 4 ช่องก่อนนำระบบไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Analog Input Module รุ่น PLC EXPLX3V-4AD
• รองรับ Analog Input จำนวน 4 ช่อง
• รองรับสัญญาณแรงดัน -10 V ถึง +10 V
• รองรับสัญญาณกระแส 4-20 mA
• มีเวลาตอบสนอง 15 ms/channel และ 6 ms/channel ตามโหมด
• มีความละเอียด 12 bit
• แคตตาล็อกระบุค่าความเที่ยงตรง ±1%
• ใช้ไฟเลี้ยง 24 VDC ±10% กระแส 55 mA
• ไม่ใช่ Analog Output Module รุ่น EXPLX3V-4DA
• ต้องตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
